心脏大血管影像怎么看?看过这份PPT,护士也能懂

先说检查方法：X线、CT、MRI，到底各看什么？

很多临床护士的困惑在于：这三种检查到底有什么区别？

这份PPT开篇就把心脏大血管的三种主流检查方法列出来了：X线检查，PPT里说的是最基础的筛查手段。透视可以实时看心脏搏动，摄影可以留下静态图像。常规拍的是远达片，距离2米，目的是减少放大失真。还有右前斜位、左前斜位、侧位，属于不同角度观察心脏轮廓。

CT检查的价值在于断层成像。8-10mm层厚逐层扫描，能把心脏大血管的横断面形态和钙化看得清清楚楚。PPT里特别提到了螺旋CT和多层螺旋CT，一次屏气20秒内完成大范围扫描。电子束CT更狠，每层扫描时间只有50毫秒，快到可以捕捉心脏跳动中的形态。

MRI检查的优势是软组织分辨率。PPT里列出了它的临床应用范围：主动脉疾患、心脏肿瘤、心肌病、心包疾病、缺血性心脏病、先心病等。但MRI有硬伤：检查时间长、封闭环境、禁忌症多、体内有金属植入物的直接免谈。

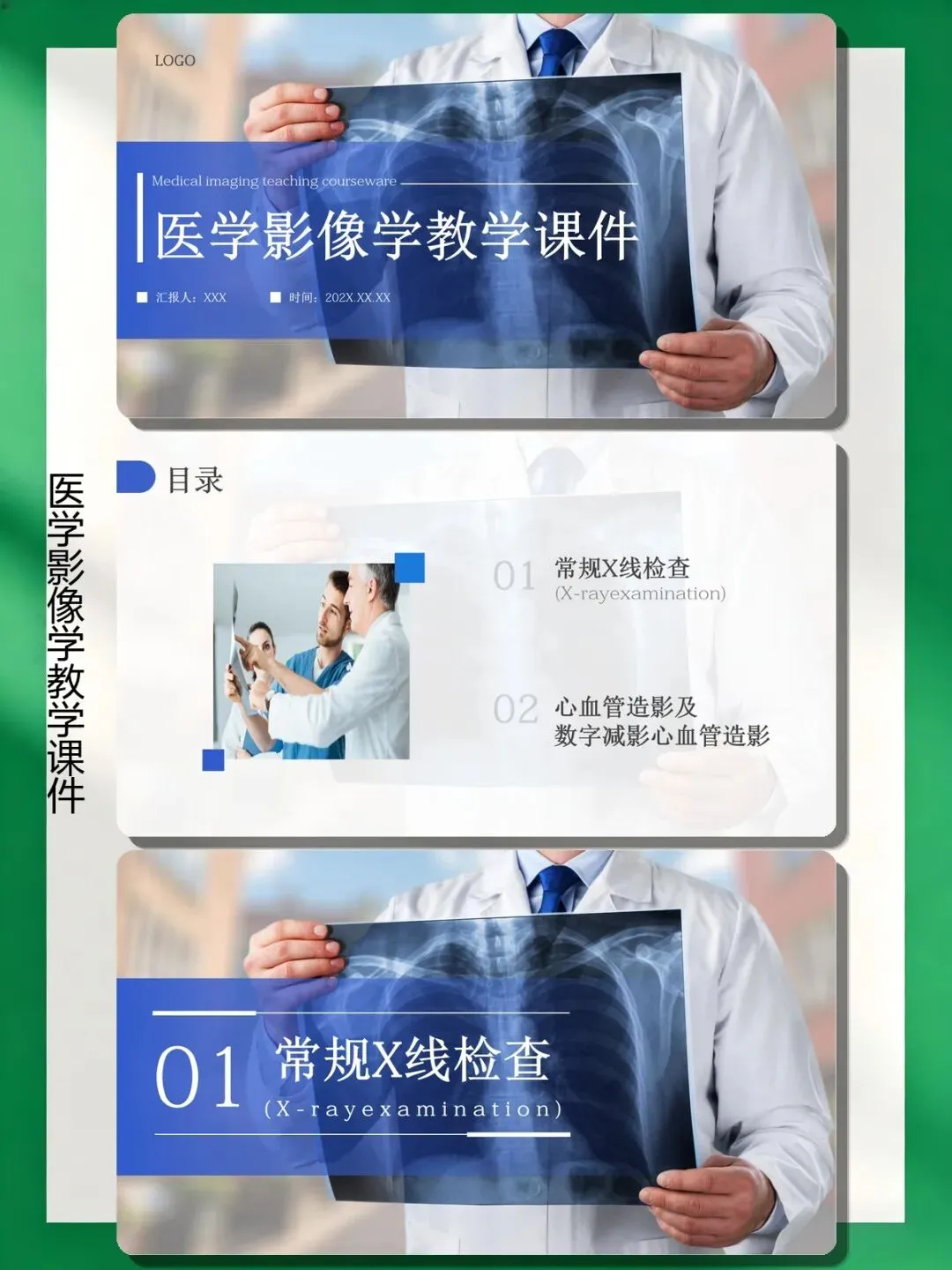

图注：PPT封面及目录页，展示整体内容框架。

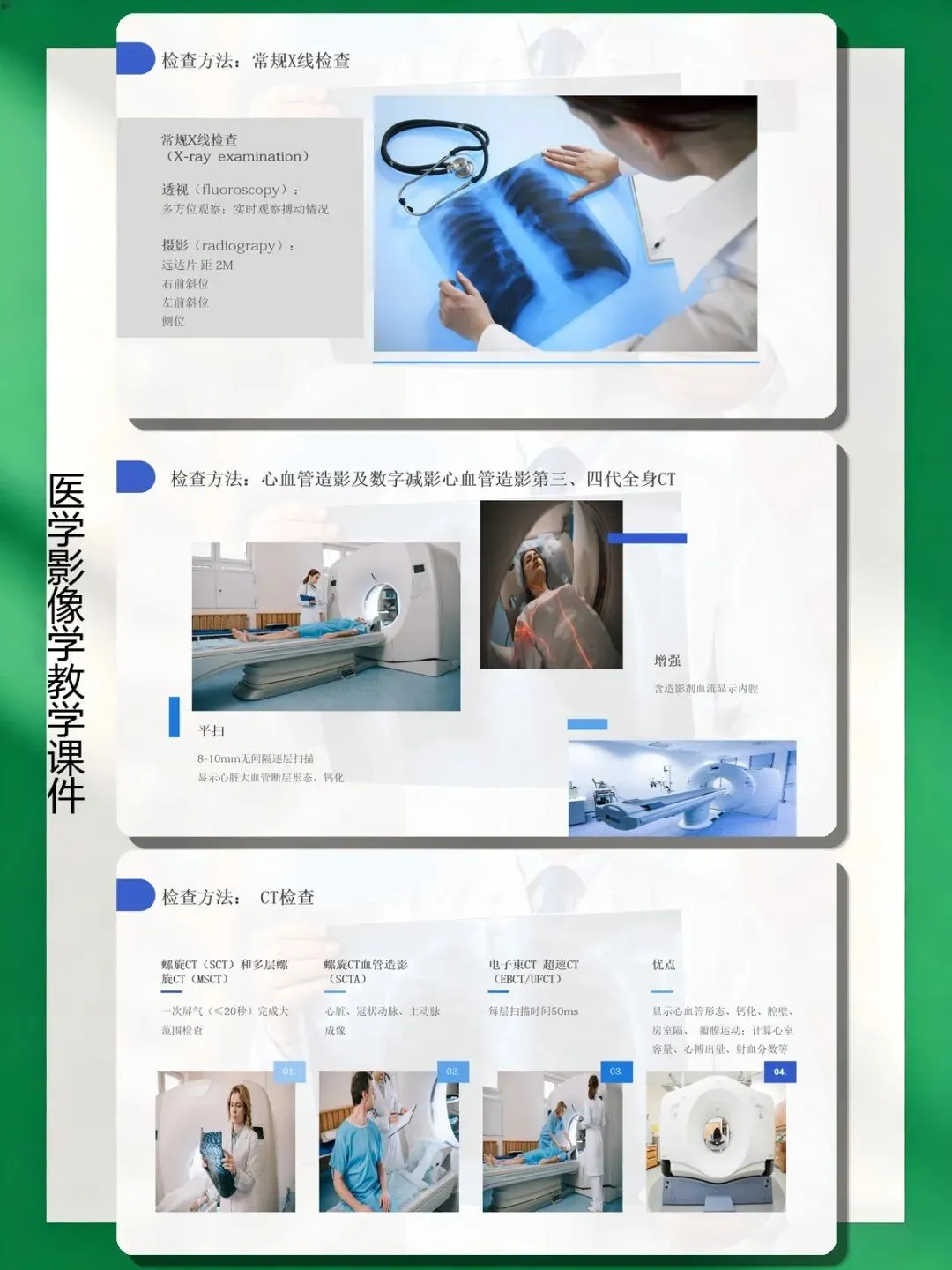

图注：常规X线检查方法及CT检查技术要点概览。

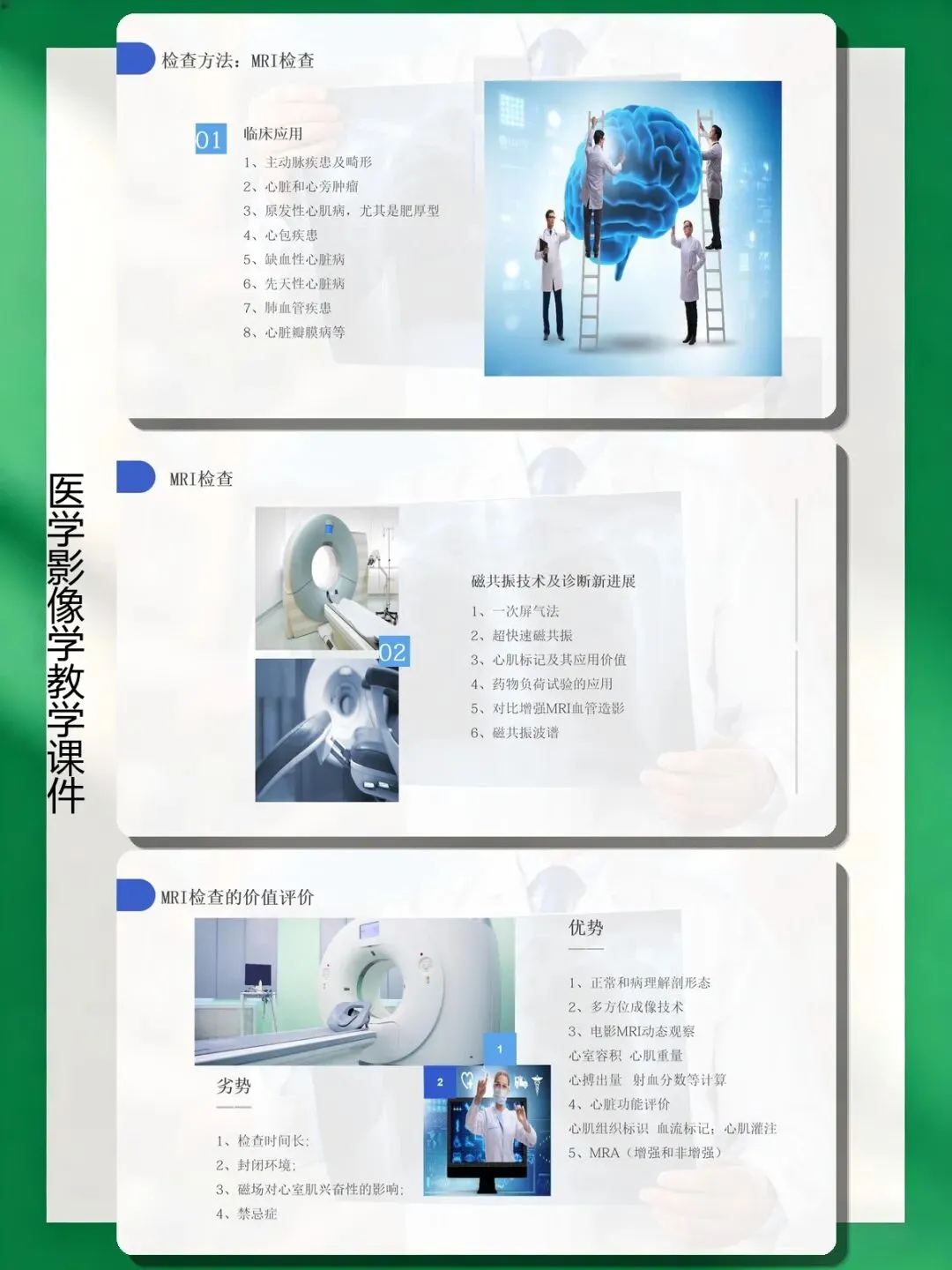

图注：MRI检查的临床应用范围及价值评价。

重点内容：心脏的【标准照】：三个体位的解剖结构怎么认

PPT里花了大量篇幅讲心脏大血管的正常影像解剖，这部分是读片的基础。说白了就是：正常长什么样你得先记住，才能认出不正常。

后前立位，也就是最常见的正位胸片。PPT标注得很清楚：心脏位于胸腔的中线偏左，右心缘从上到下是上腔静脉和右心房，左心缘从上到下是主动脉结、肺动脉段、左心室。记住一个数据：心脏三分之二在左侧，三分之一在右侧。   45°右前斜位，这个角度主要看心前缘和心后缘。心前缘从下到上是右心室和肺动脉，心后缘是左心房和右心房。

这个体位还有个重要作用：看食管压迹。左心房增大的时候，食管会被向后推压，右前斜位看得最清楚。 60°左前斜位，这个角度的价值在于主动脉全貌一览无余。心前缘是右心房和右心室，心后缘是左心房和左心室。  左侧位，心前缘是升主动脉和右心室，心后缘是左心房和左心室。胸骨后间隙和心后食管前间隙是这个体位的两个重要观察窗口。

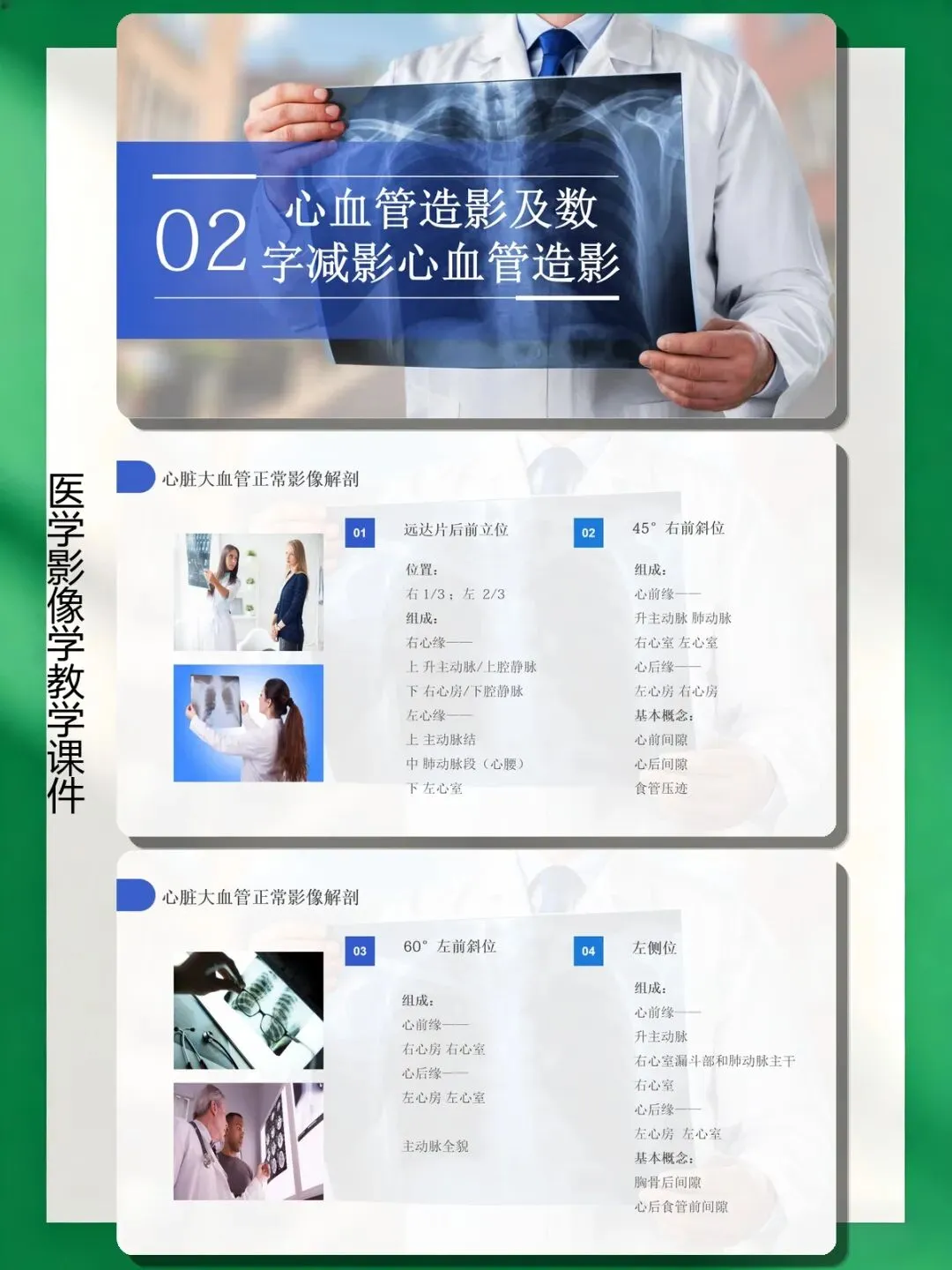

图注：远达片后前立位和右前斜位的解剖标注图。

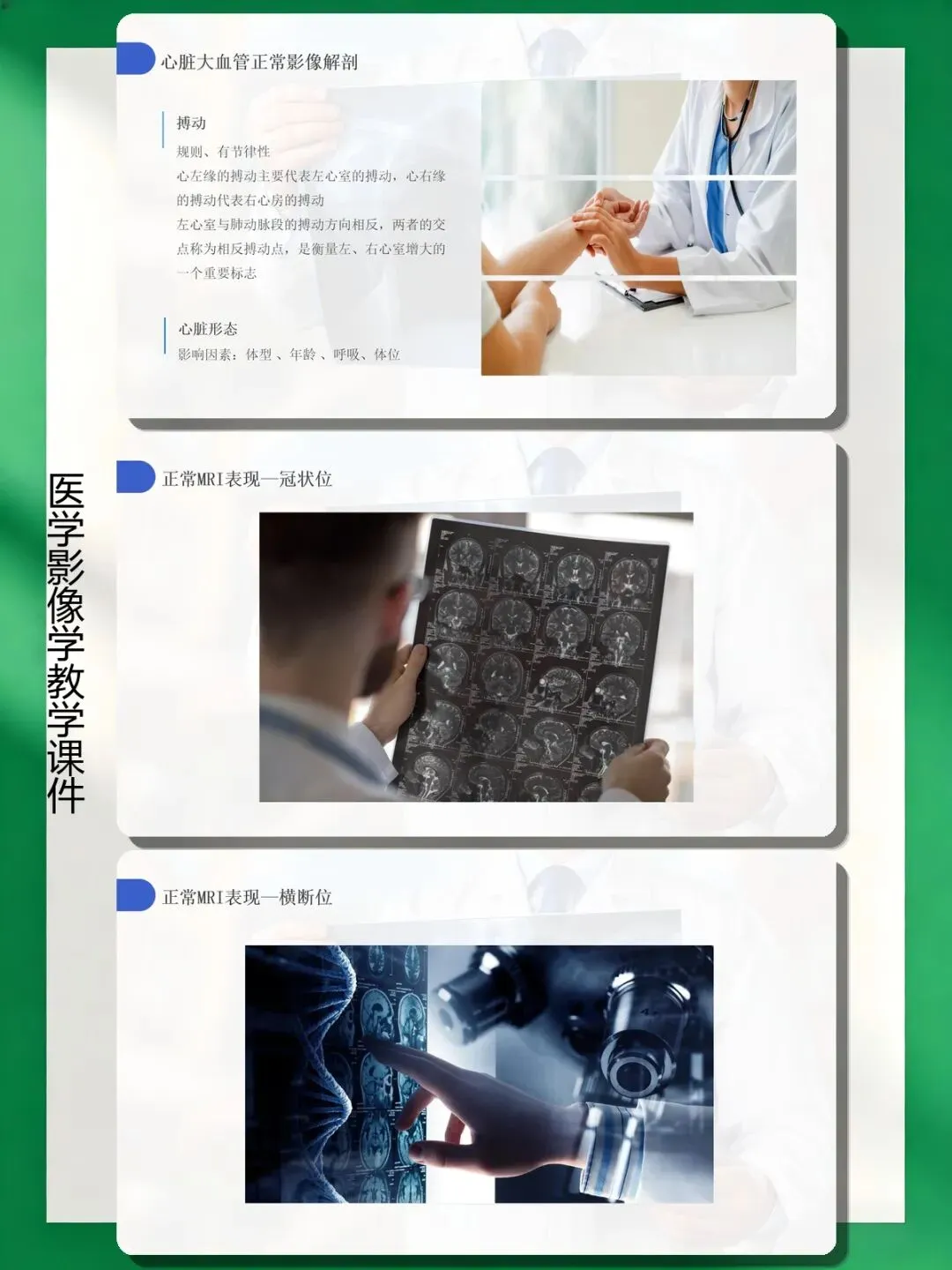

图注：心脏搏动规律及正常MRI冠状位表现。

肺循环异常：充血、淤血、水肿，名字像但本质不同 这是PPT里最有临床实用价值的部分：肺循环异常是心脏大血管疾病的间接征象，护士在护理记录里天天写“患者呼吸平稳、双肺未闻及干湿啰音”，但影像报告上写的“肺充血”“肺淤血”到底是什么意义？

肺血增多（肺充血），PPT的定义是肺动脉血流量增多。基本病因是左向右分流的先心病，比如房间隔缺损、室间隔缺损、动脉导管未闭。X线表现：肺血管纹理增粗增多，肺动脉段凸出，两肺门动脉扩张。一个特征性表现是“肺门舞蹈”——透视下能看到肺门血管随心跳剧烈搏动。

肺血减少（肺缺血），本质是肺动脉血流量减少。病因是右心排血受阻或肺动脉本身狭窄阻塞，法洛四联症是最典型的例子。X线表现和肺充血相反：肺血管纹理变细稀疏，肺野透亮度增加，肺门动脉缩小。

肺淤血，这个概念经常和肺充血搞混。PPT讲得很清楚：肺淤血是肺静脉回流障碍，血液滞留在肺内。病因是左心功能不全、二尖瓣狭窄等。X线表现和肺充血的区别在于——扩张的是肺静脉而不是肺动脉，表现为模糊的条状、网状影，两肺门影增大但边缘模糊。严重的肺淤血会出现“间隔线”，也就是Kerley B线，是间质性肺水肿的标志。

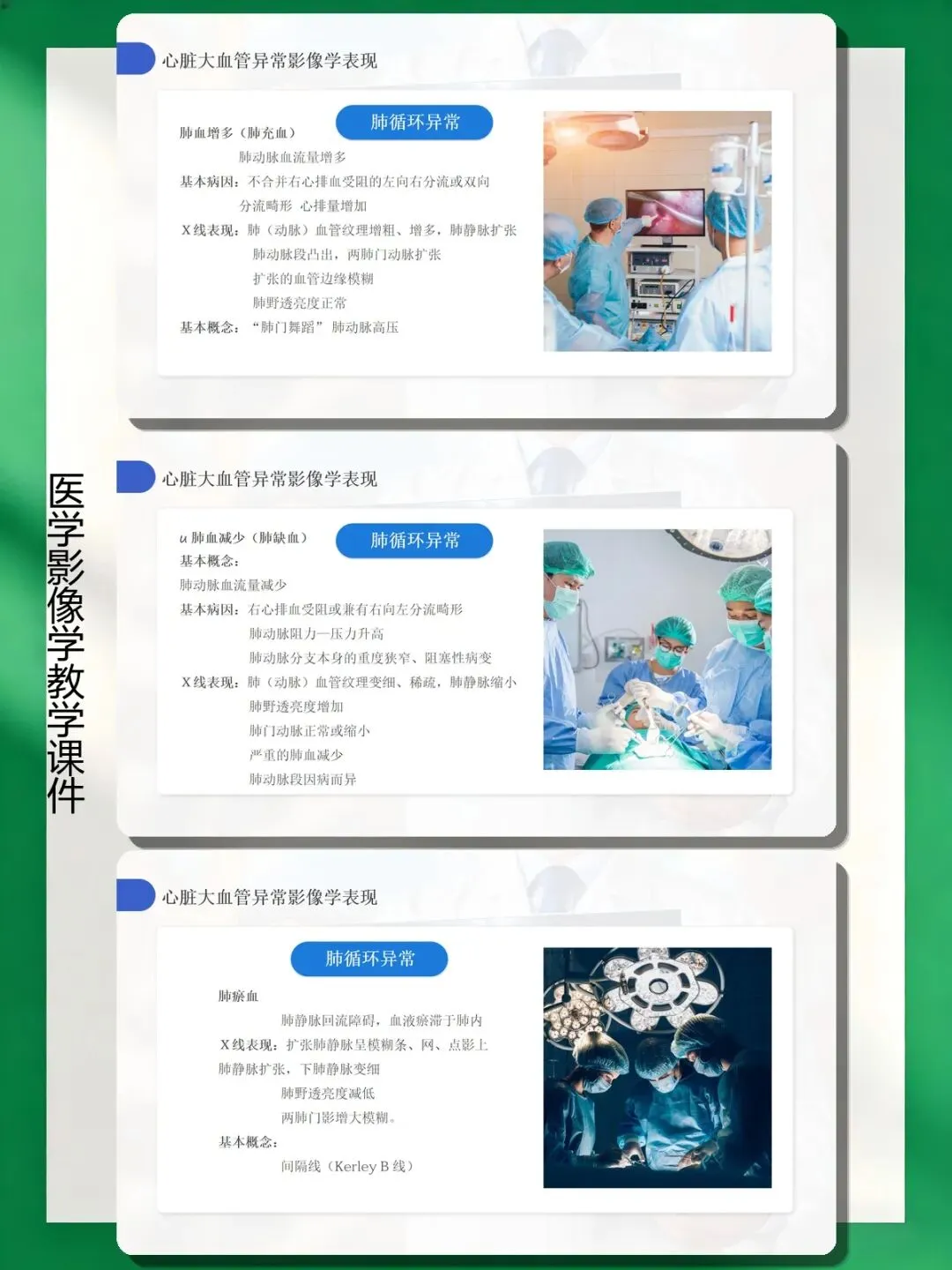

图注：肺充血、肺缺血、肺淤血的X线表现及核心概念对比。

房室增大：每个心腔增大都有特定的X线表现。心脏增大不等于四个心腔一起大。PPT把左心房、右心房、左心室、右心室各自的增大表现拆得很细。左心房增大，最早的表现是“双心房影”——正位片上右心缘内侧出现另一个弧形密度影。右前斜位看食管压迹是最敏感的指标：轻度增大食管有压迹无移位，中度增大食管有压迹加轻度移位，重度增大食管明显移位。左前斜位还能看到左支气管受压抬高。右心房增大，正位片上表现为右心缘向右向上扩展，右房高度与心高之比大于0.5。左前斜位心前缘上段延长膨隆。

右心室增大，正位片表现为肺动脉段突出膨隆，相反搏动点上移。右前斜位心前下缘突出，心前间隙变窄。

左心室增大，正位片心尖向下向左延伸，相反搏动点下移。左前斜位左心室与脊柱重叠，室间沟向后上移位。

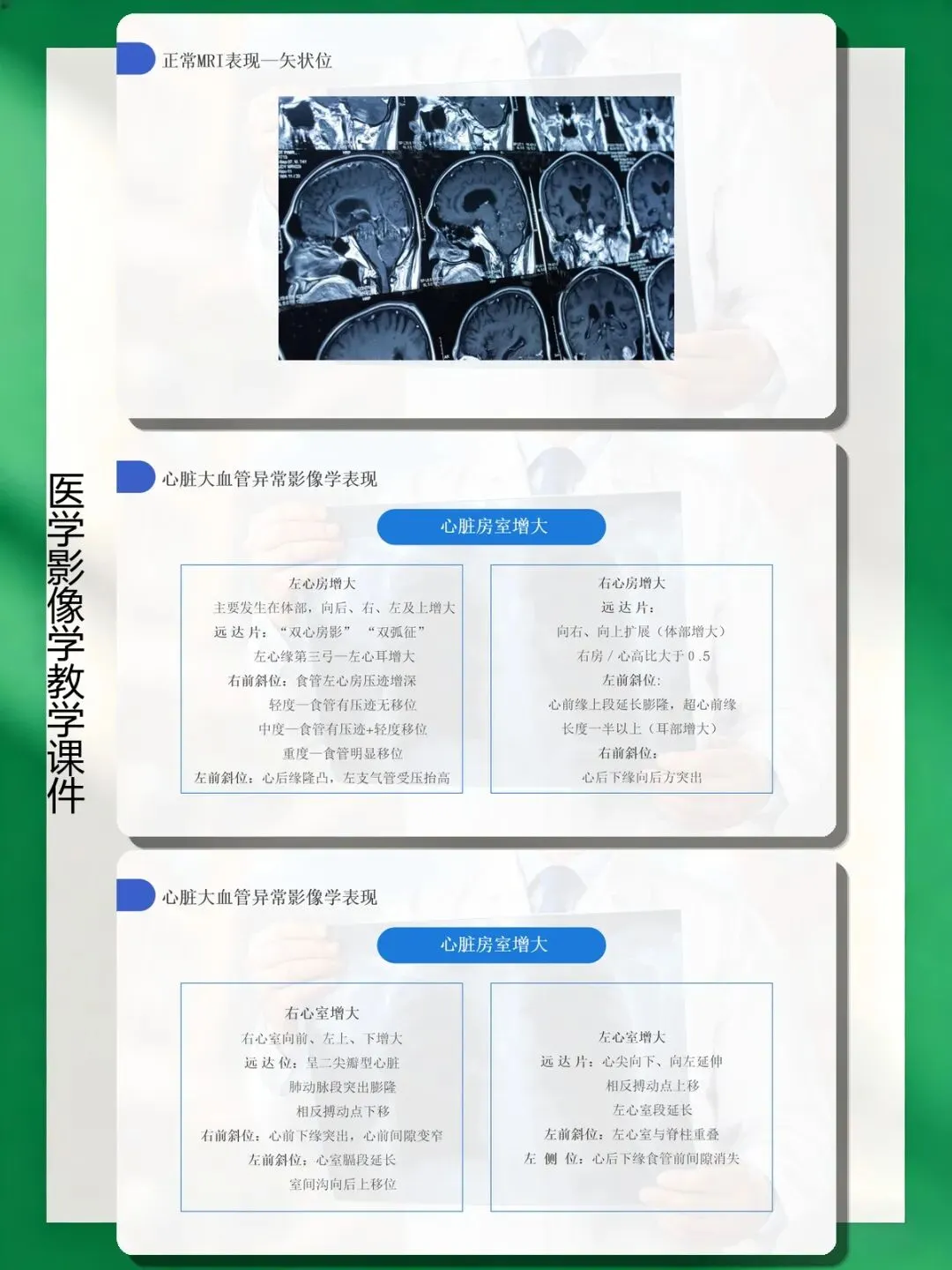

图注：左心房增大、右心房增大、右心室增大、左心室增大的X线表现对比。

常见心脏病的X线表现【看片子猜病名】PPT后面几页是各类心脏病的典型X线表现，这部分是考试和临床读片的重点。

房间隔缺损，X线表现为二尖瓣型心脏（梨形心），右心房右心室增大，肺动脉段突出，肺门舞蹈，肺充血。关键点是右心房增大为主，这和室间隔缺损以左心室增大为主不一样。

法洛四联症，紫绀型先心病里最常见的类型。四个畸形：肺动脉狭窄、室间隔缺损、主动脉骑跨、右心室肥厚。X线表现为肺血减少，肺野血管细小，心影呈靴形——心尖上翘，肺动脉段凹陷。

二尖瓣狭窄，风湿性心脏病最常见的类型。血液动力学本质是左心房血液进入左心室受阻。X线表现为左心房增大、右心室增大，左心室和主动脉球反而缩小，心尖上翘。肺淤血是必然伴随的征象。

高血压心脏病和肺源性心脏病，两者的共同点是左心室增大、主动脉增宽、心腰凹陷，形成“主动脉型心脏”。区别在于肺心病的病因是慢性肺疾病导致的肺动脉高压。

心包积液，典型表现是烧瓶样心或球形心，心影普遍增大，心缘弧度消失，上腔静脉增宽，主动脉影缩短。最关键的特征是心搏动减弱或消失。

缩窄性心包炎，心包脏壁层粘连增厚，X线表现为心影轻度到中度增大，心缘平直变形，心搏动减弱，部分可见心包钙化。

主动脉夹层，这是急症中的急症。PPT里讲了Debakey分型：Ⅰ型累及升主动脉到腹主动脉全程，Ⅱ型局限于升主动脉，Ⅲ型起始于降主动脉。CT的典型征象是内膜钙斑内移，真腔和假腔同时显示。MRI能直观显示夹层全貌。

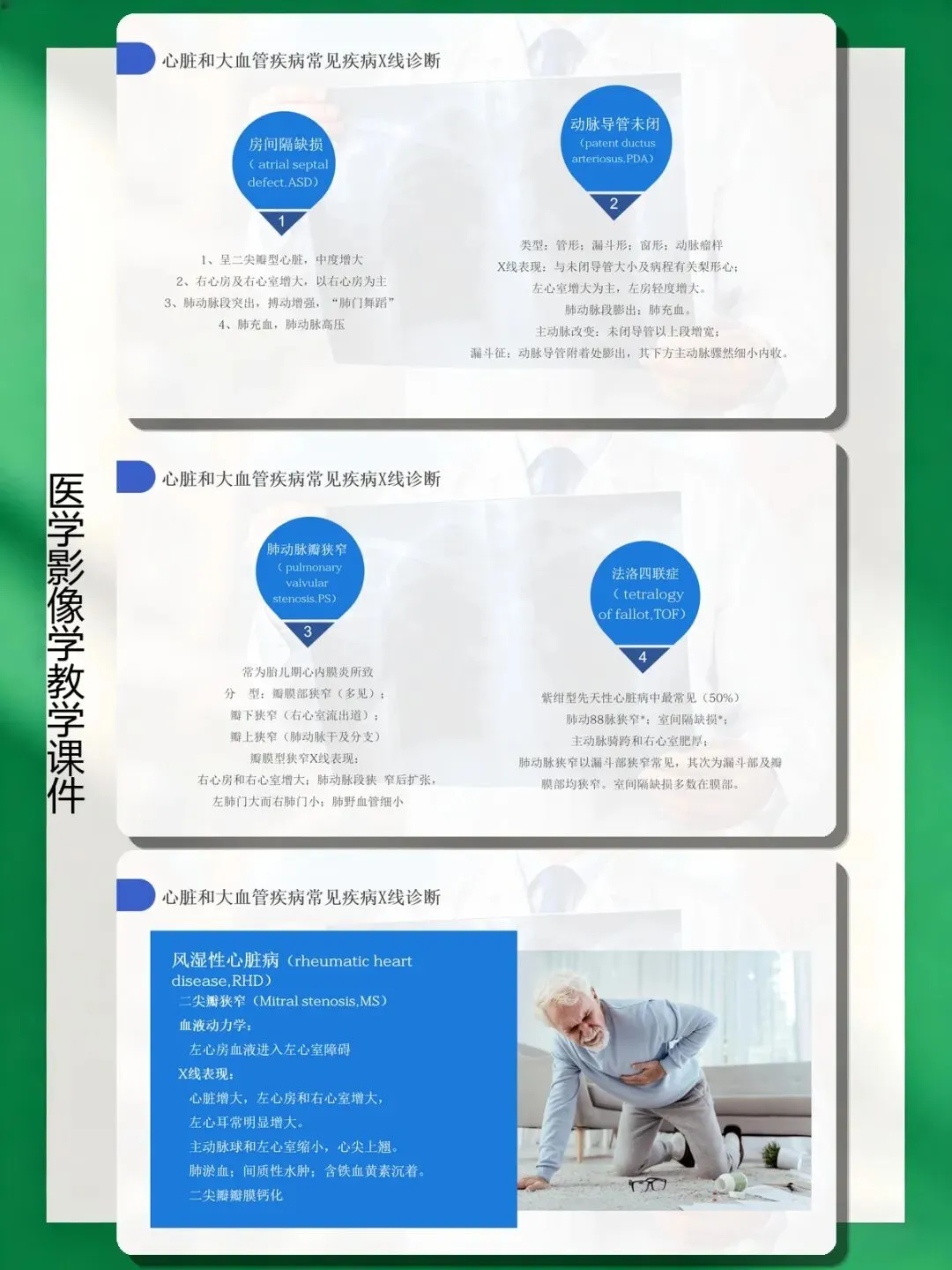

图注：动脉导管未闭、房间隔缺损、法洛四联症、二尖瓣狭窄的X线表现要点。

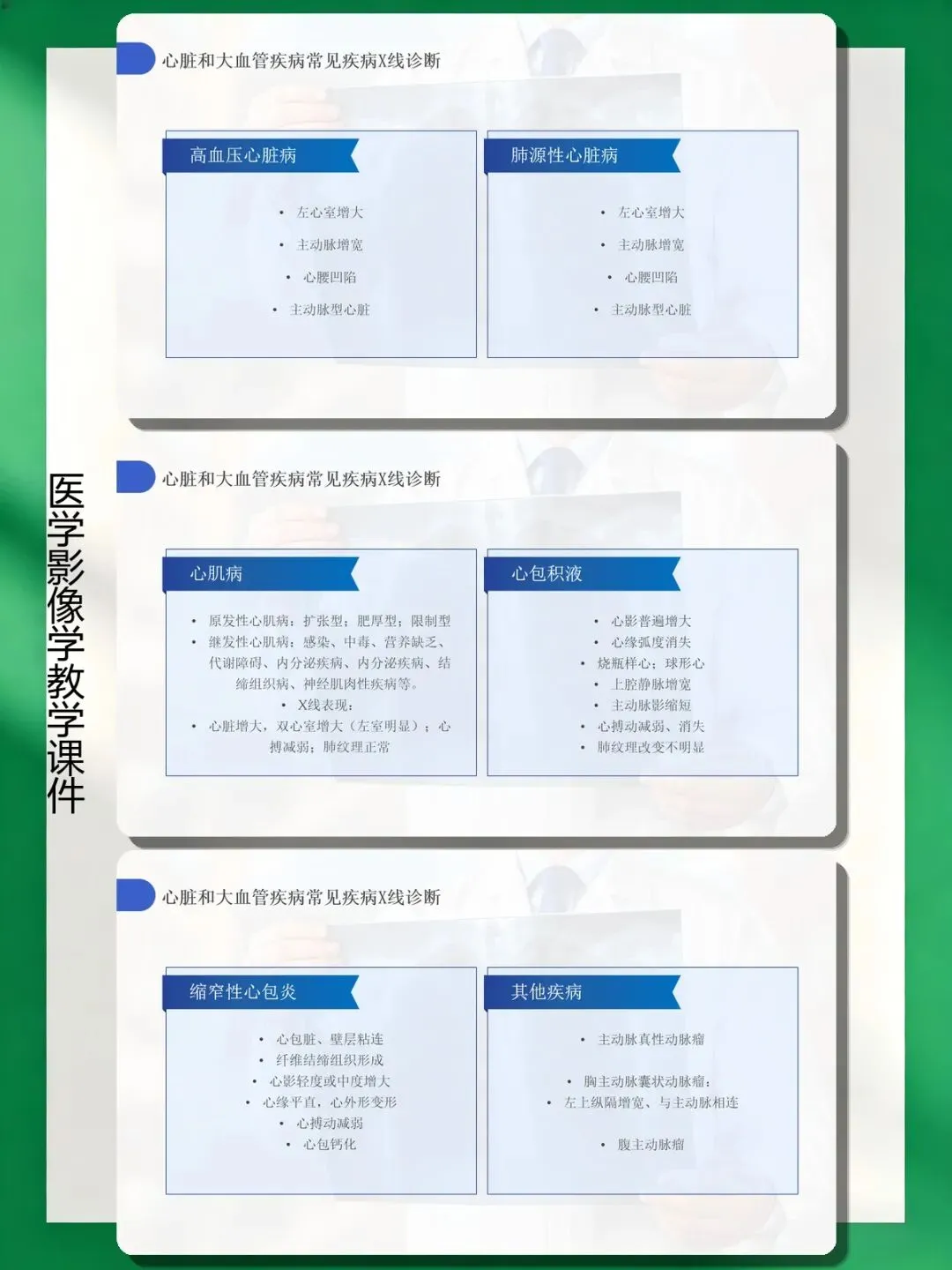

图注：高血压心脏病、肺心病、心肌病、心包积液、缩窄性心包炎的X线表现对比。

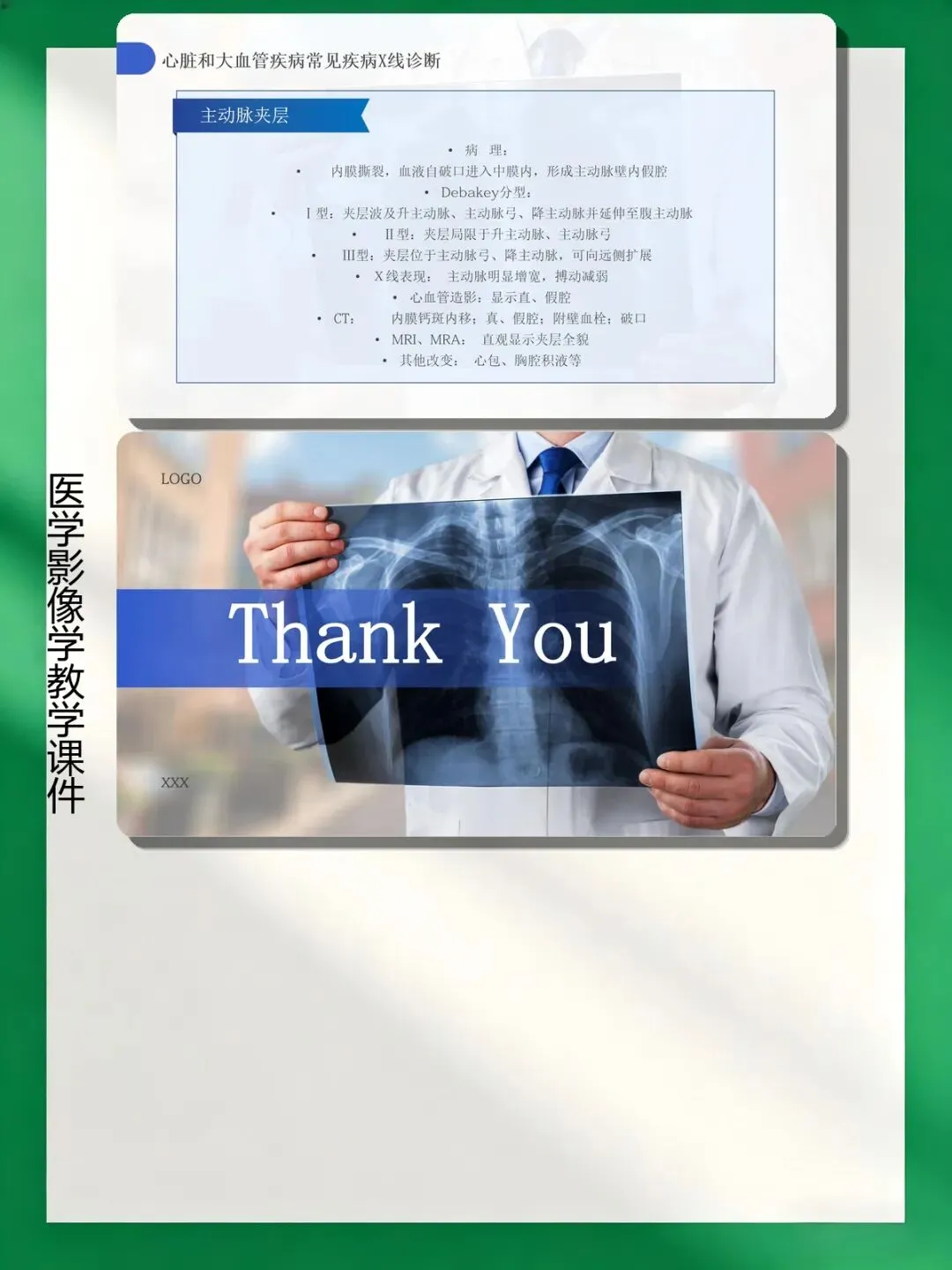

图注：主动脉夹层的分型及影像表现。

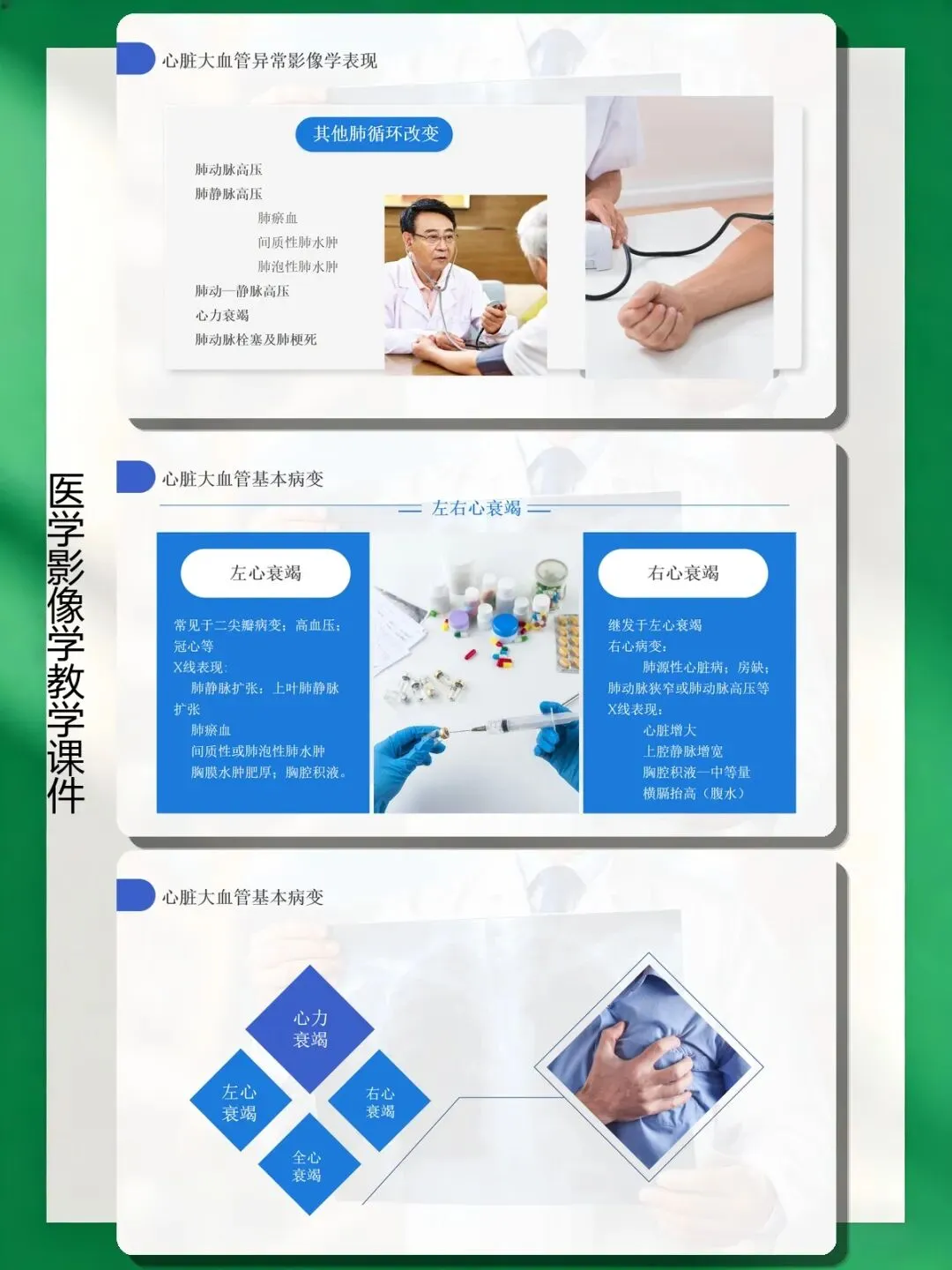

图注：心力衰竭、肺动脉高压等肺循环改变的进阶内容。

看完这套PPT，护士不需要学会写影像报告，但有三样东西必须带走：

第一：三种检查方法的定位。X线看轮廓，CT看血管细节，MRI看心肌和软组织。患者问为什么做了X线还要做CT，你能说清楚。

第二：肺充血、肺淤血、肺水肿的区别。这三个词在护理记录里反复出现，看懂它们的影像表现，你就能判断患者的血流动力学状态是“前负荷过高”还是“后负荷过高”，护理观察更有方向。

第三：几种特征性心影。梨形心（二尖瓣型）提示二尖瓣狭窄或房缺，靴形心提示法洛四联症，烧瓶心提示心包积液，主动脉型心提示高血压或肺心病。在交班时说一句“患者胸片显示心影呈主动脉型”比说“心脏有点大”专业十倍。
