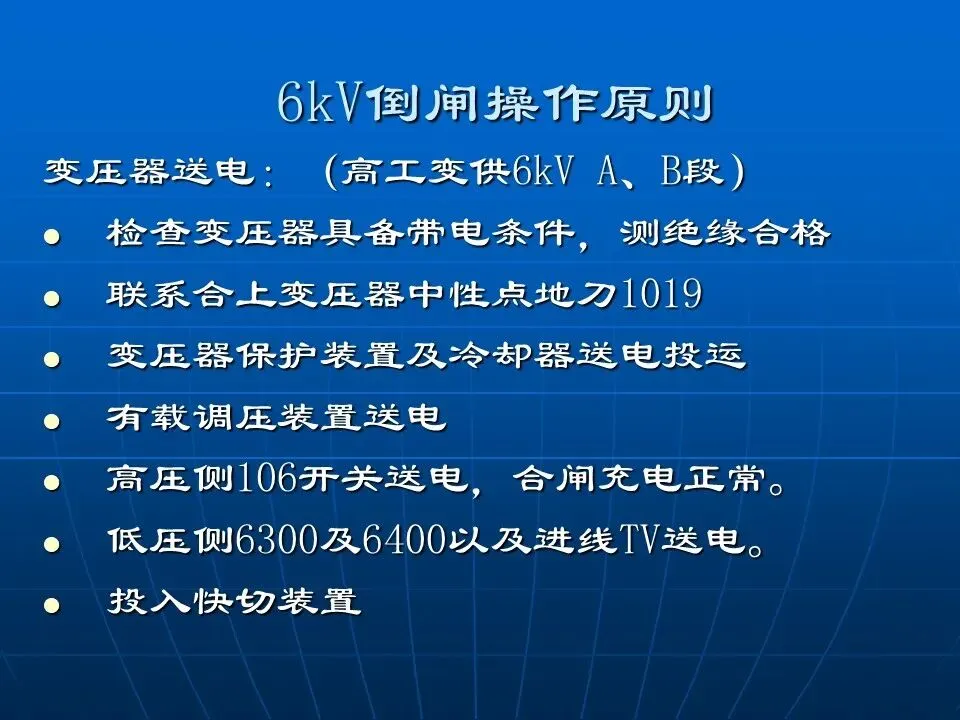

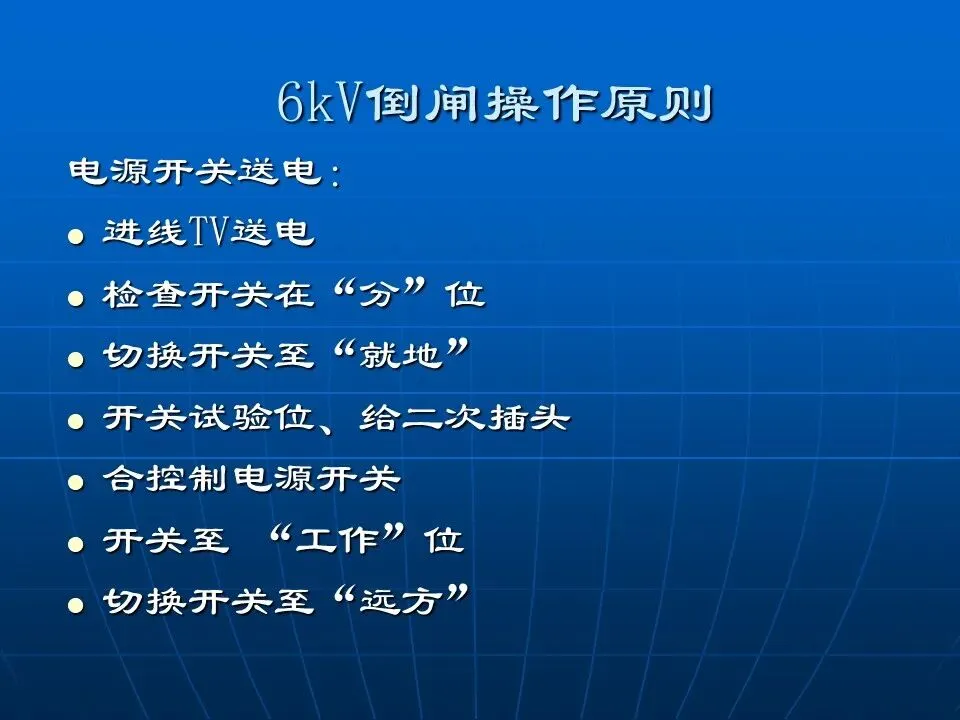

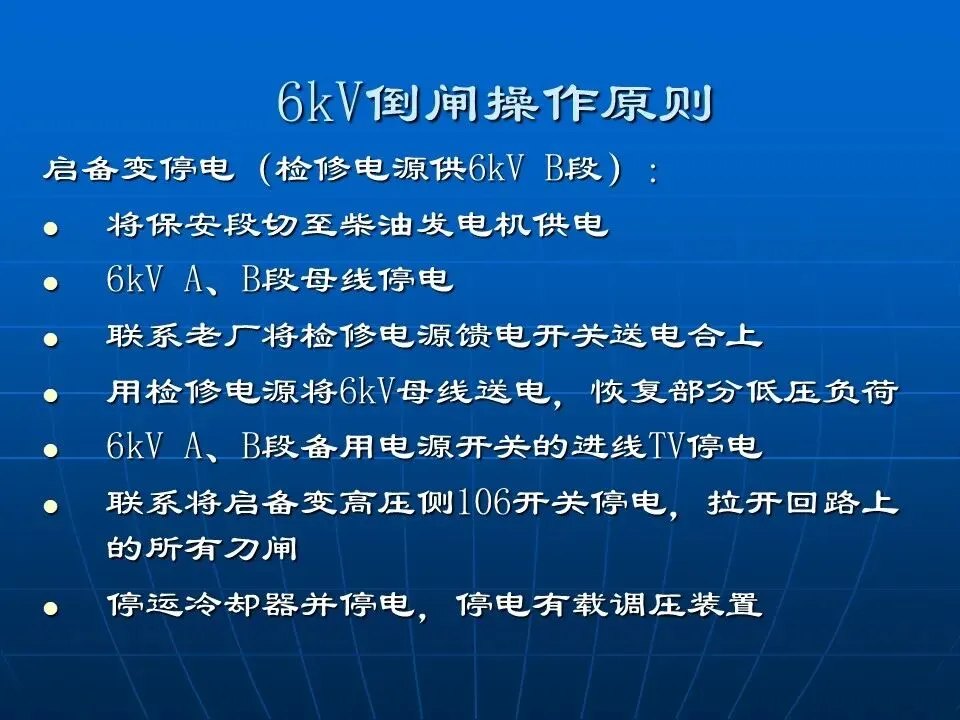

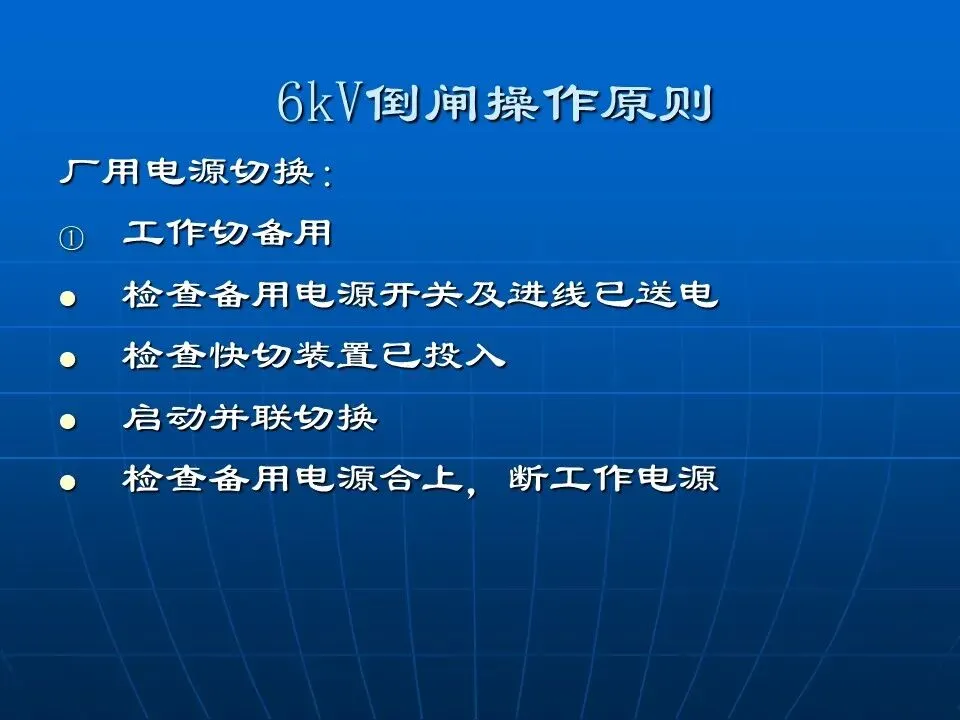

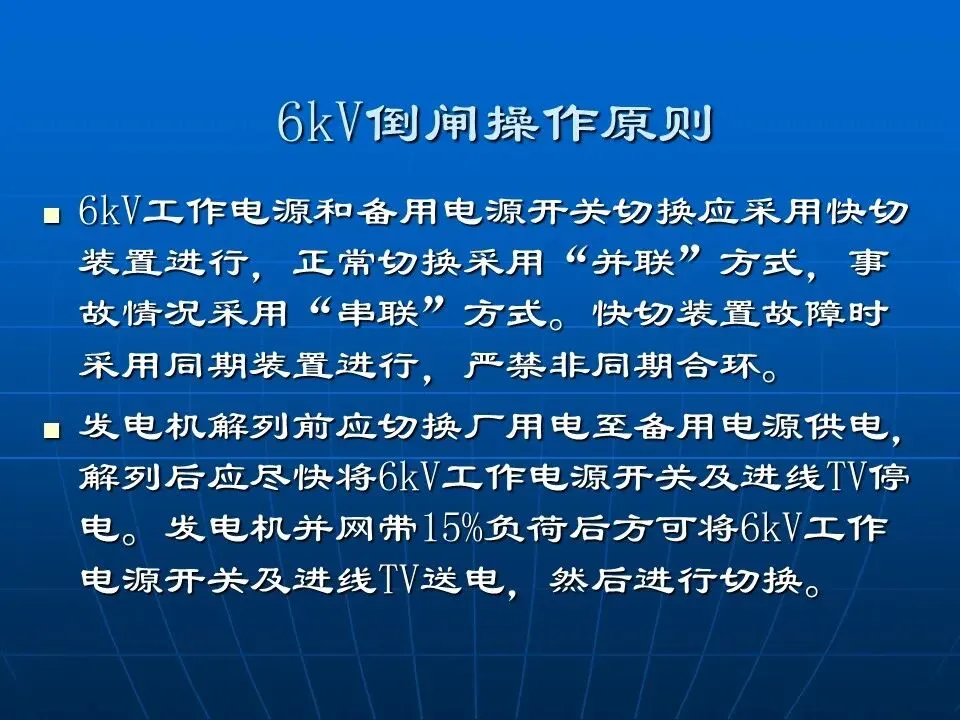

6kV倒闸操作原则
6kV工作电源和备用电源开关切换应采用快切装置进行，正常切换采用“并联”方式，事故情况采用“串联”方式。快切装置故障时采用同期装置进行，严禁非同期合环。
发电机解列前应切换厂用电至备用电源供电，解列后应尽快将6kV工作电源开关及进线TV停电。发电机并网带15%负荷后方可将6kV工作电源开关及进线TV送电，然后进行切换。

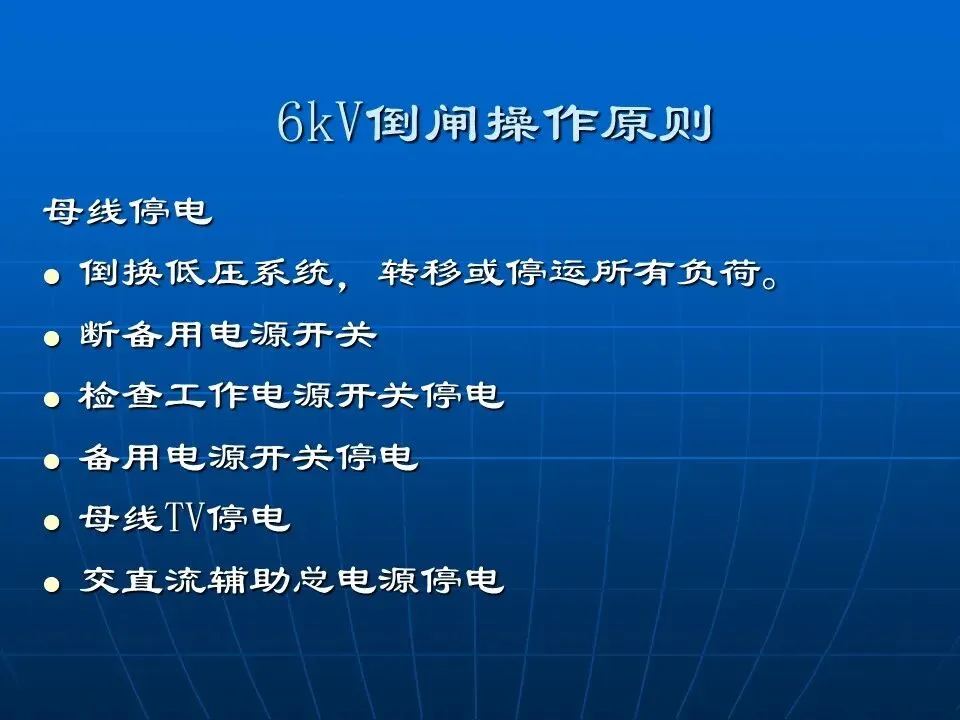

母线停电
倒换低压系统，转移或停运所有负荷。
断备用电源开关
检查工作电源开关停电
备用电源开关停电

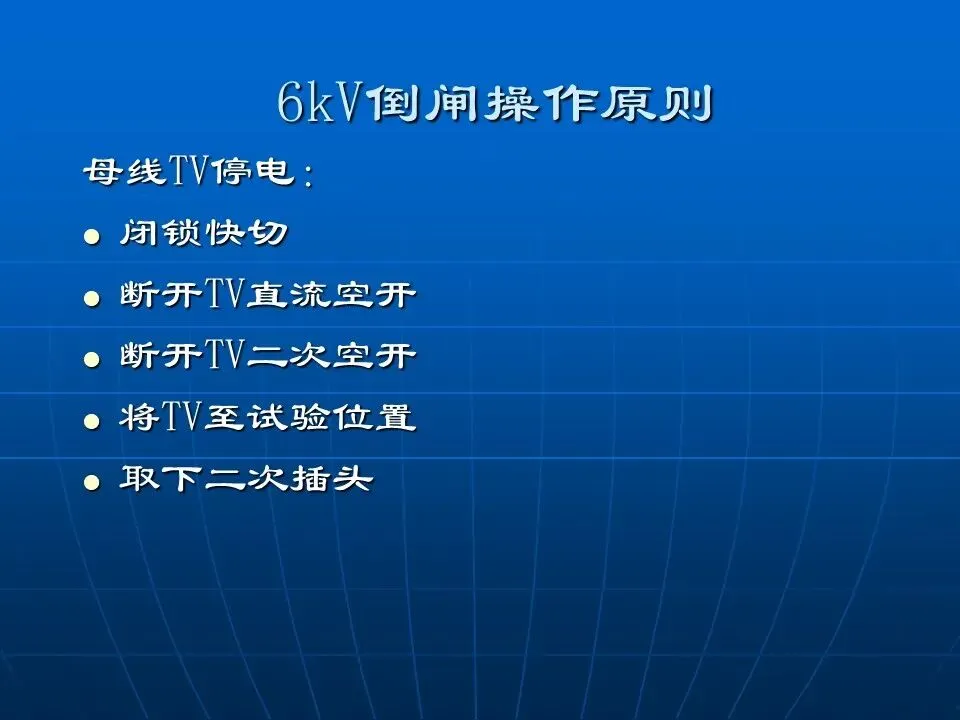

母线TV停电
交直流辅助总电源停电

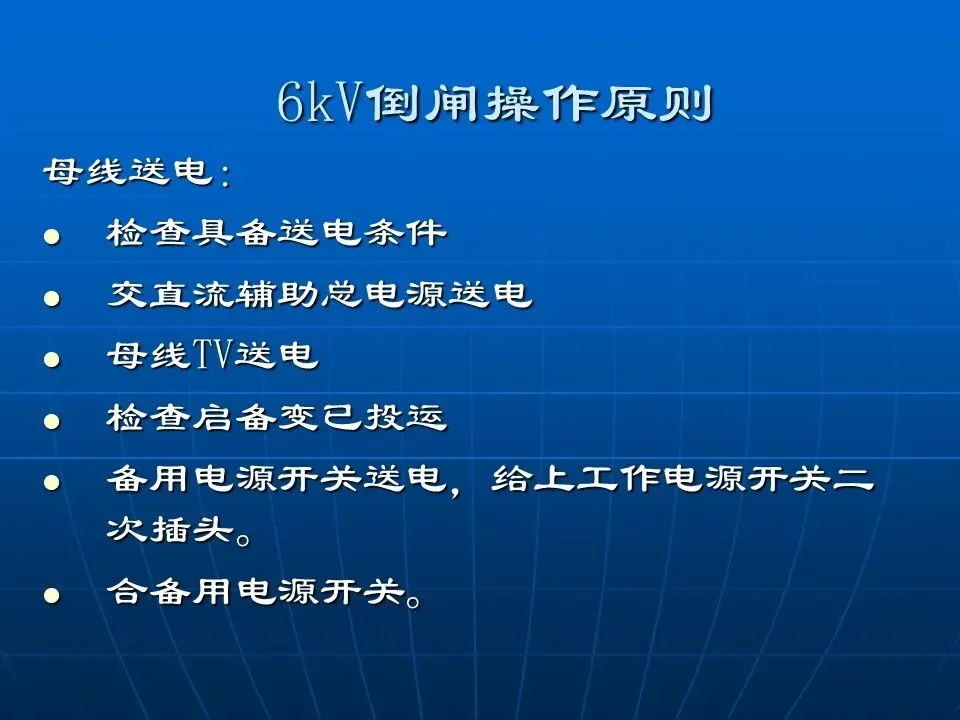

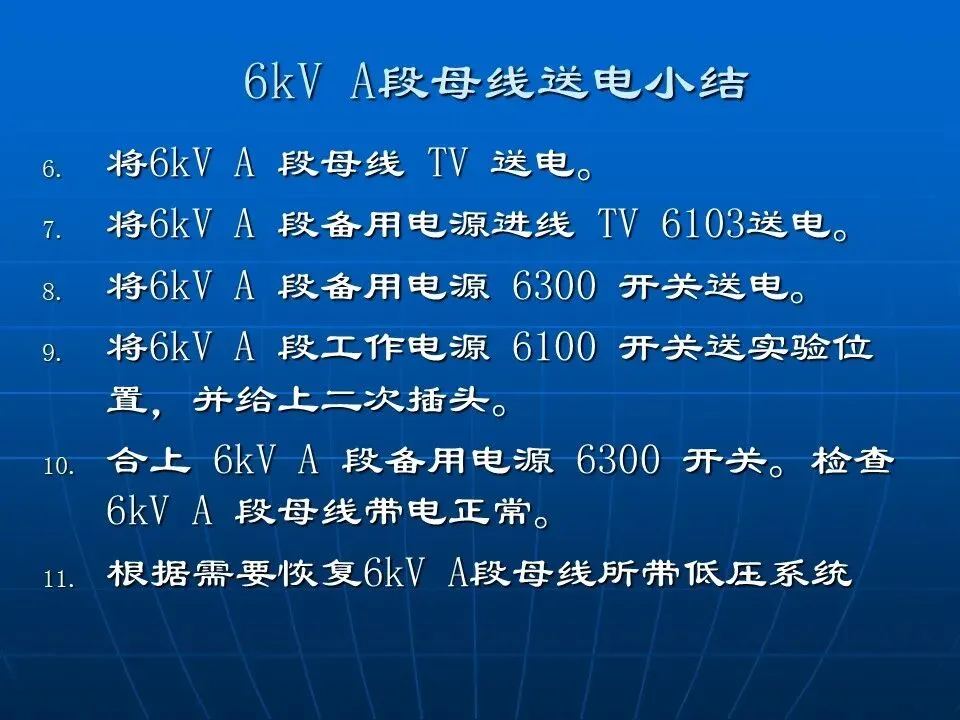

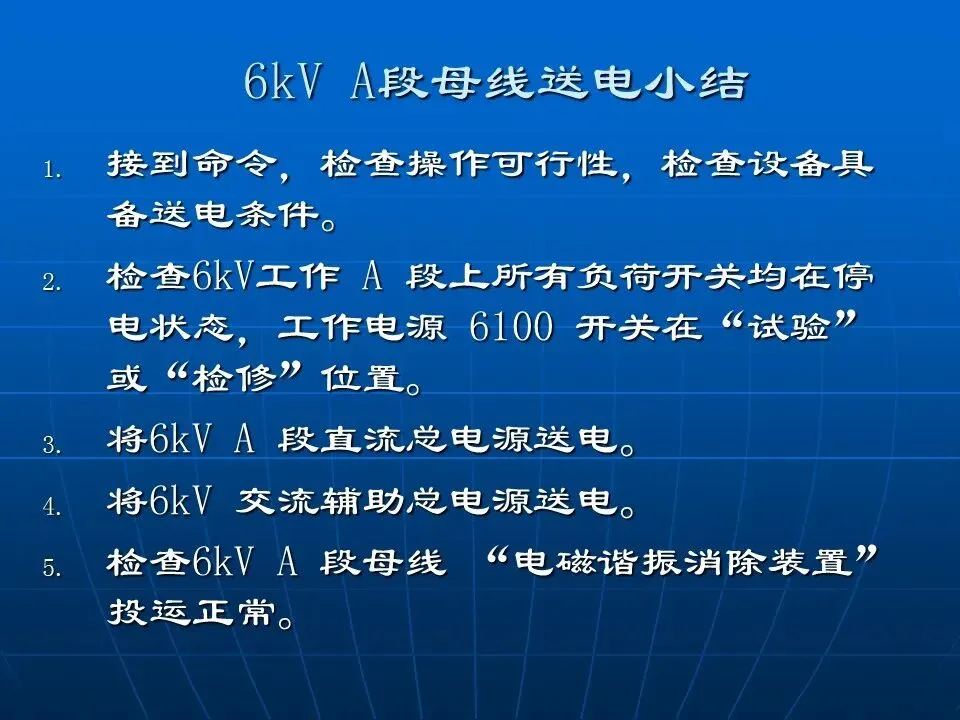

母线送电：

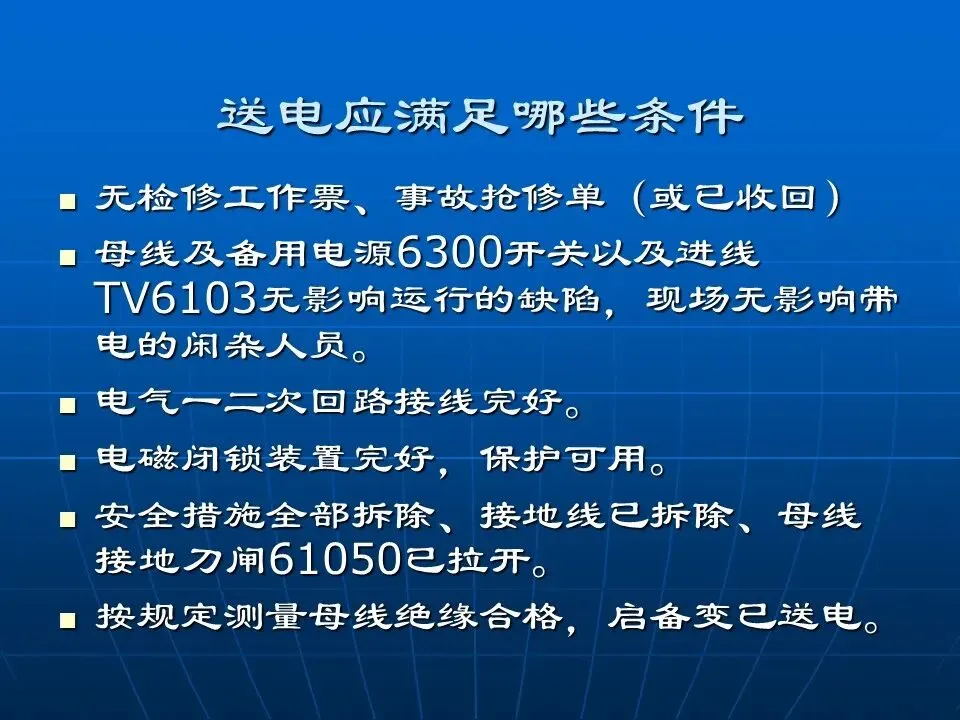

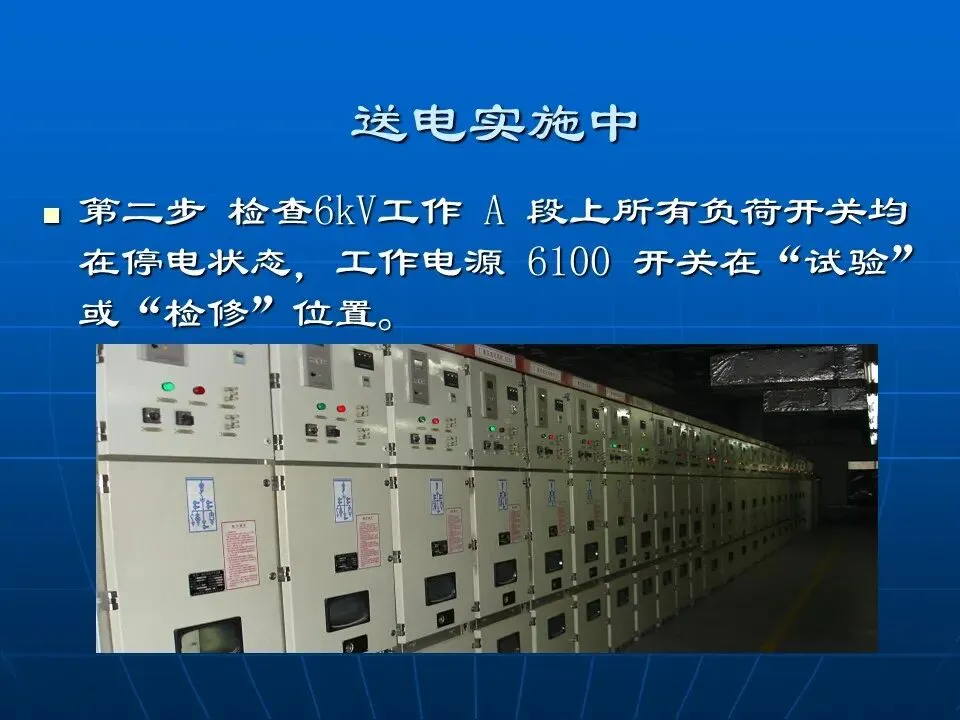

检查具备送电条件

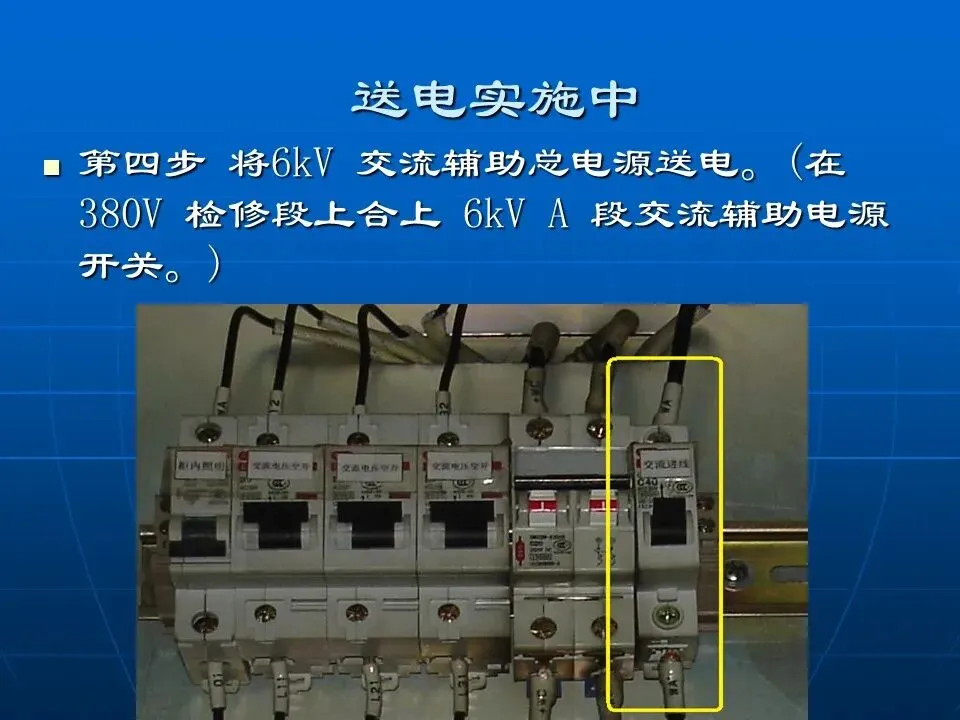

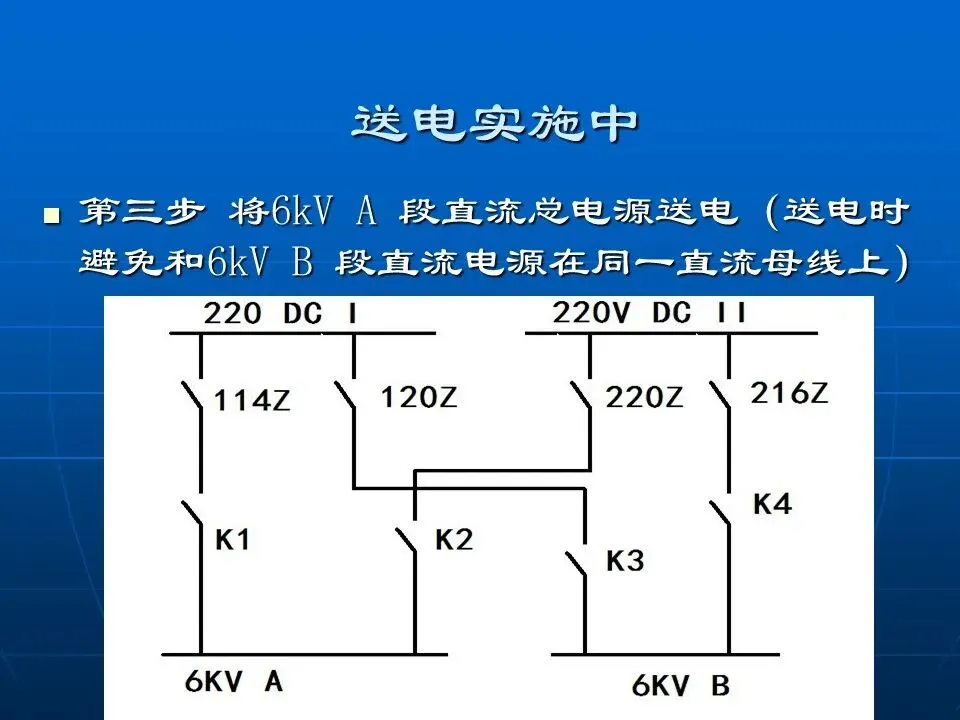

交直流辅助总电源送电

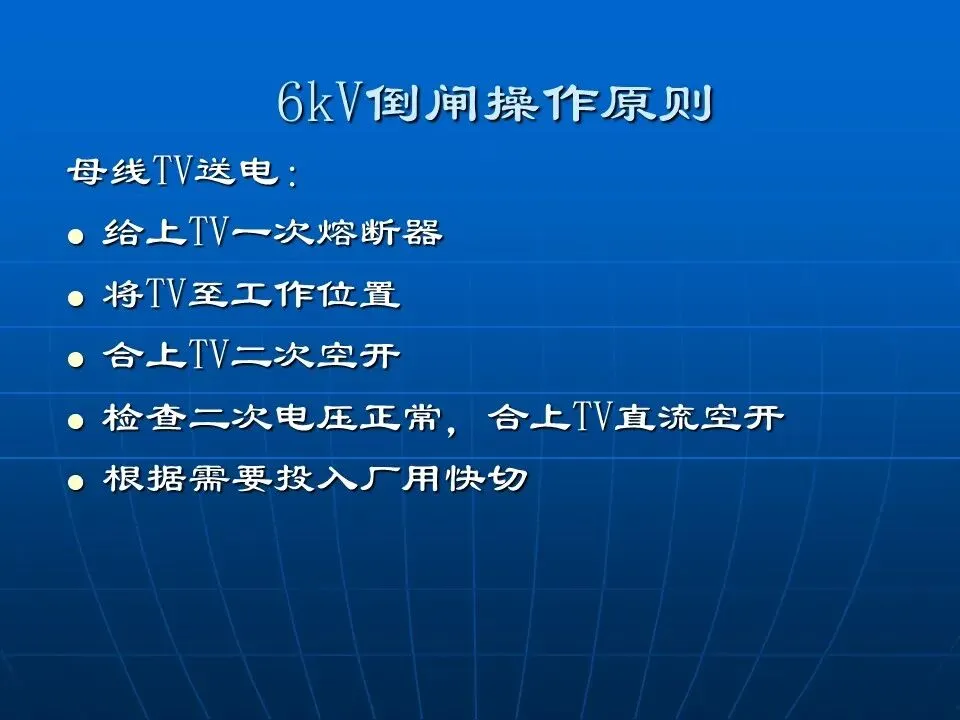

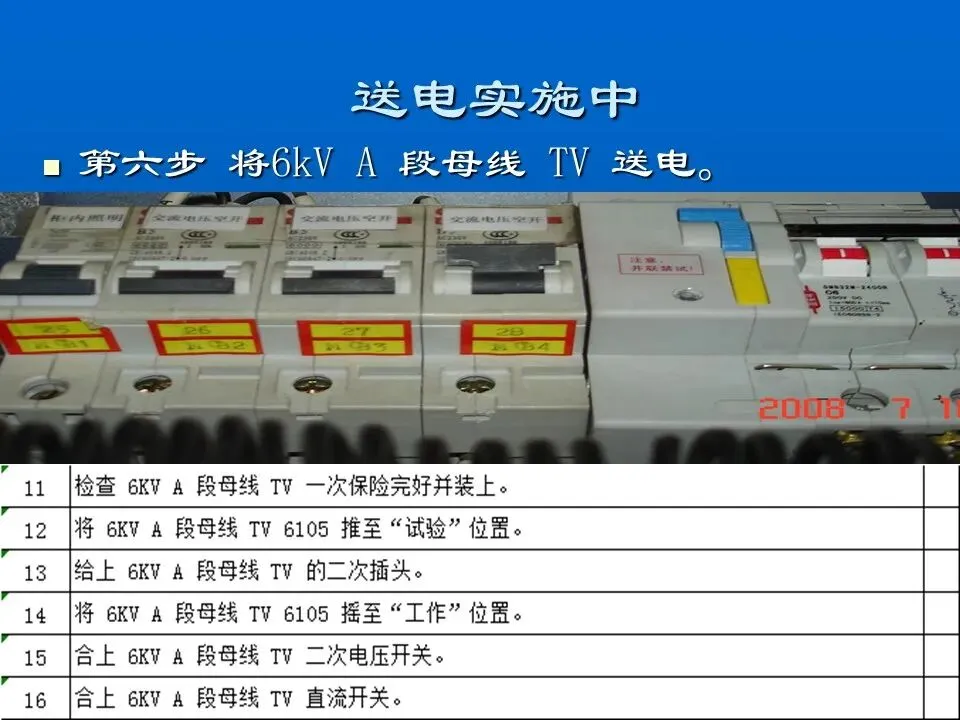

母线TV送电
检查启备变已投运

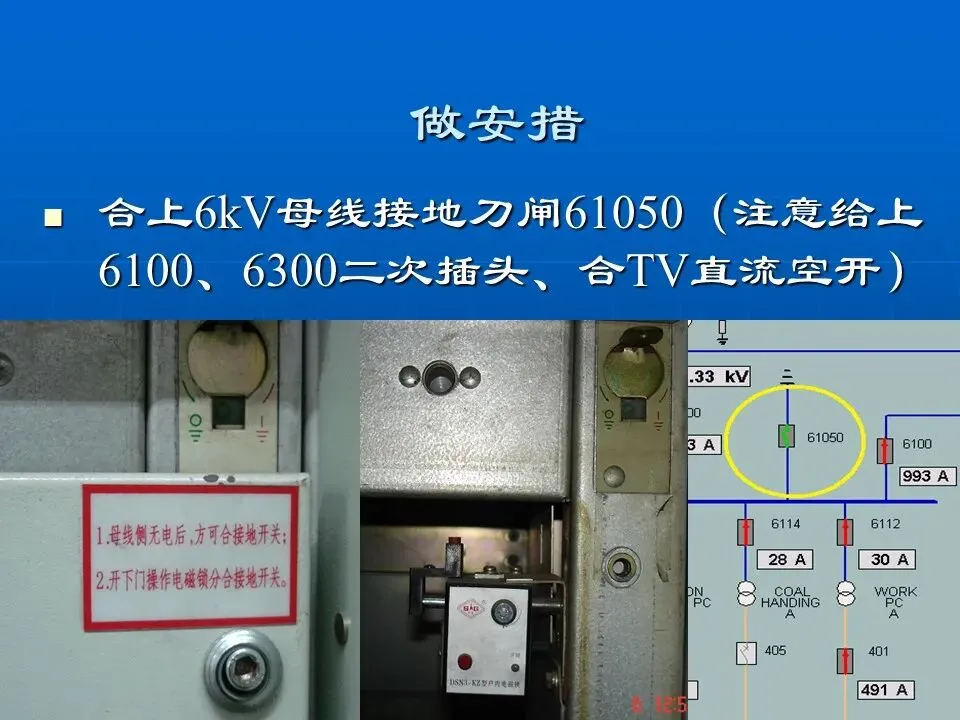

备用电源开关送电，给上工作电源开关二次插头。

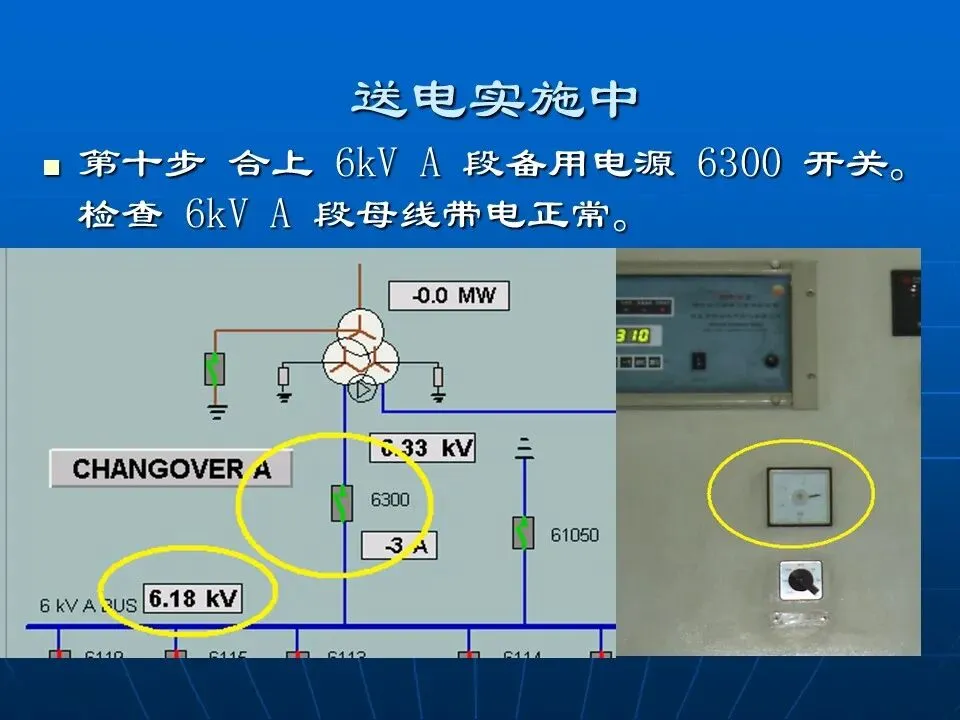

合备用电源开关。

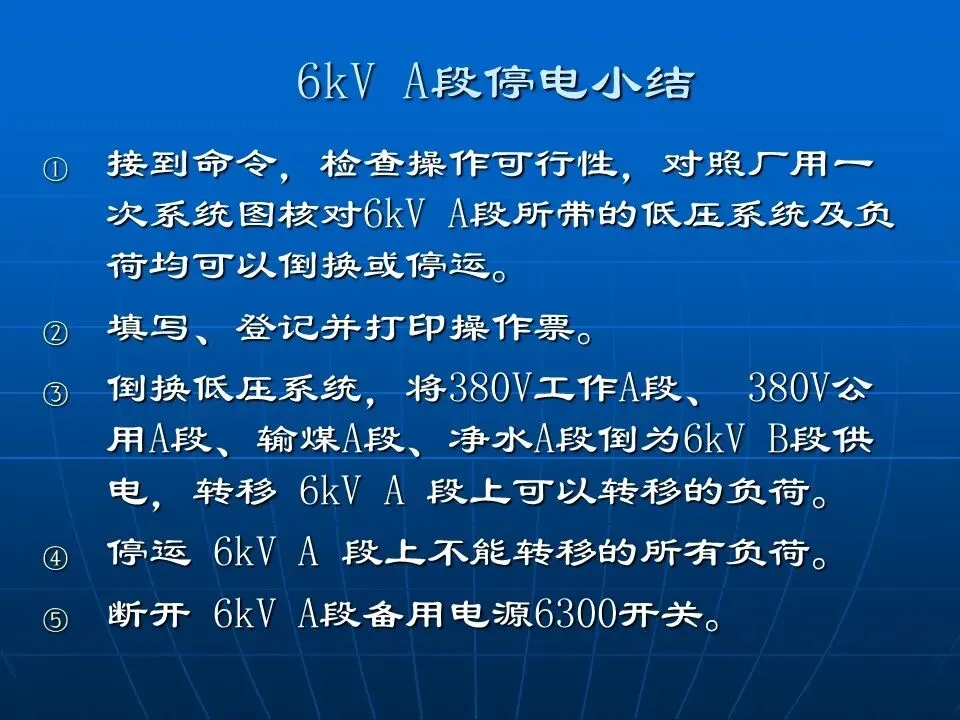

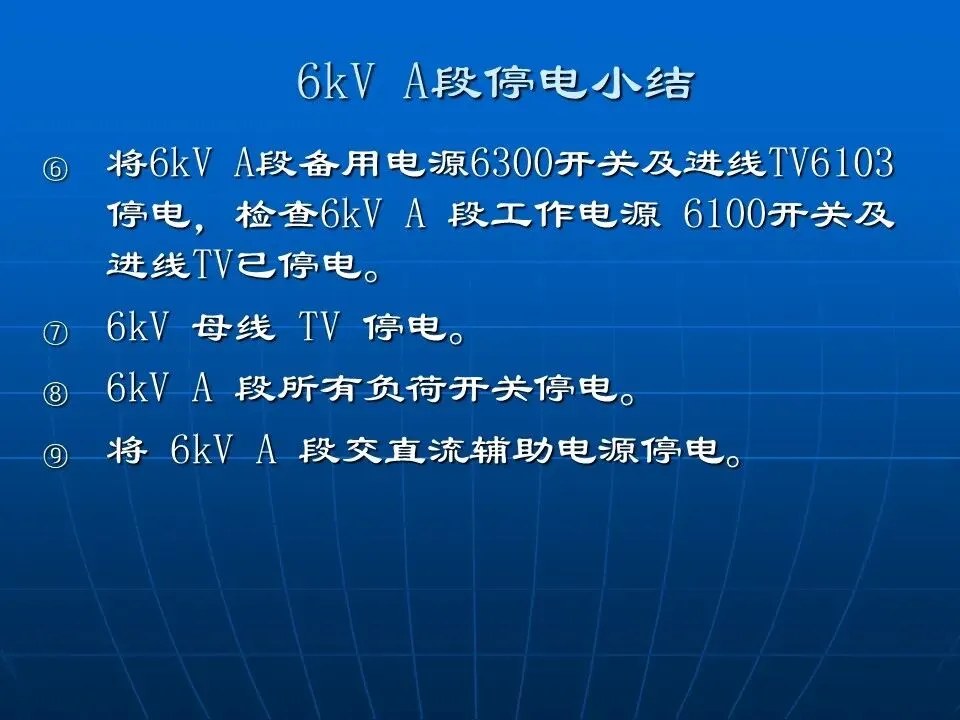

6kV A段停电小结

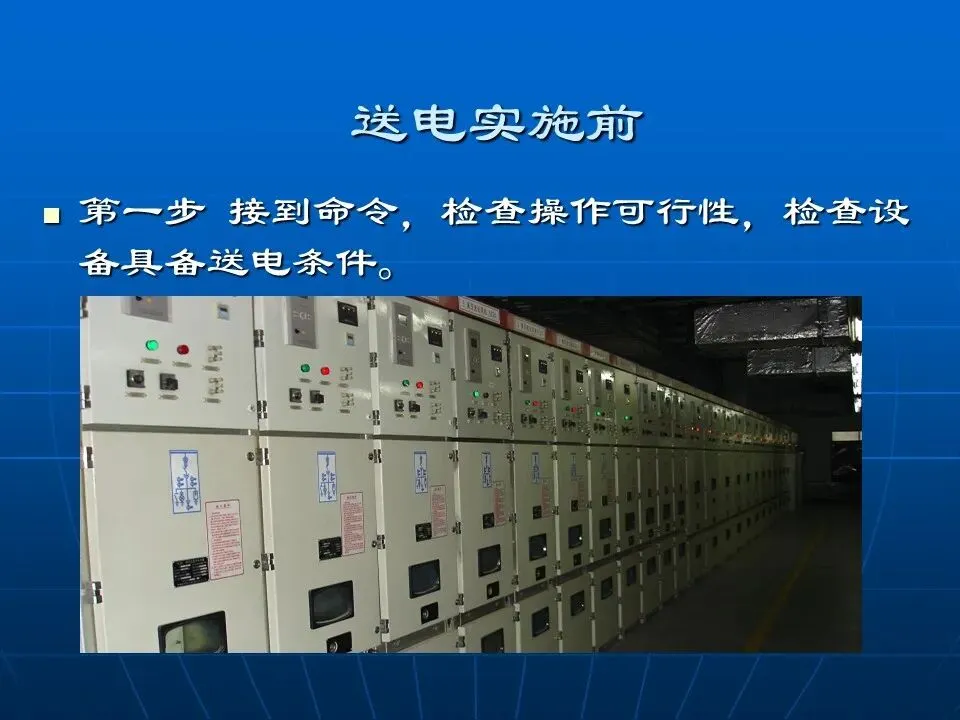

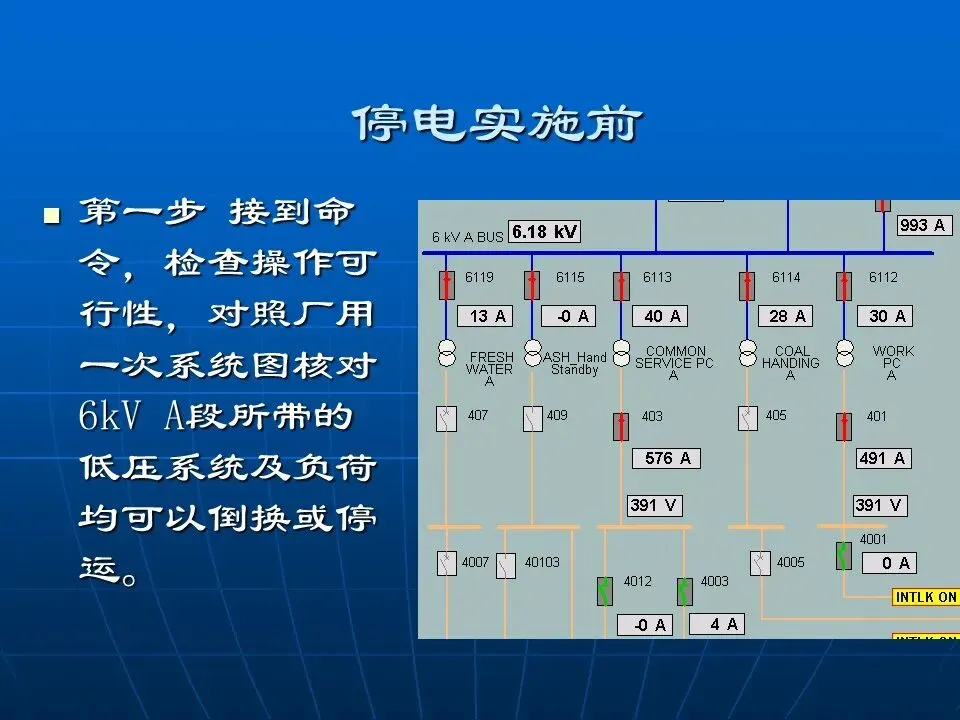

接到命令，检查操作可行性，对照厂用一次系统图核对6kV A段所带的低压系统及负荷均可以倒换或停运。
填写、登记并打印操作票。

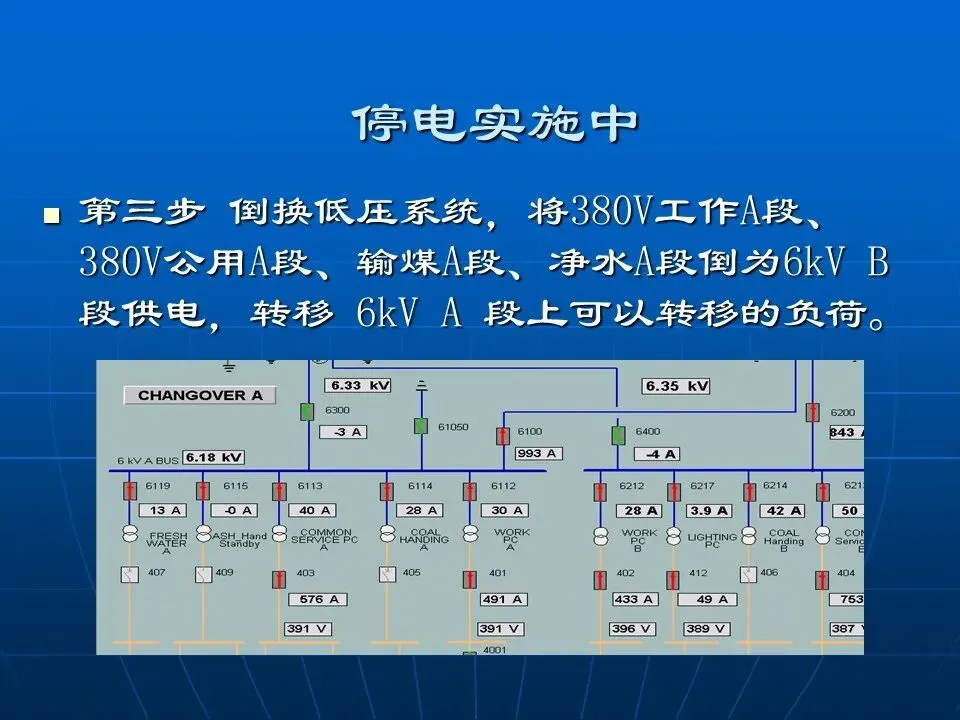

倒换低压系统，将380V工作A段、 380V公用A段、输煤A段、净水A段倒为6kV B段供电，转移 6kV A 段上可以转移的负荷。

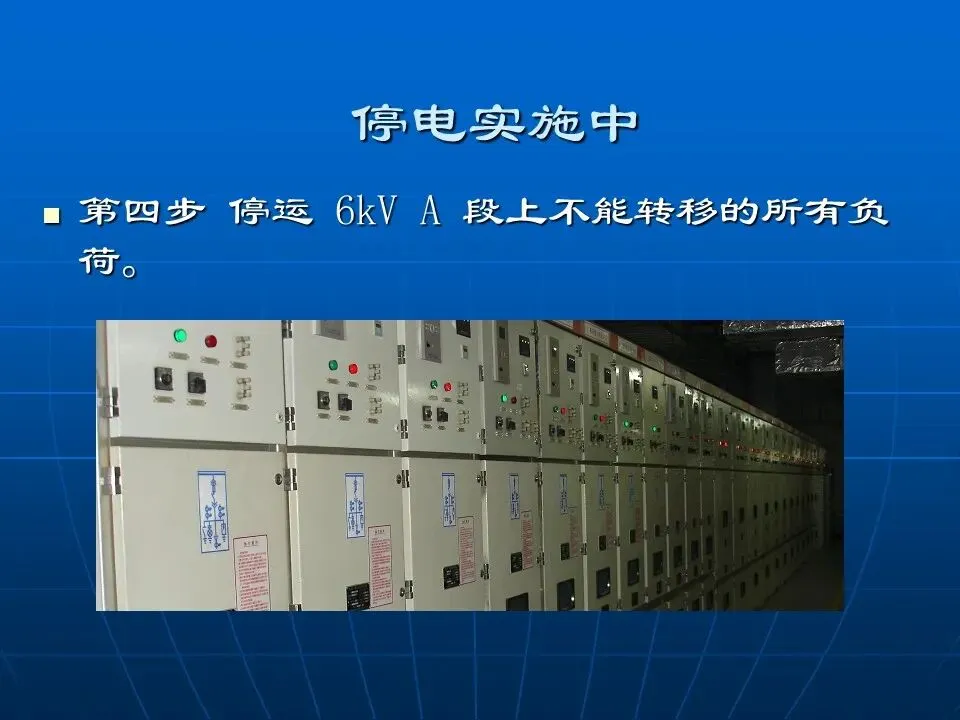

停运 6kV A 段上不能转移的所有负荷。

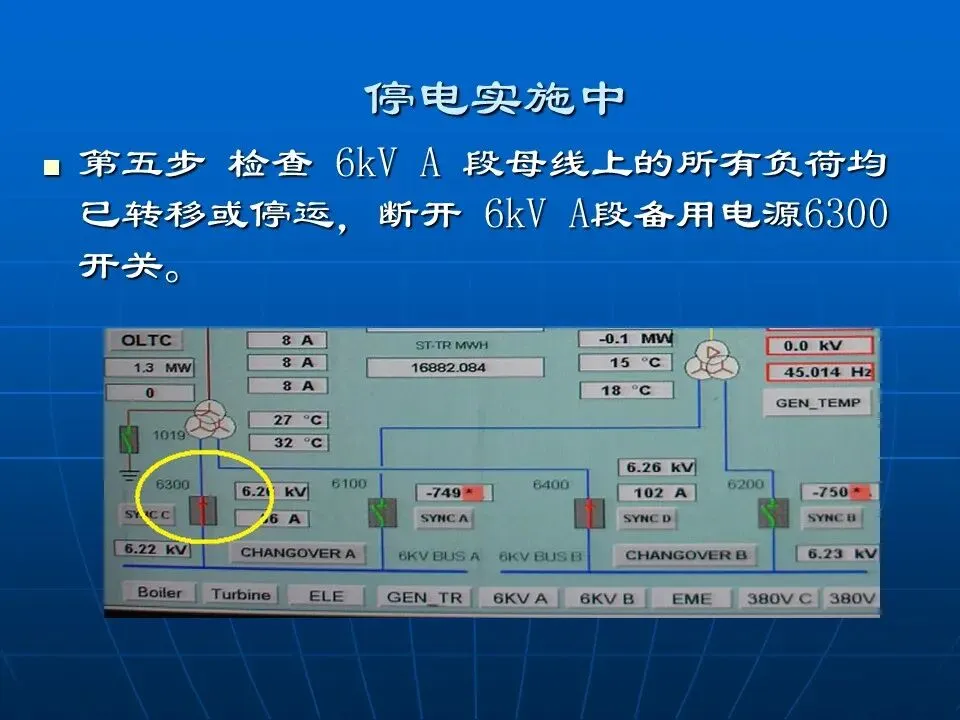

断开 6kV A段备用电源6300开关。

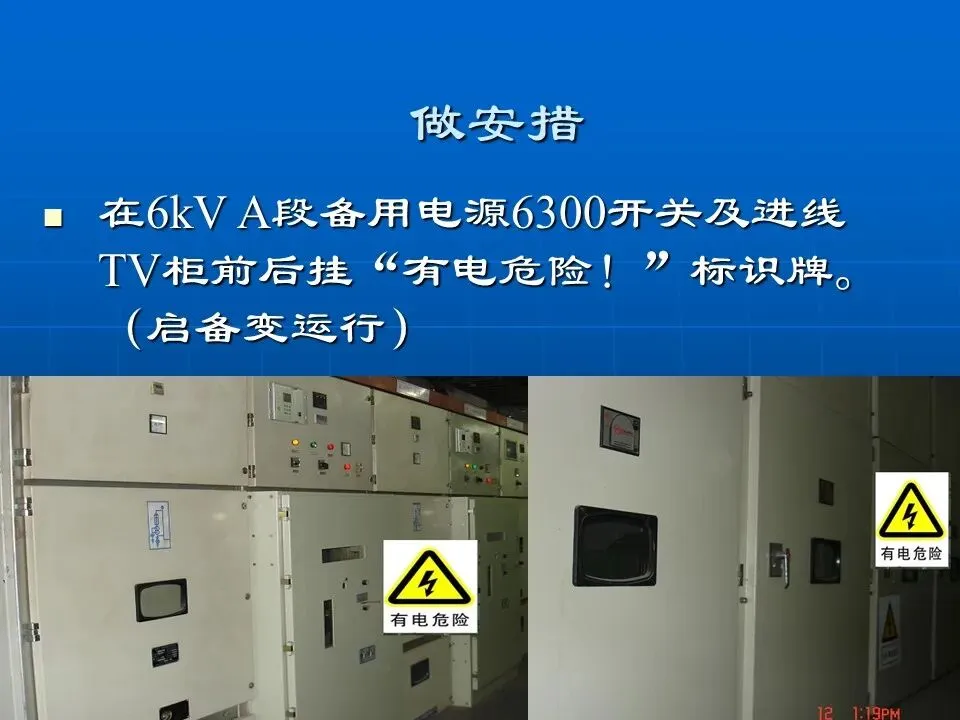

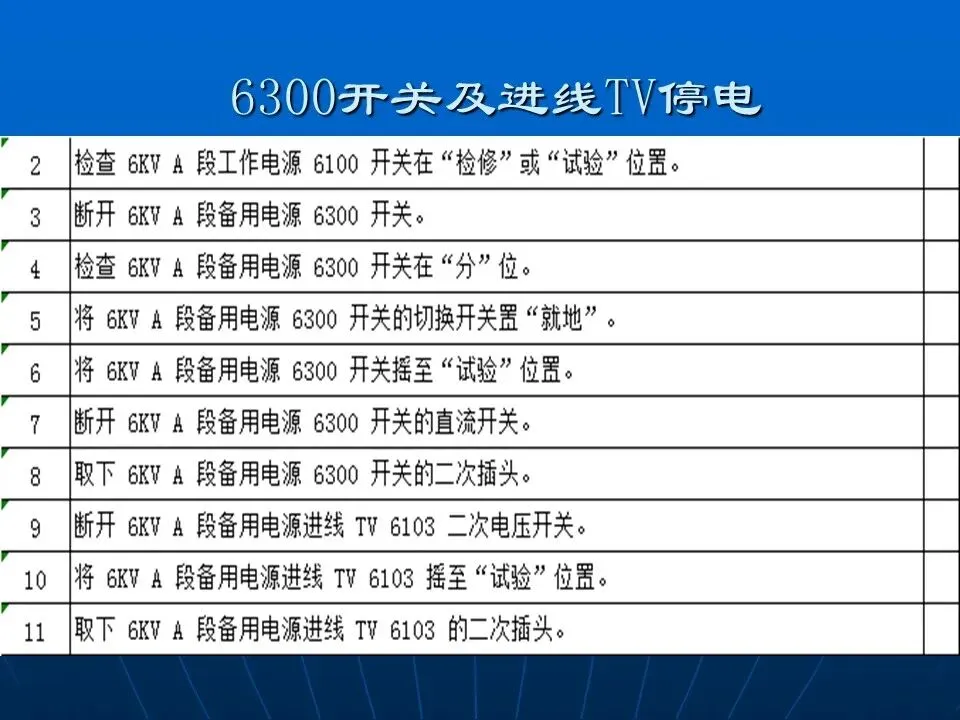

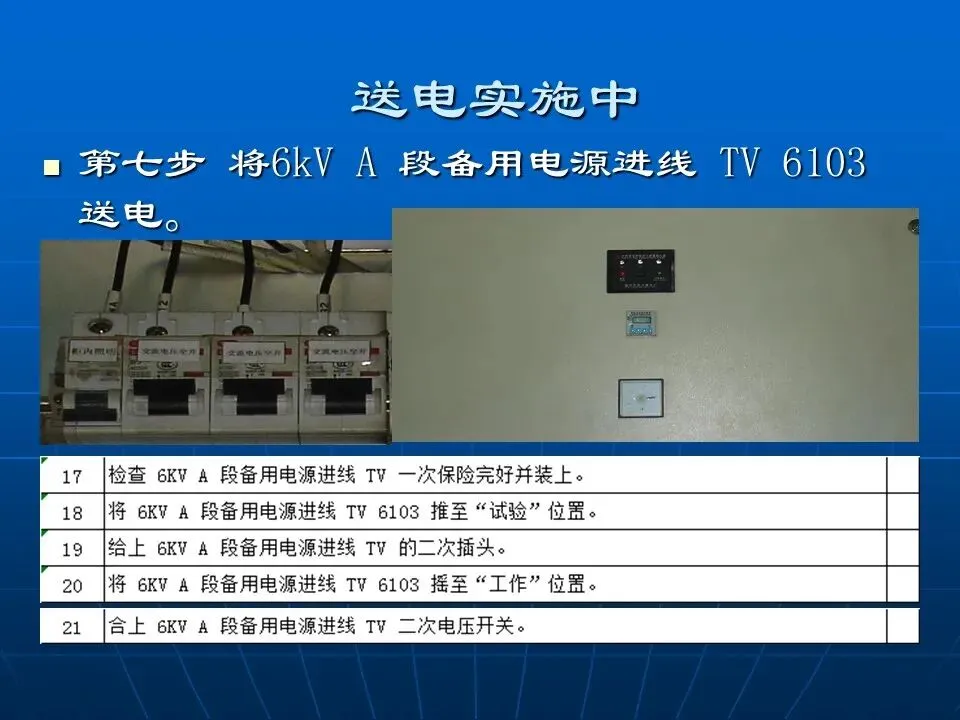

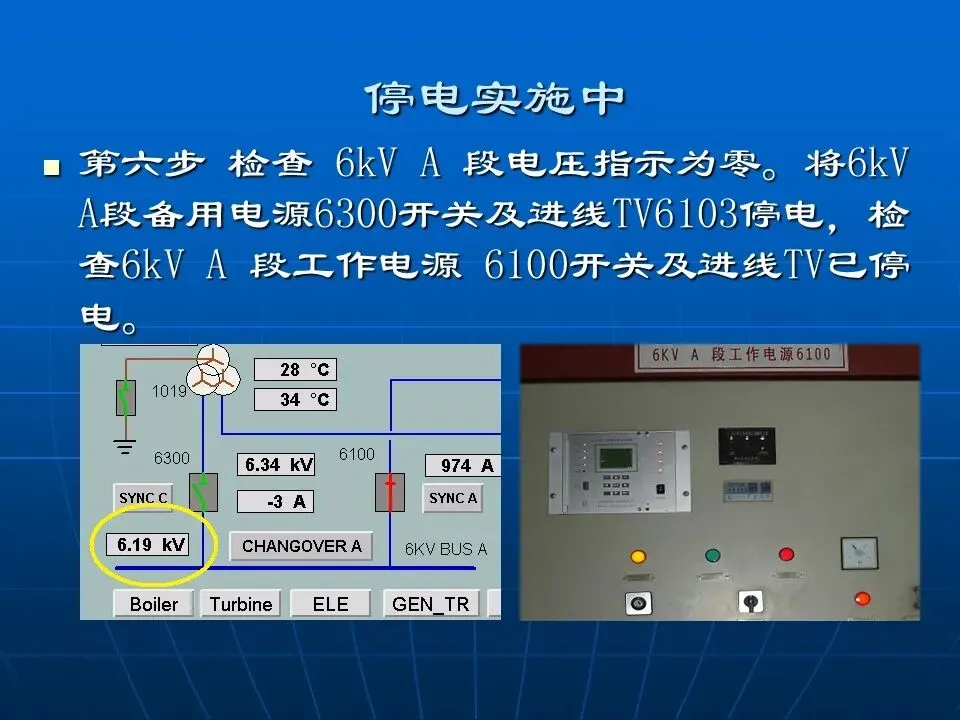

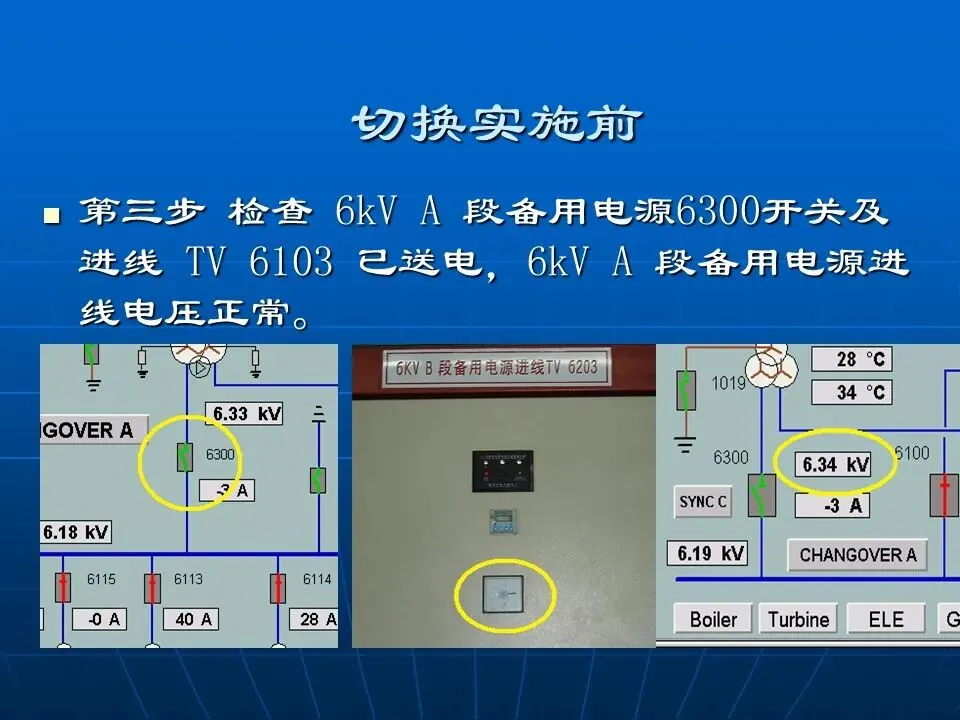

将6kV A段备用电源6300开关及进线TV6103停电，检查6kV A 段工作电源 6100开关及进线TV已停电。

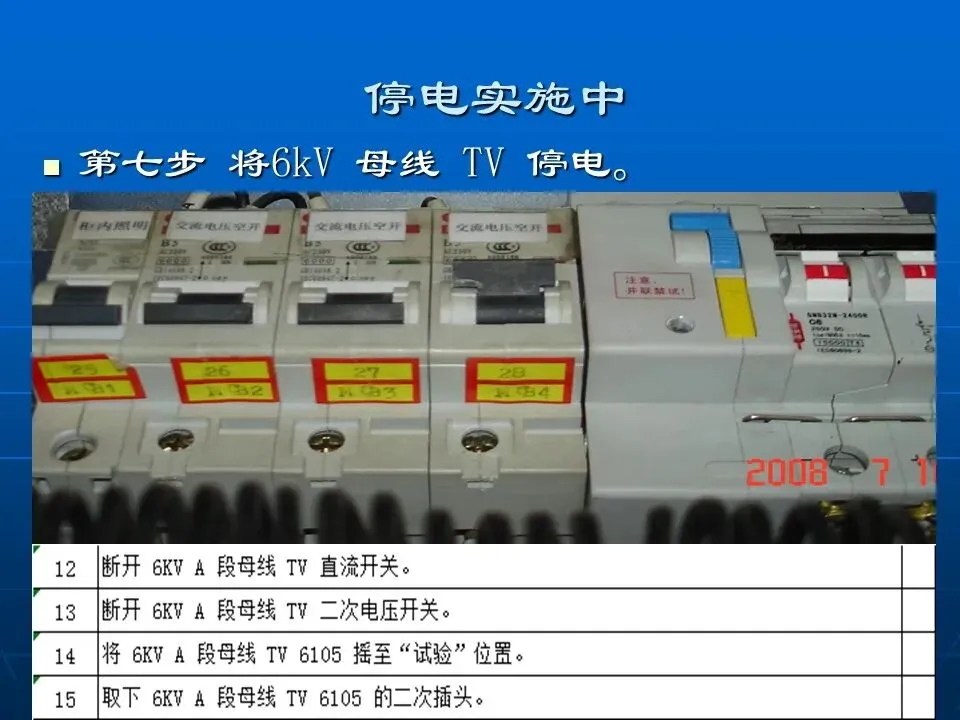

6kV 母线 TV 停电。

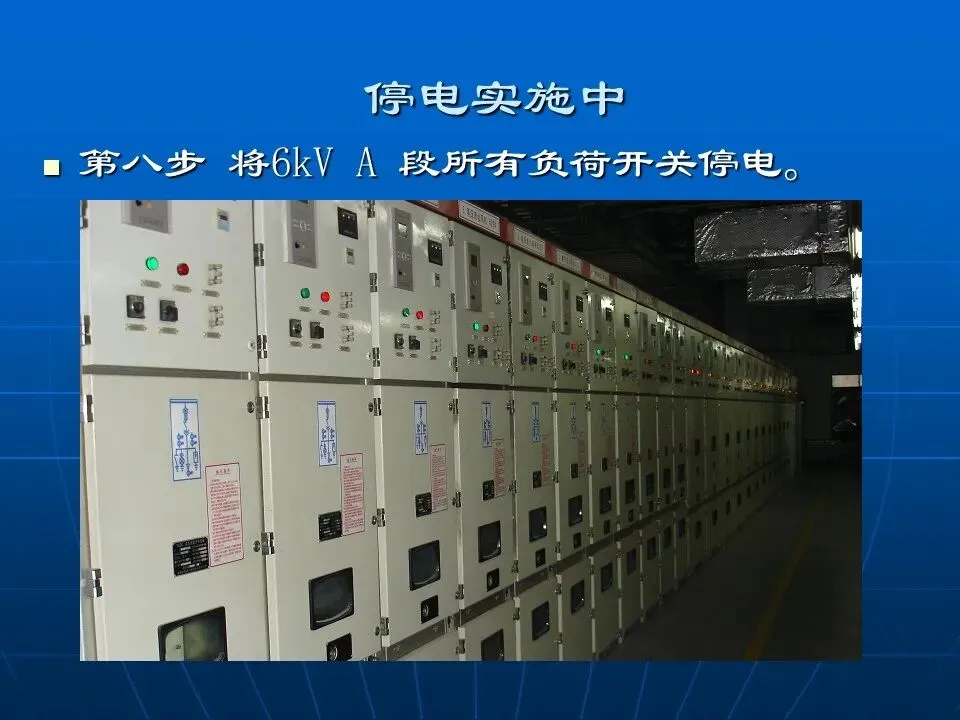

6kV A 段所有负荷开关停电。

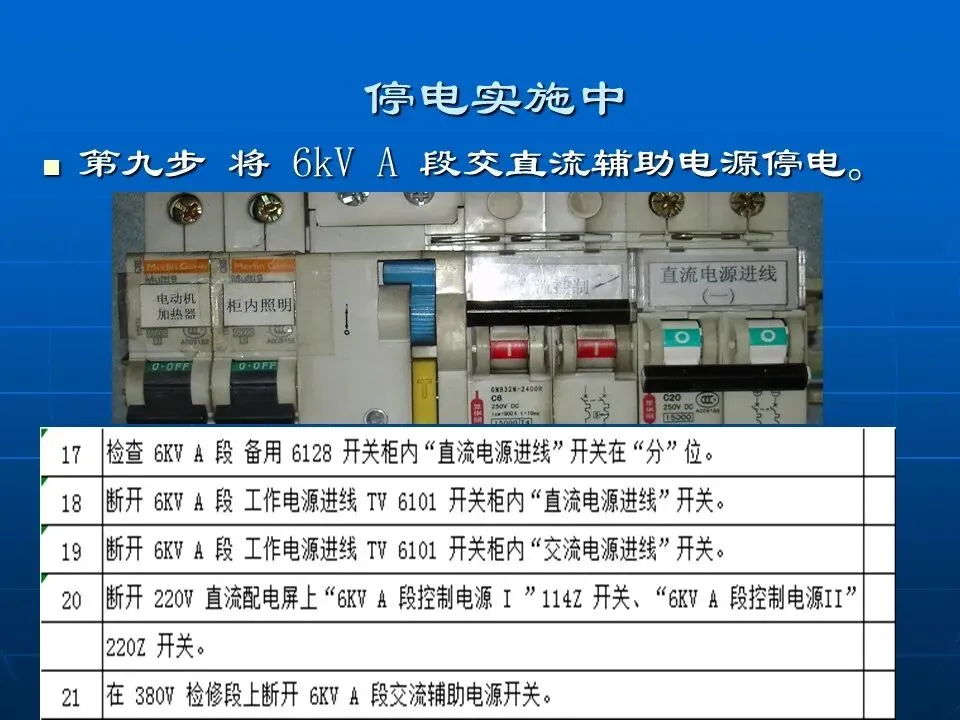

将 6kV A 段交直流辅助电源停电。

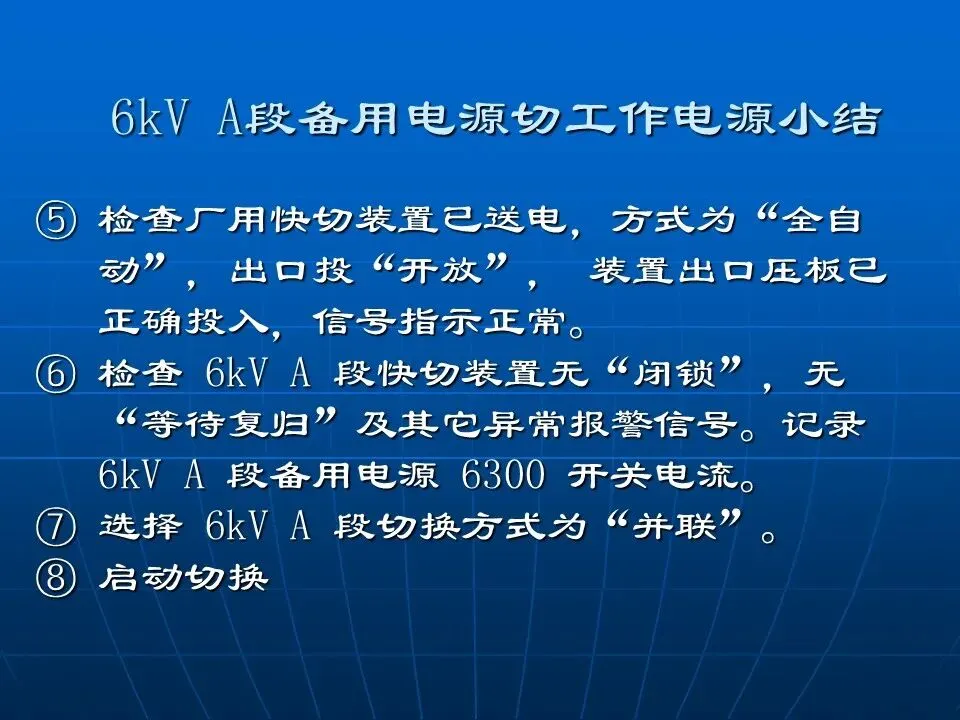

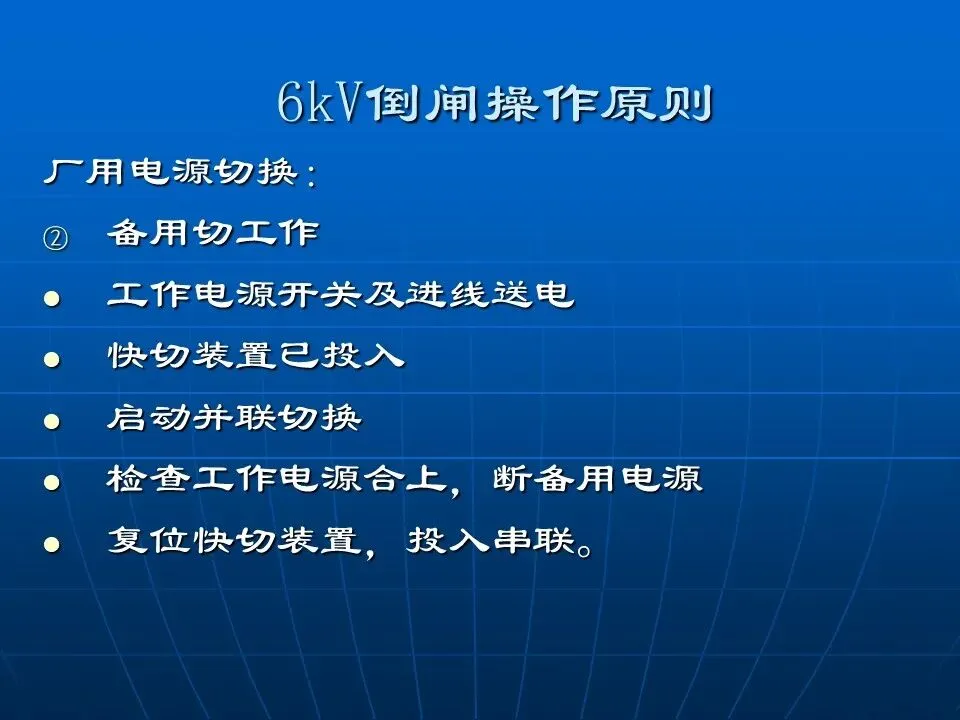

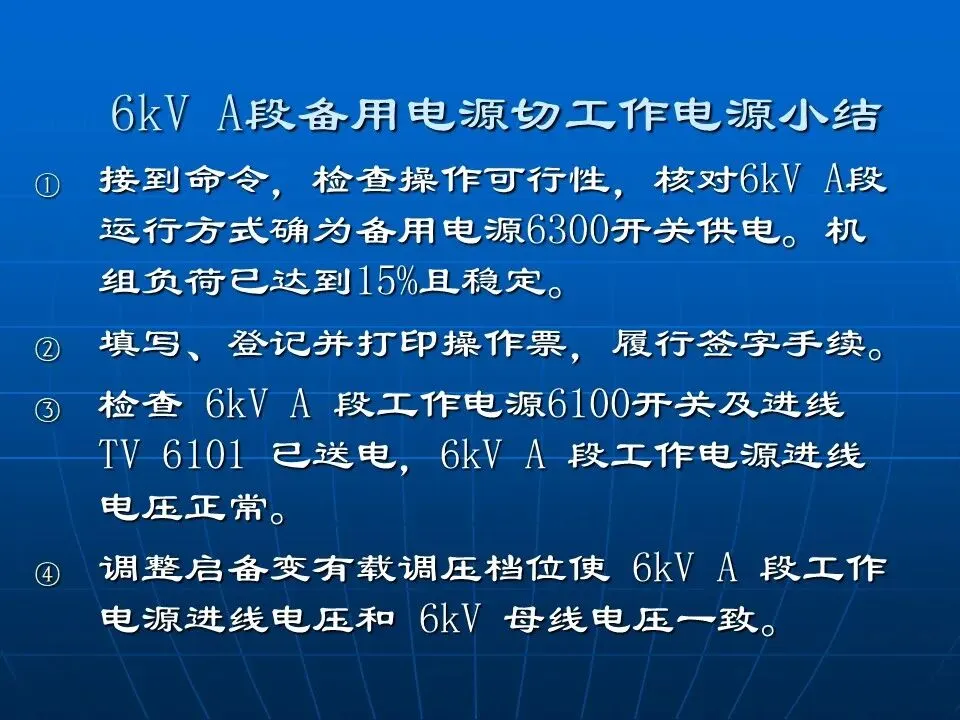

6kV A段备用电源切工作电源小结

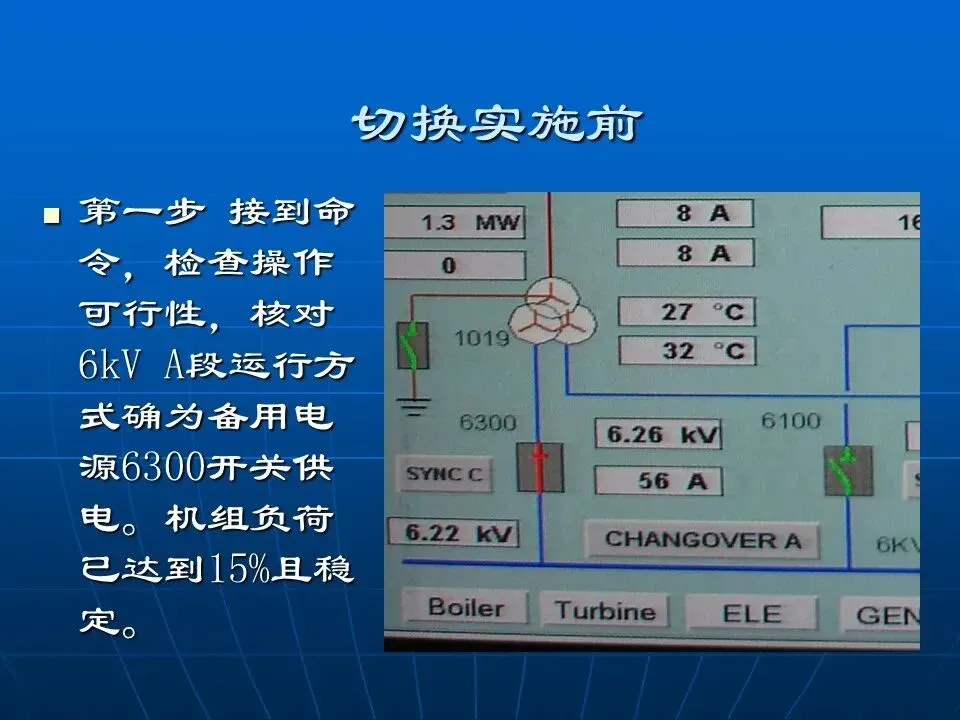

接到命令，检查操作可行性，核对6kV A段运行方式确为备用电源6300开关供电。机组负荷已达到15%且稳定。

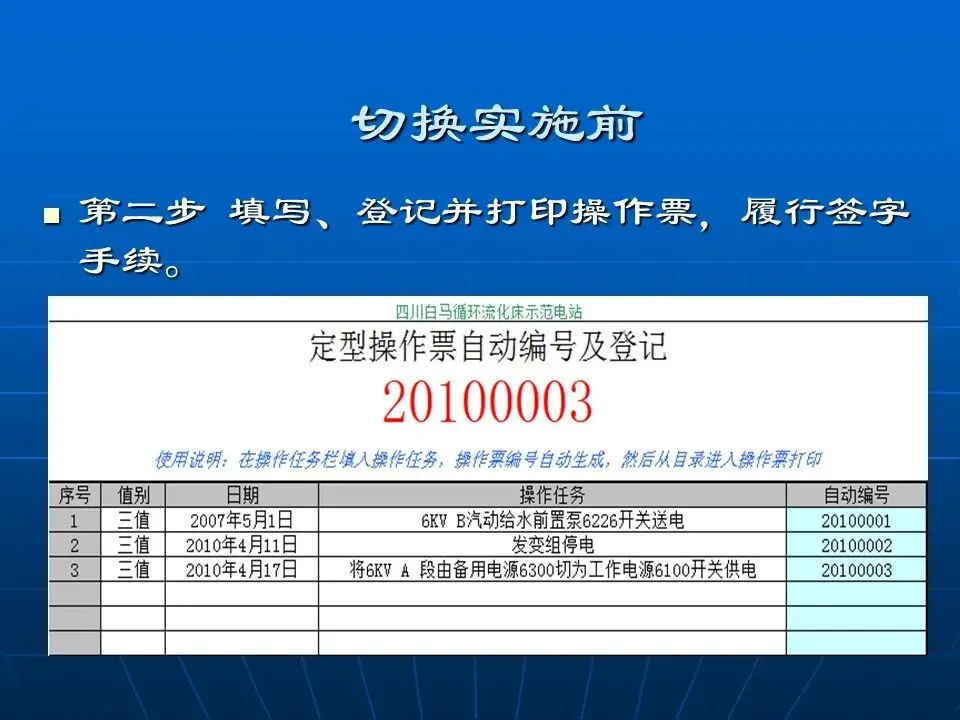

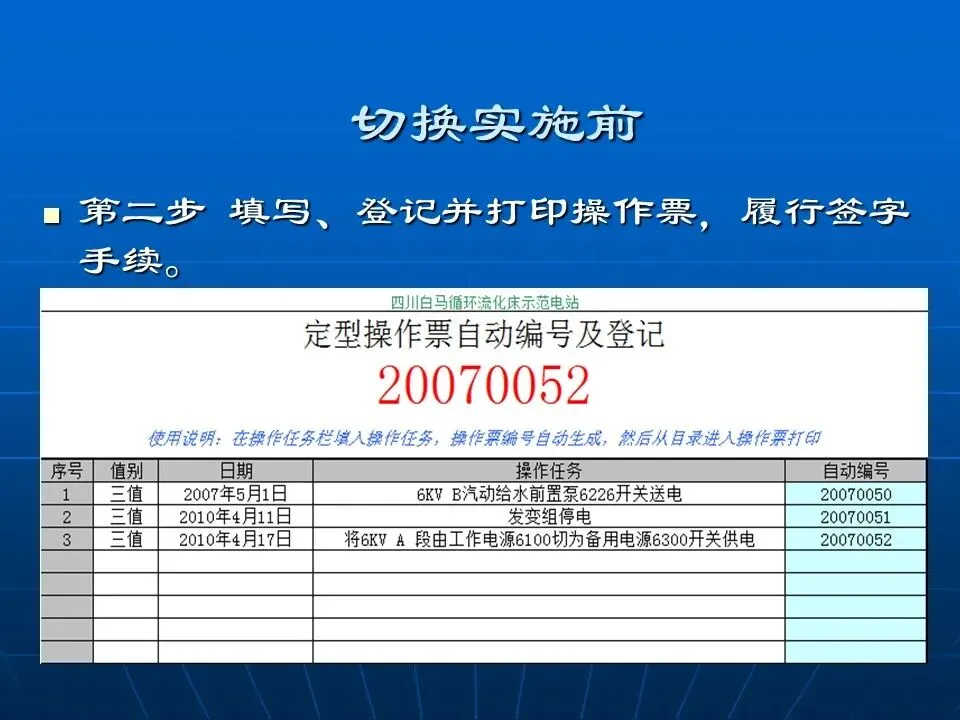

填写、登记并打印操作票，履行签字手续。

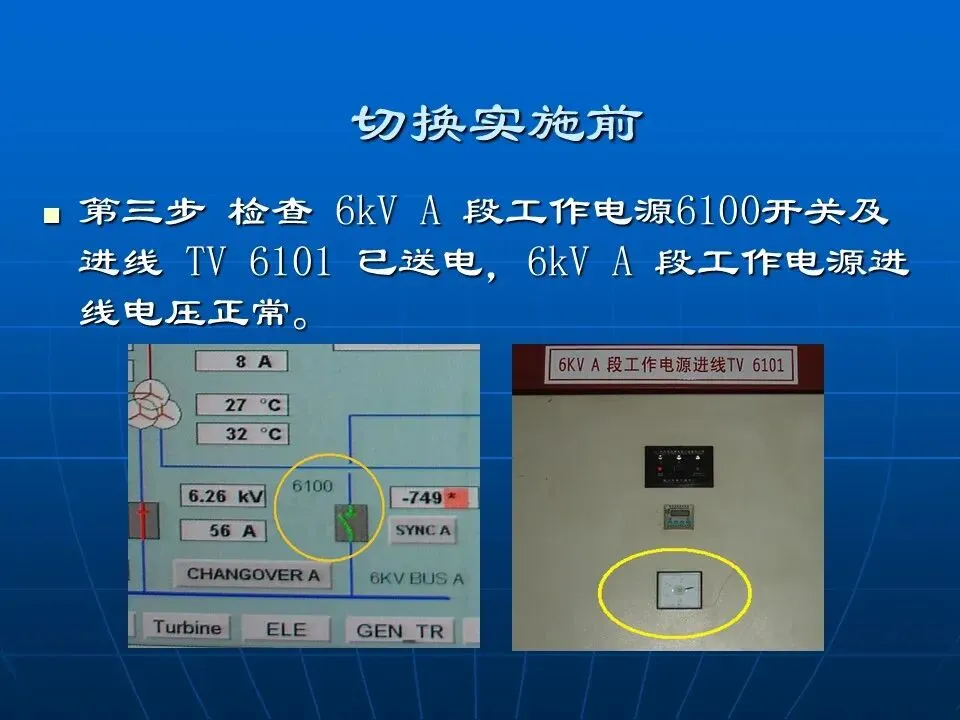

检查 6kV A 段工作电源6100开关及进线 TV 6101 已送电，6kV A 段工作电源进线电压正常。

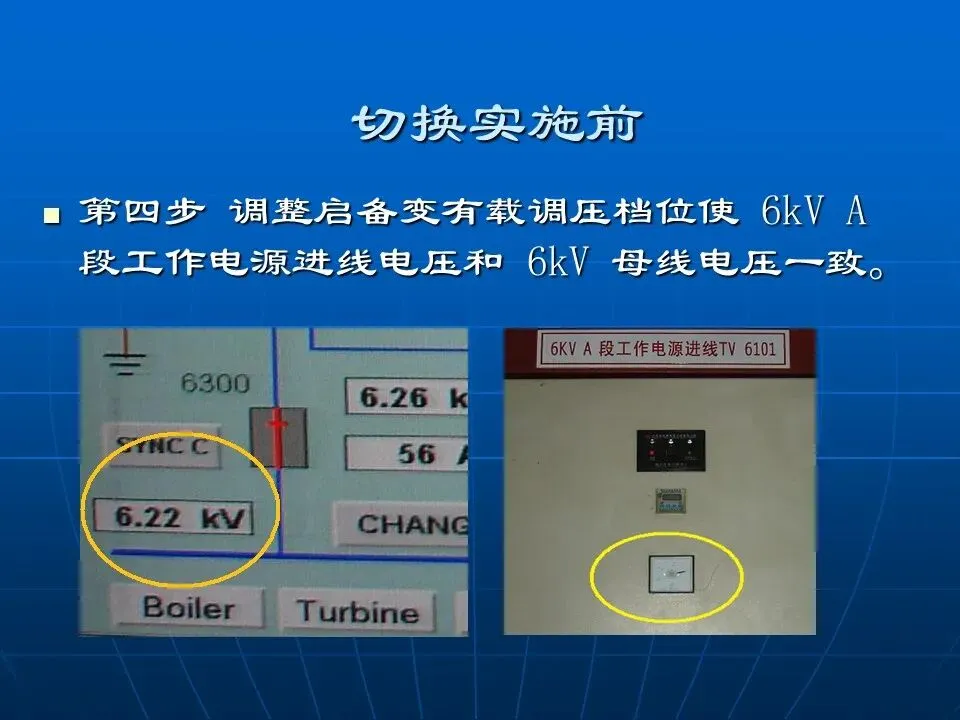

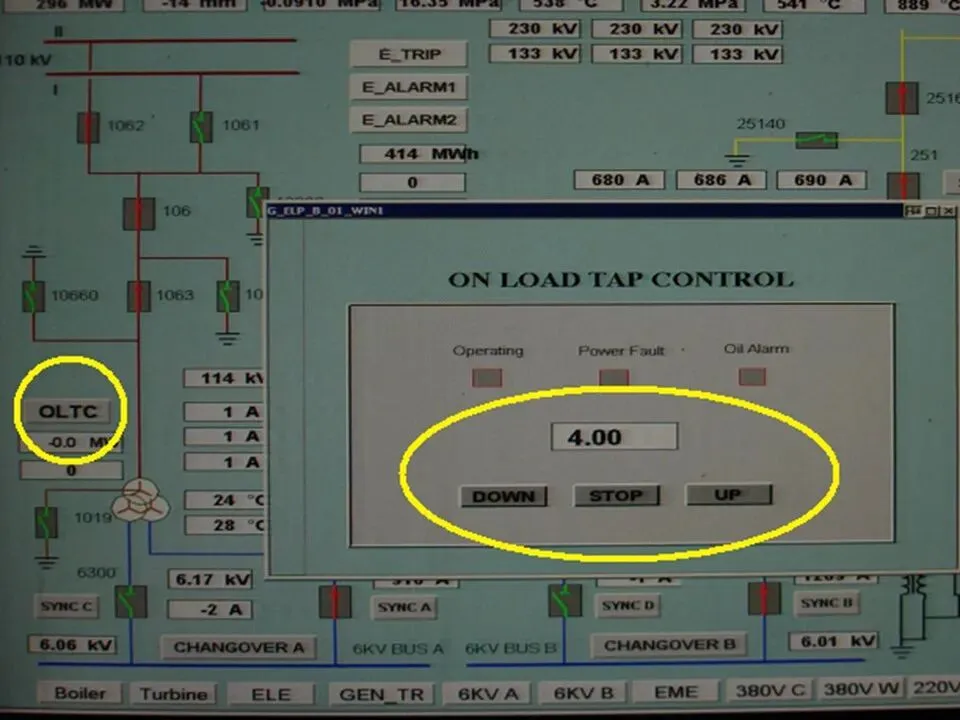

调整启备变有载调压档位使 6kV A 段工作电源进线电压和 6kV 母线电压一致。

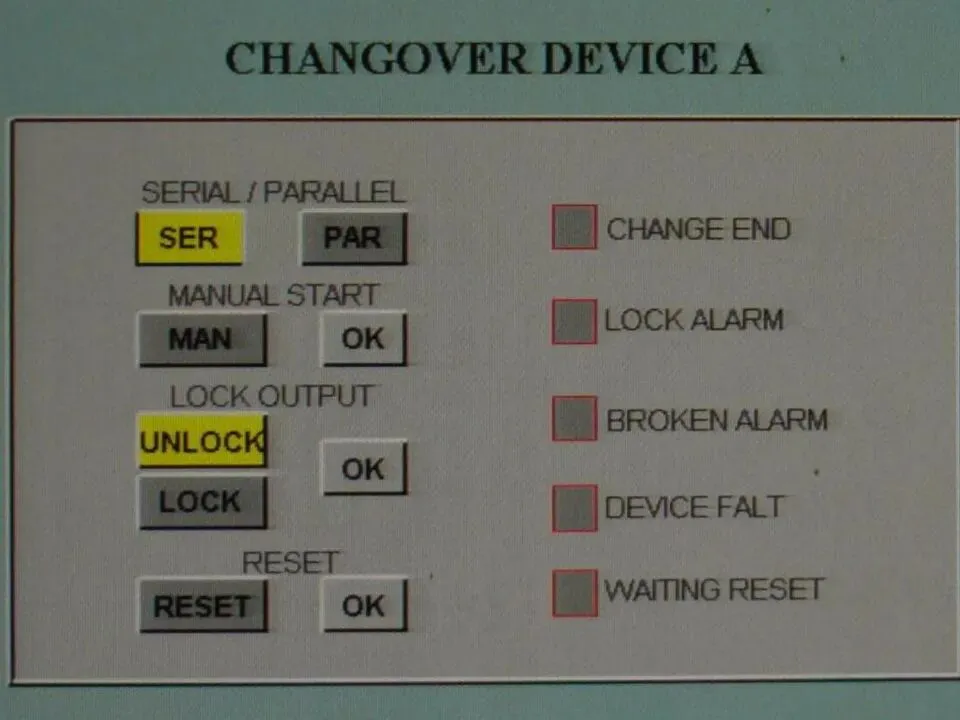

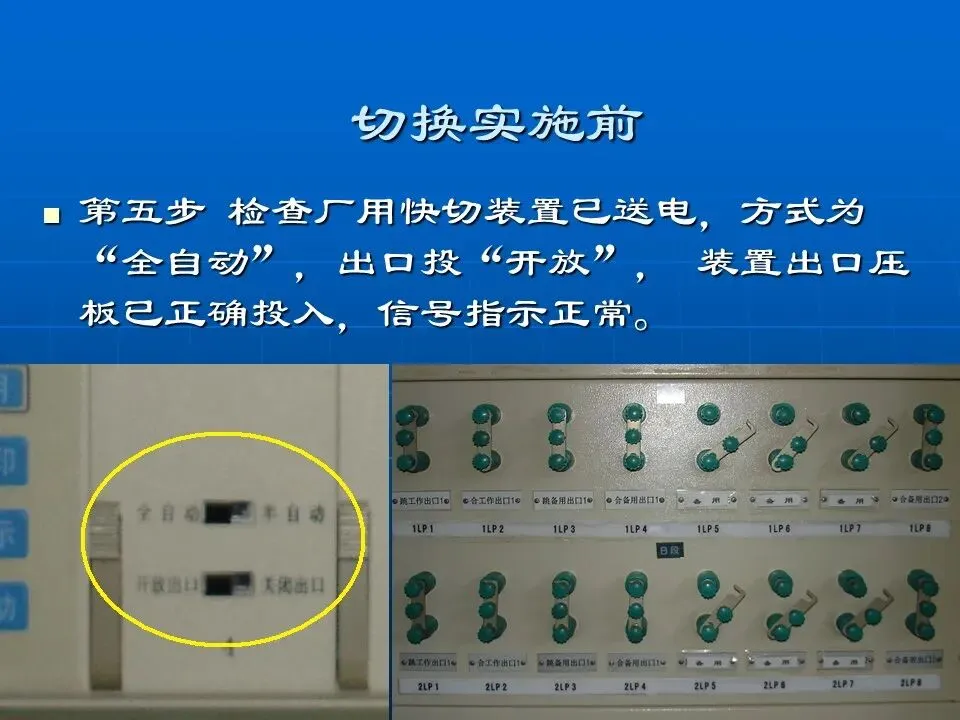

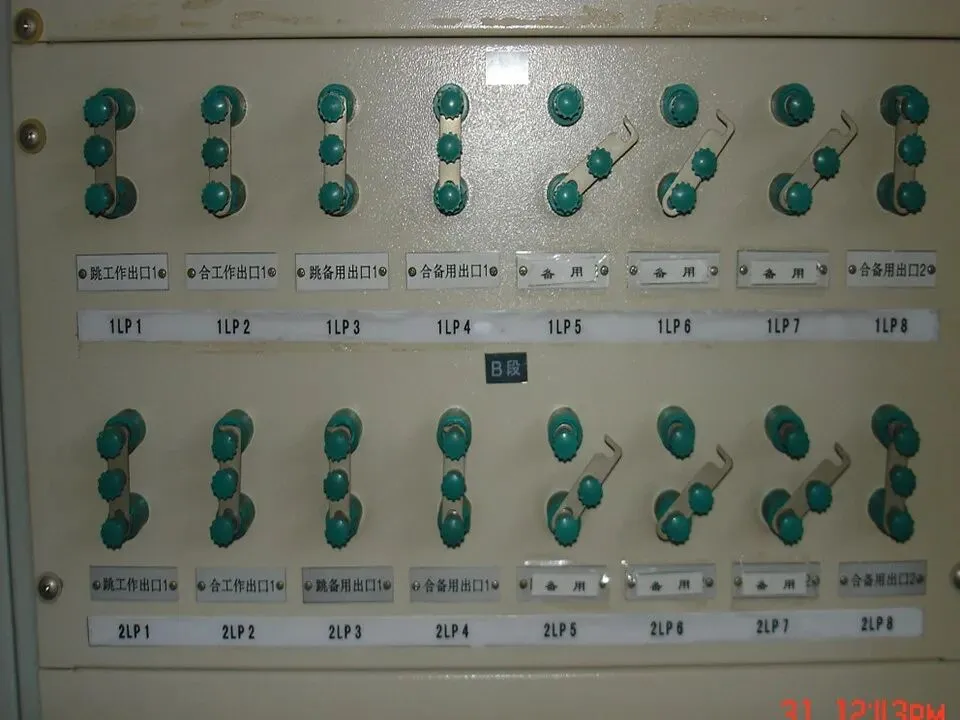

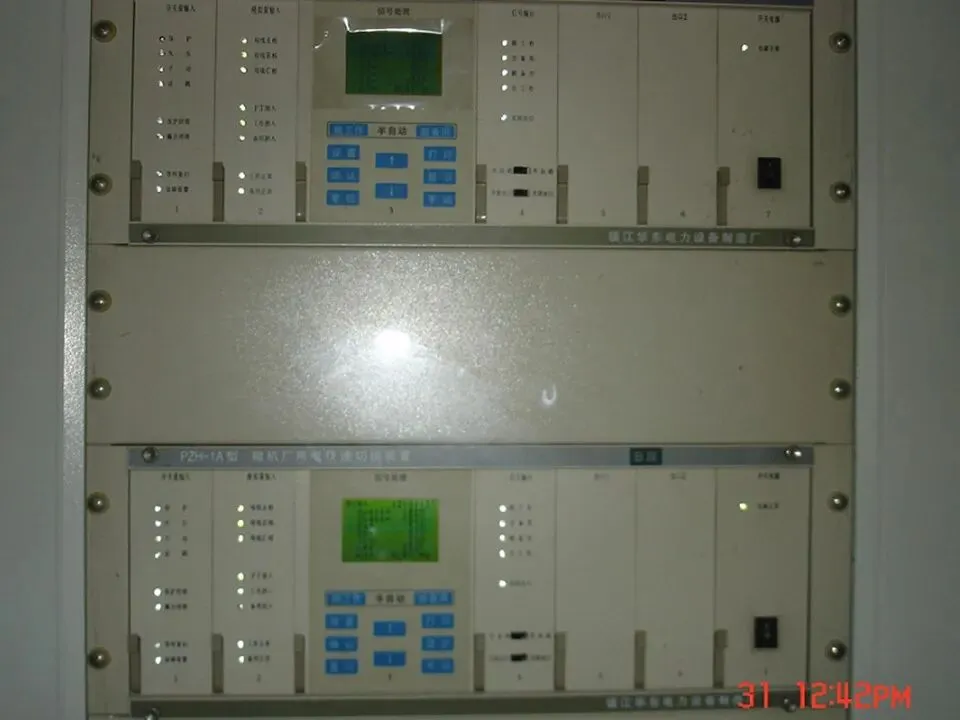

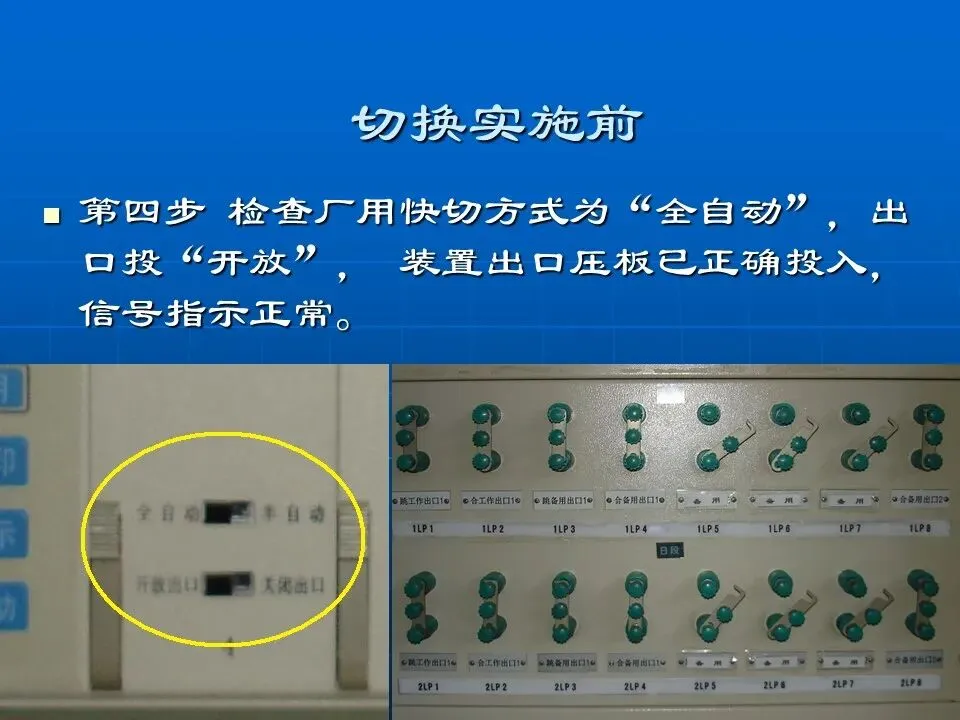

检查厂用快切装置已送电，方式为“全自动”，出口投“开放”， 装置出口压板已正确投入，信号指示正常。

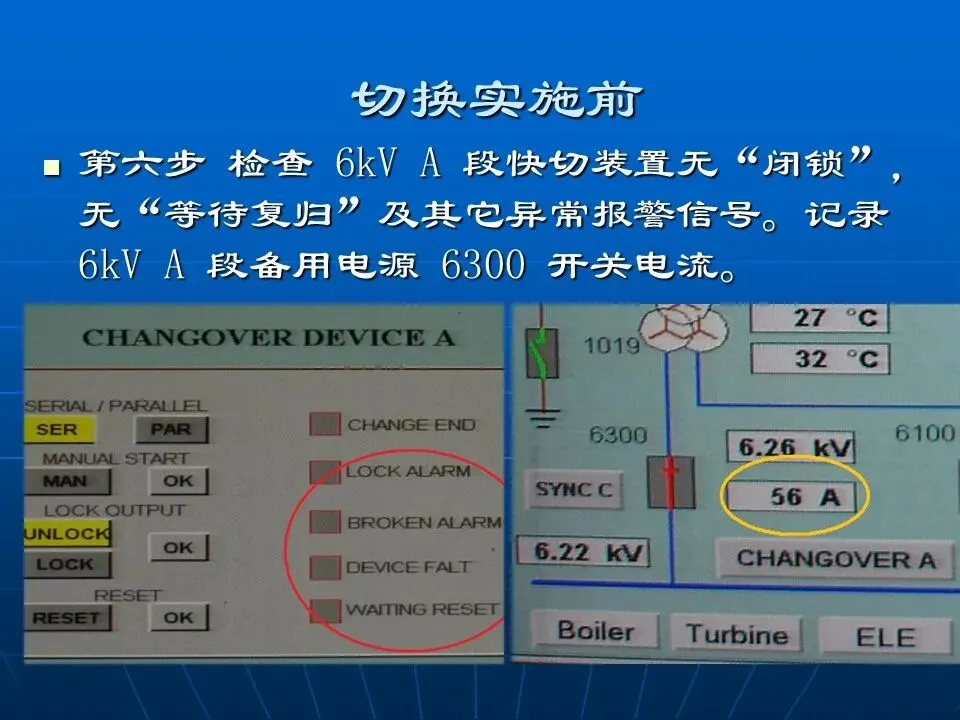

检查 6kV A 段快切装置无“闭锁”，无“等待复归”及其它异常报警信号。记录6kV A 段备用电源 6300 开关电流。

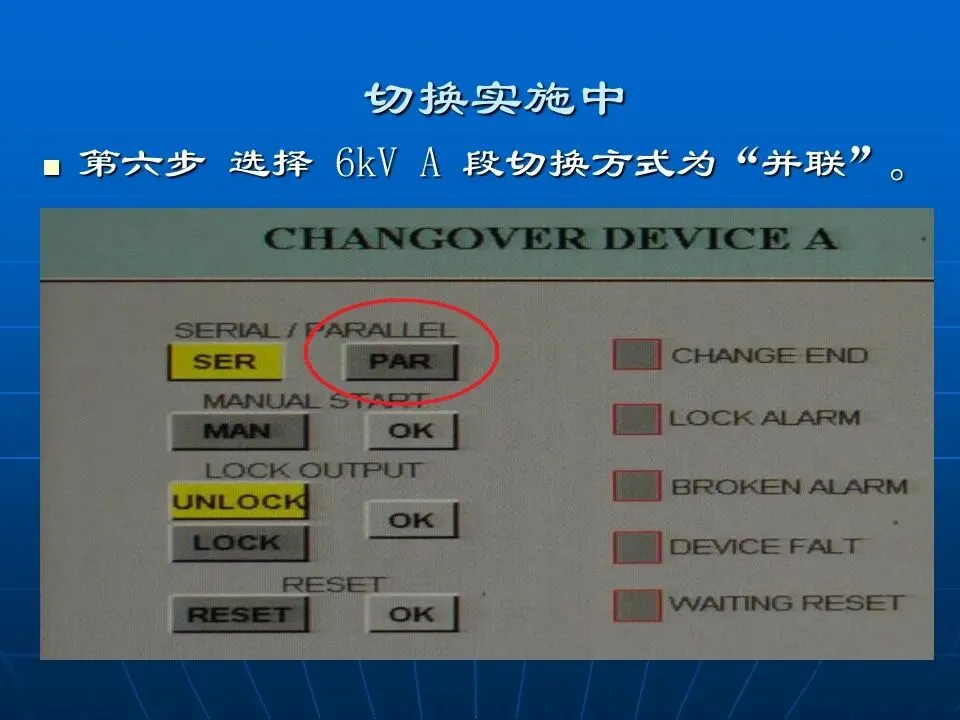

选择 6kV A 段切换方式为“并联”。

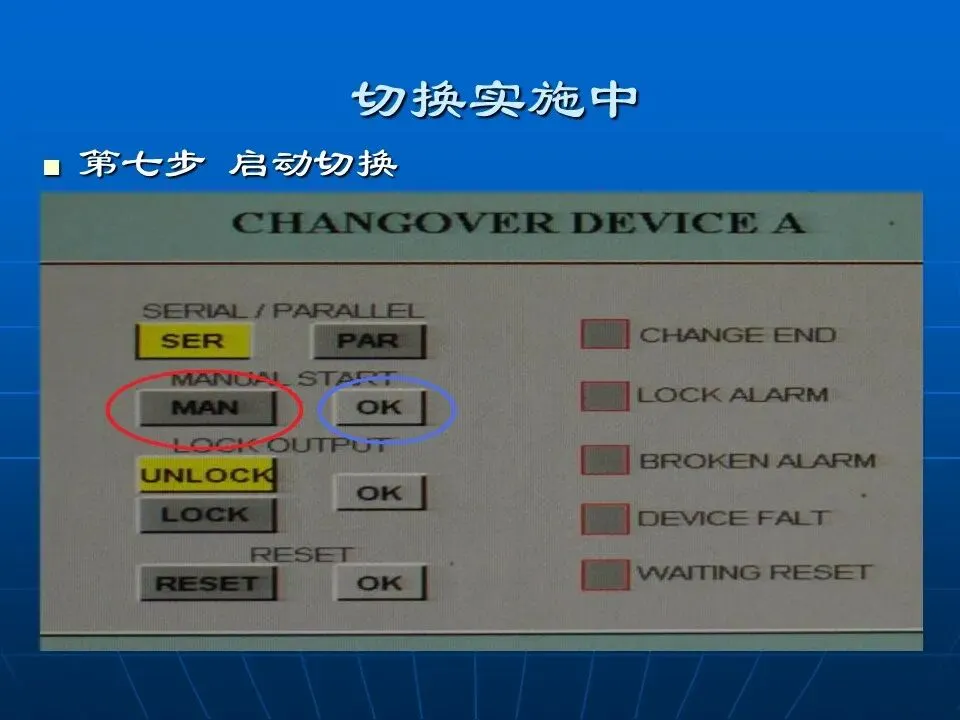

启动切换

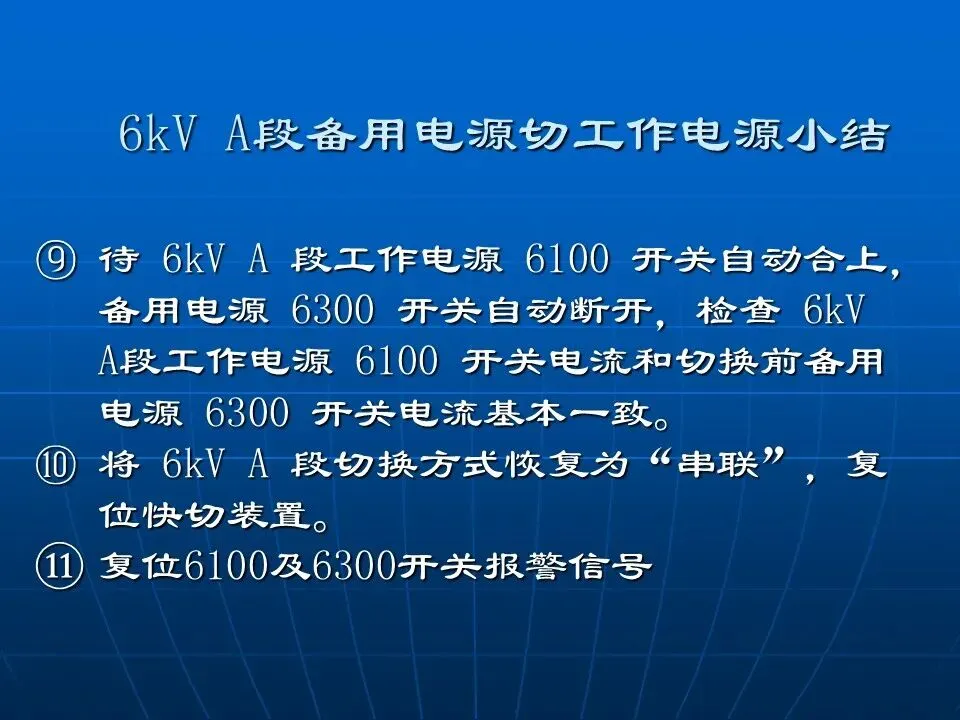

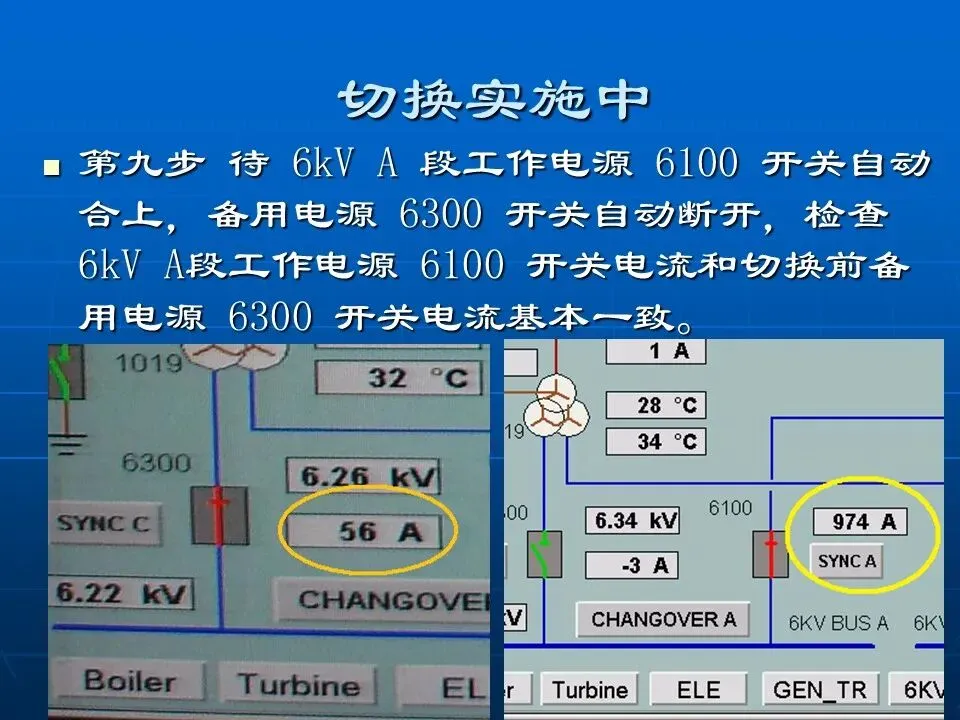

待 6kV A 段工作电源 6100 开关自动合上，备用电源 6300 开关自动断开，检查 6kV A段工作电源 6100 开关电流和切换前备用电源 6300 开关电流基本一致。

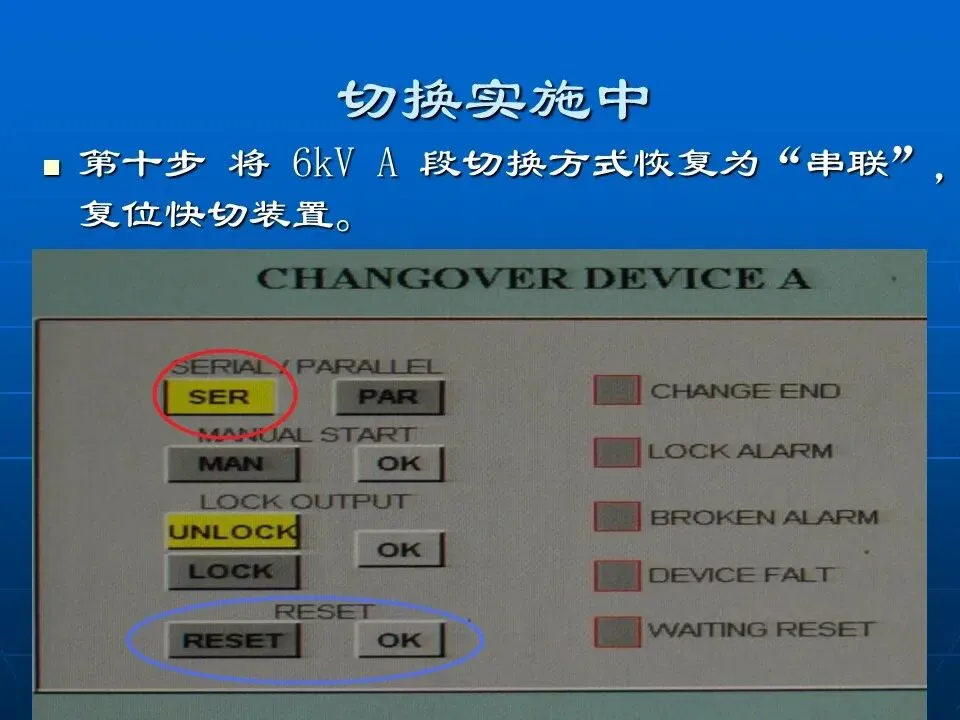

将 6kV A 段切换方式恢复为“串联”，复位快切装置。

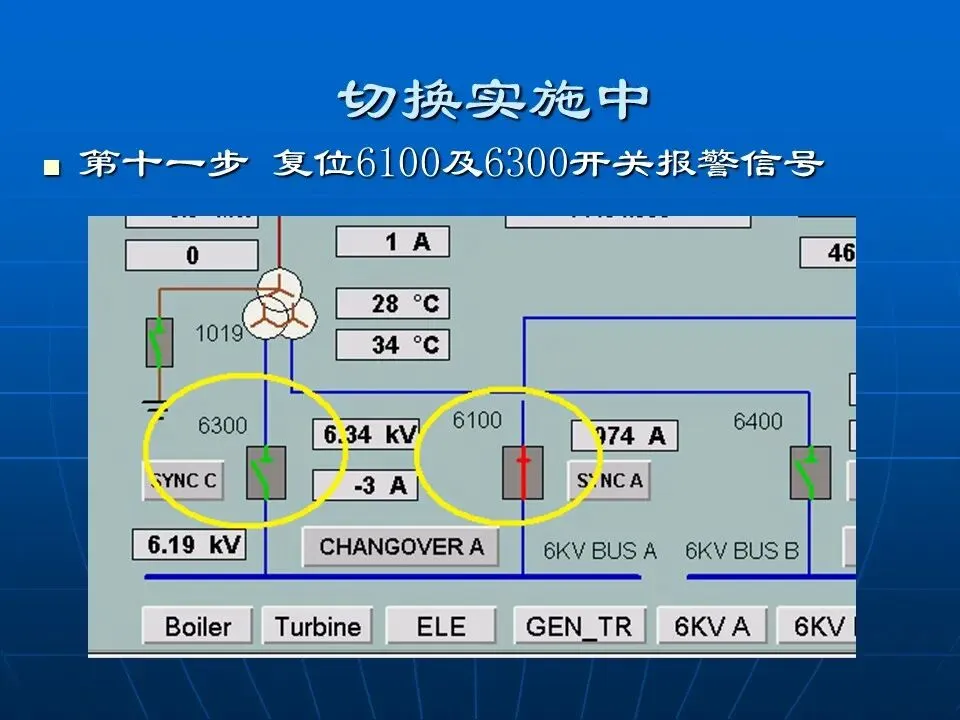

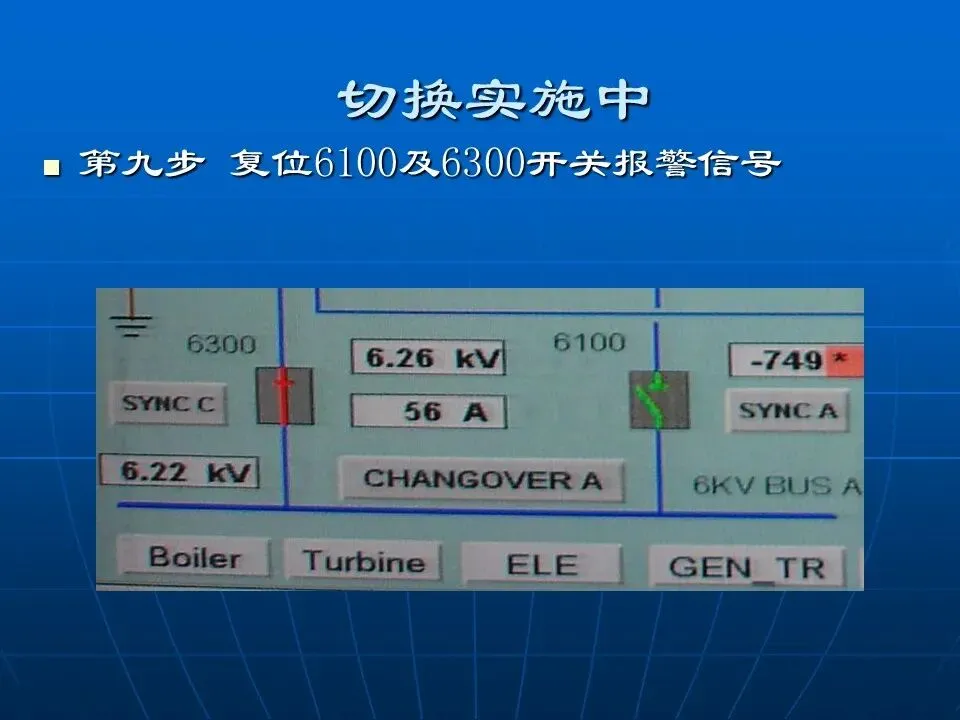

复位6100及6300开关报警信号
