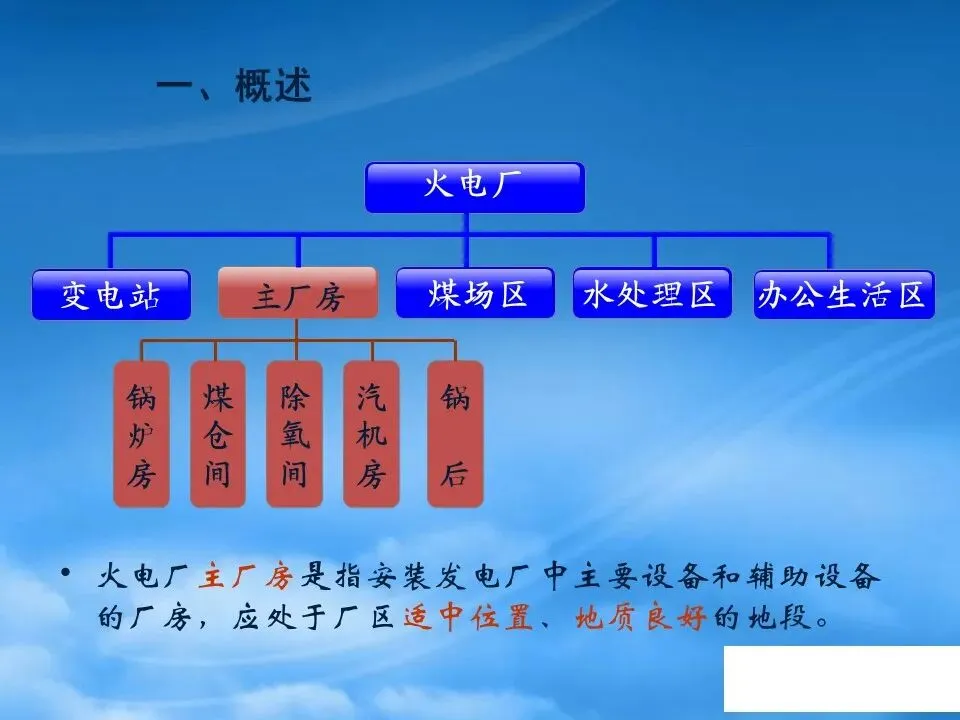

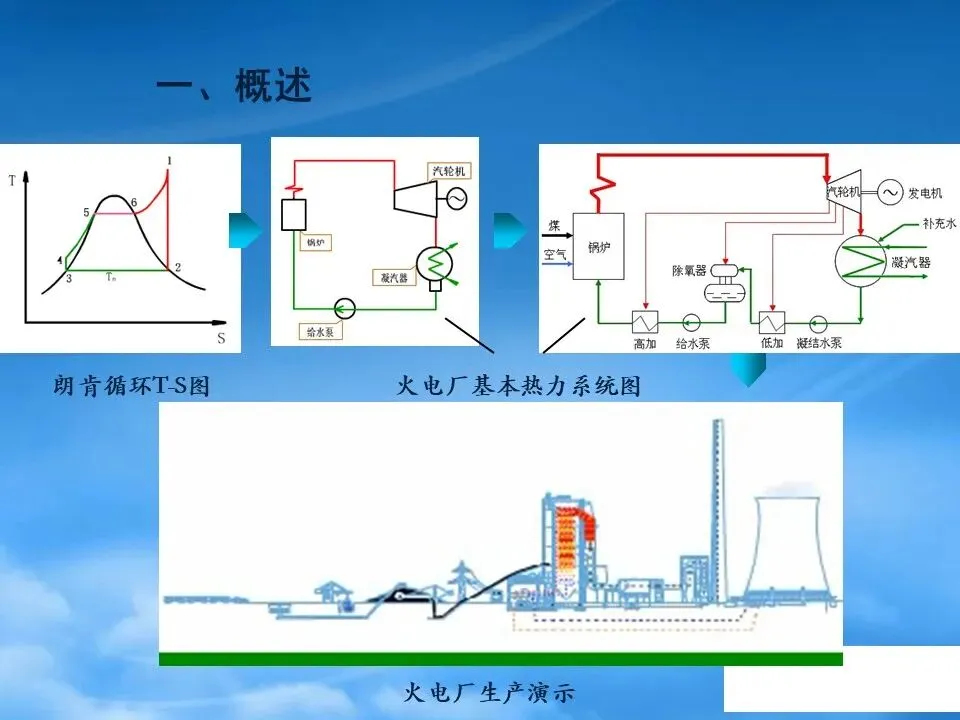

火电厂主厂房是指安装发电厂中主要设备和辅助设备的厂房，应处于厂区适中位置、地质良好的地段。

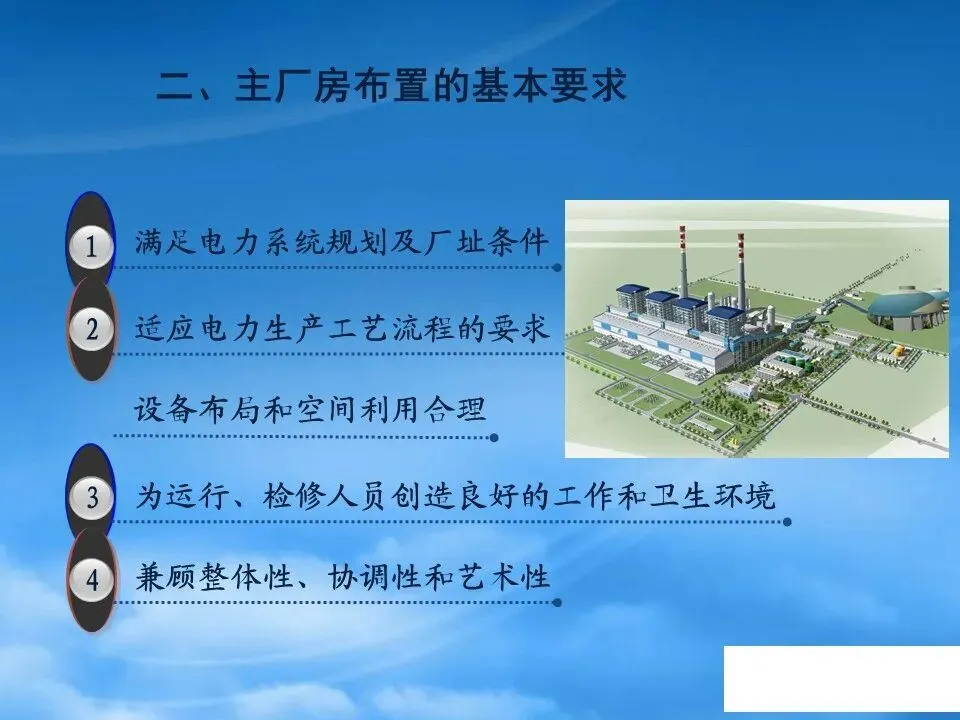

二、主厂房布置的基本要求

满足电力系统规划及厂址条件

适应电力生产工艺流程的要求

设备布局和空间利用合理

为运行、检修人员创造良好的工作和卫生环境

兼顾整体性、协调性和艺术性

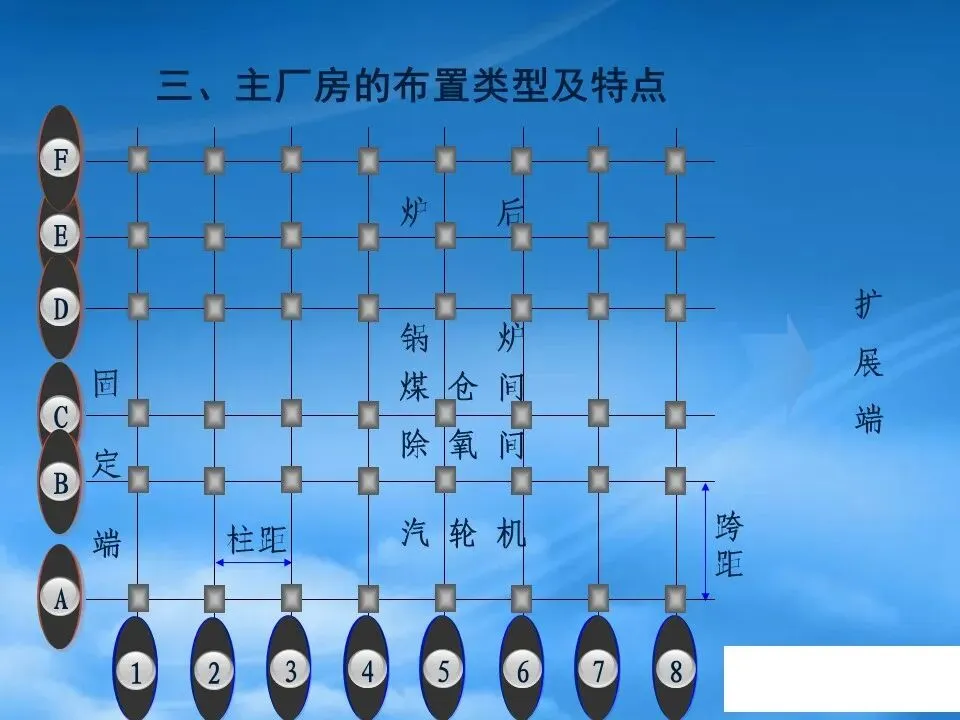

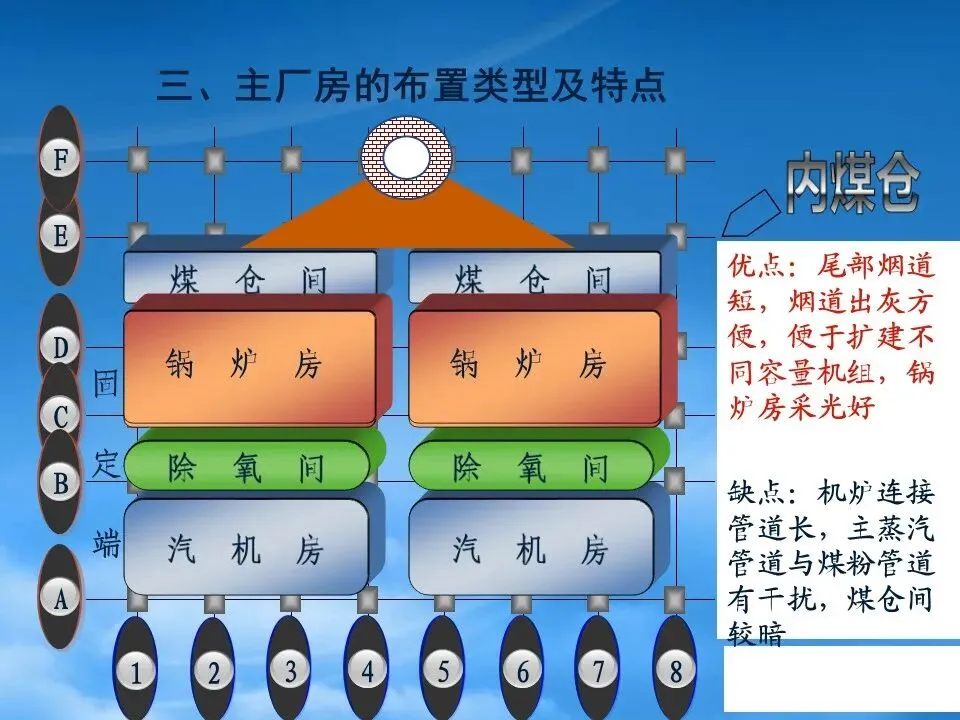

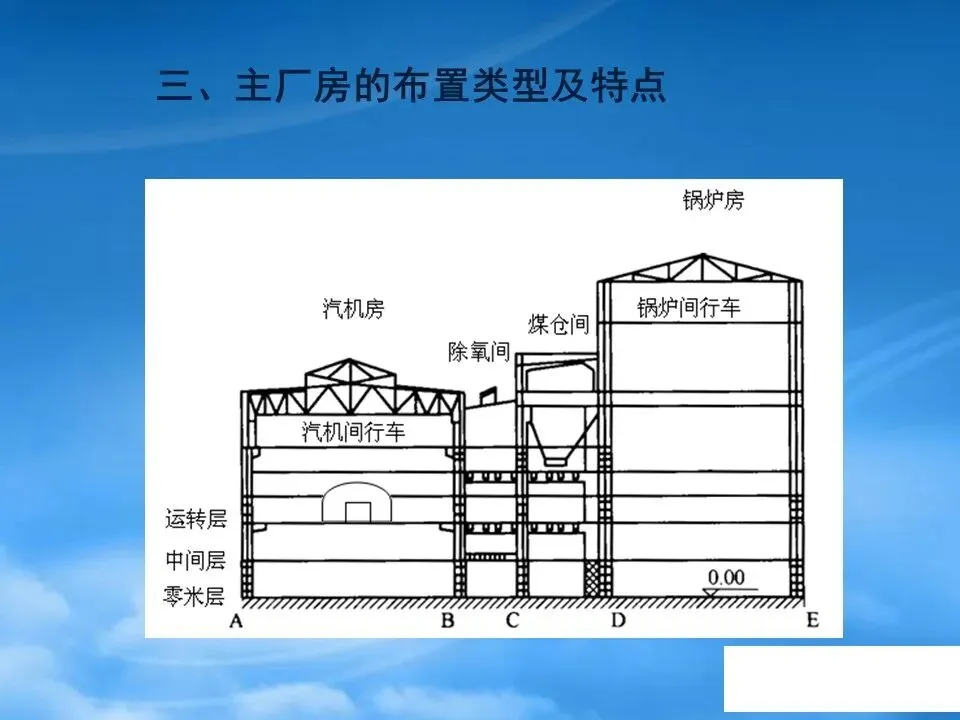

优点：符合生产工艺流程，粉-汽分离，煤仓间采光好

缺点：风烟管道长，辅助机械设备布置不集中，不利于扩建不同容量机组

优点：尾部烟道短，烟道出灰方便，便于扩建不同容量机组，锅炉房采光好

缺点：机炉连接管道长，主蒸汽管道与煤粉管道有干扰，煤仓间较暗

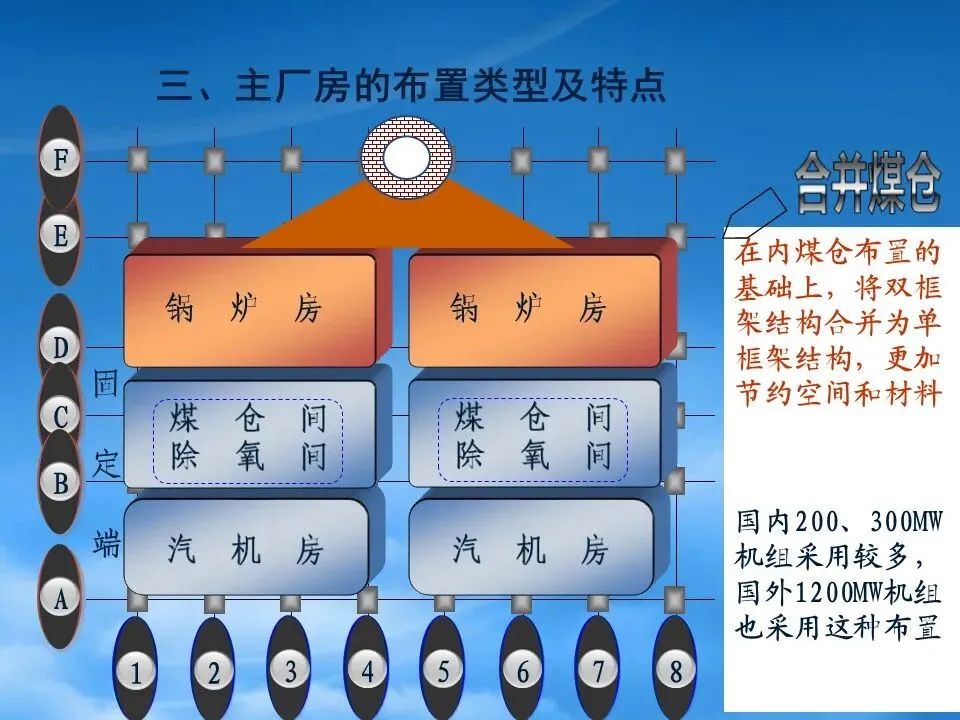

在内煤仓布置的基础上，将双框架结构合并为单框架结构，更加节约空间和材料

国内200、300MW机组采用较多，国外1200MW机组也采用这种布置

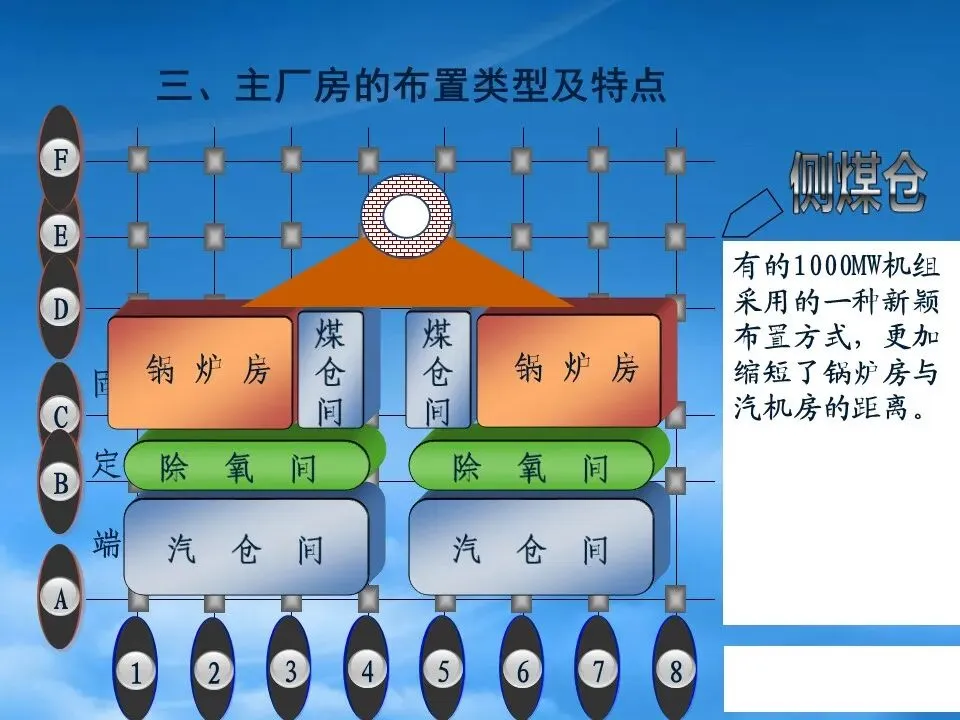

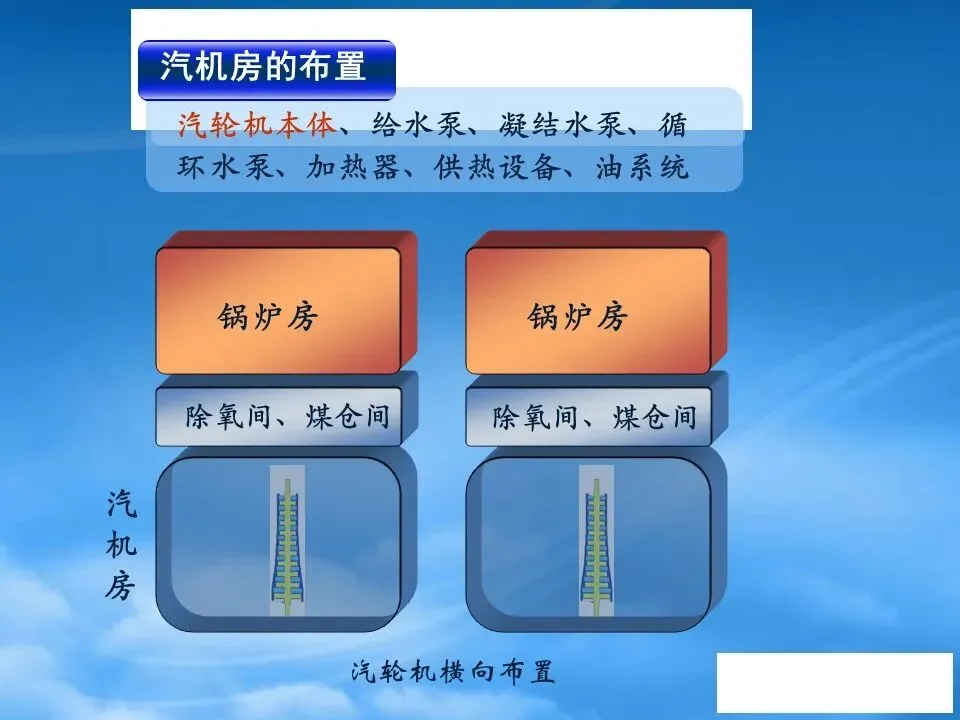

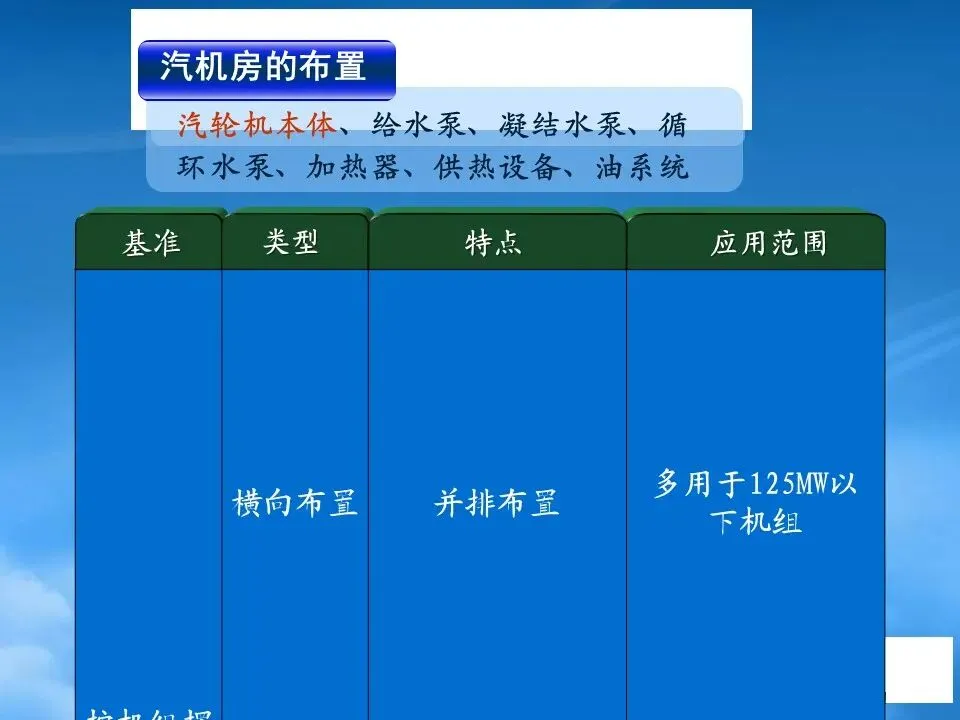

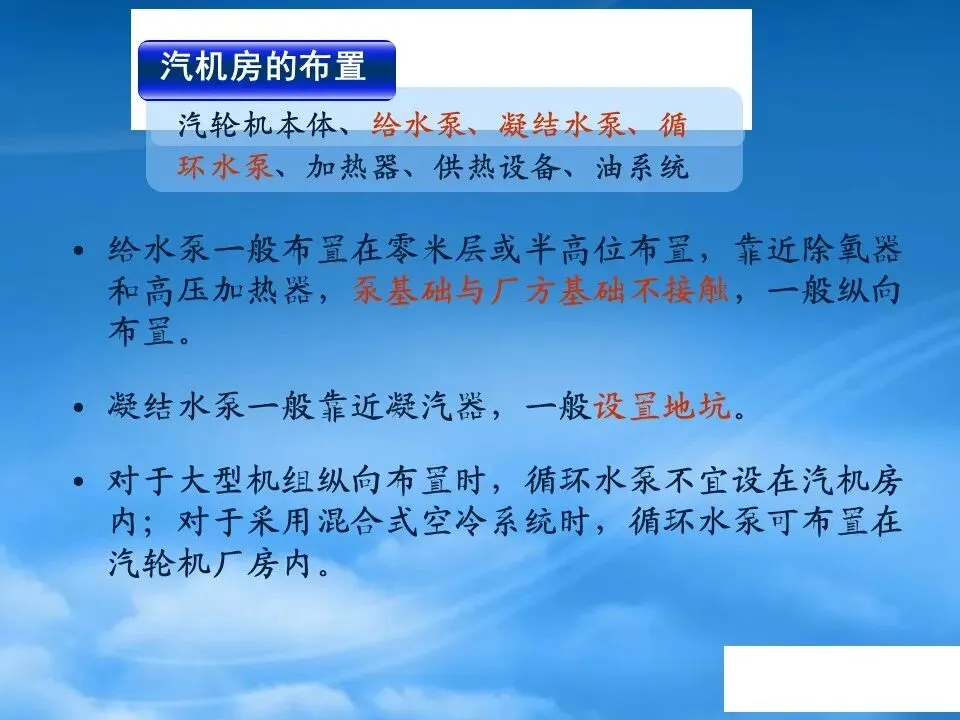

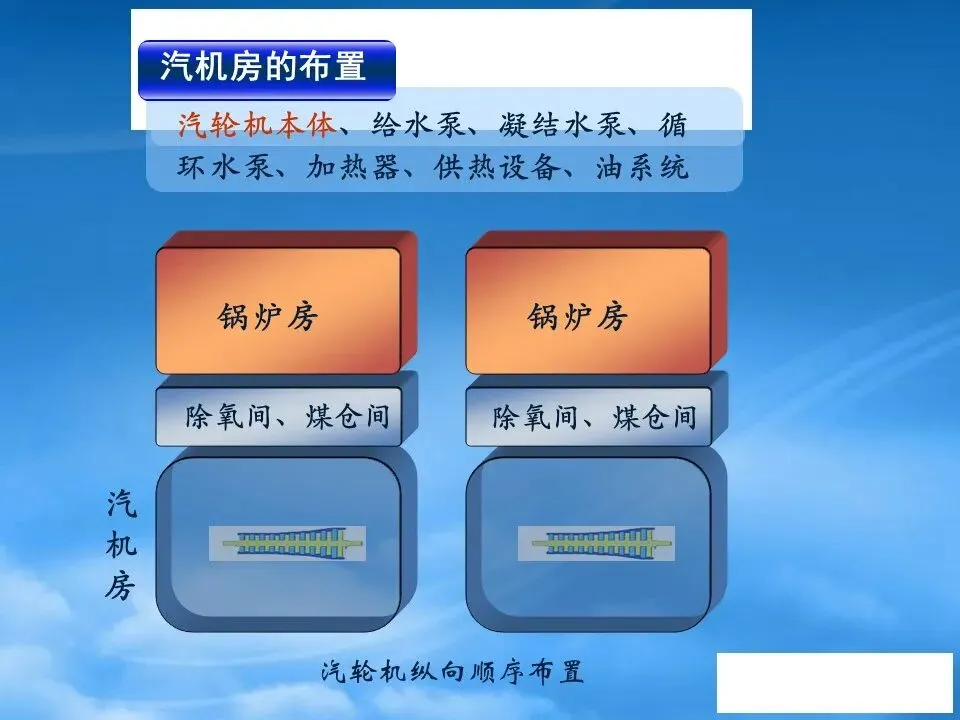

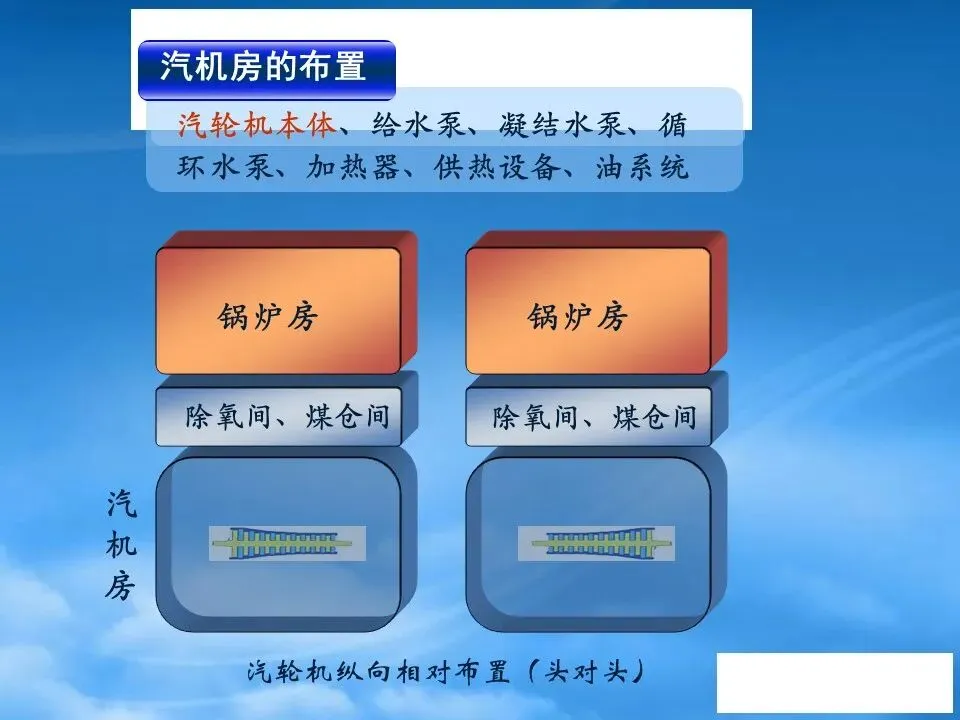

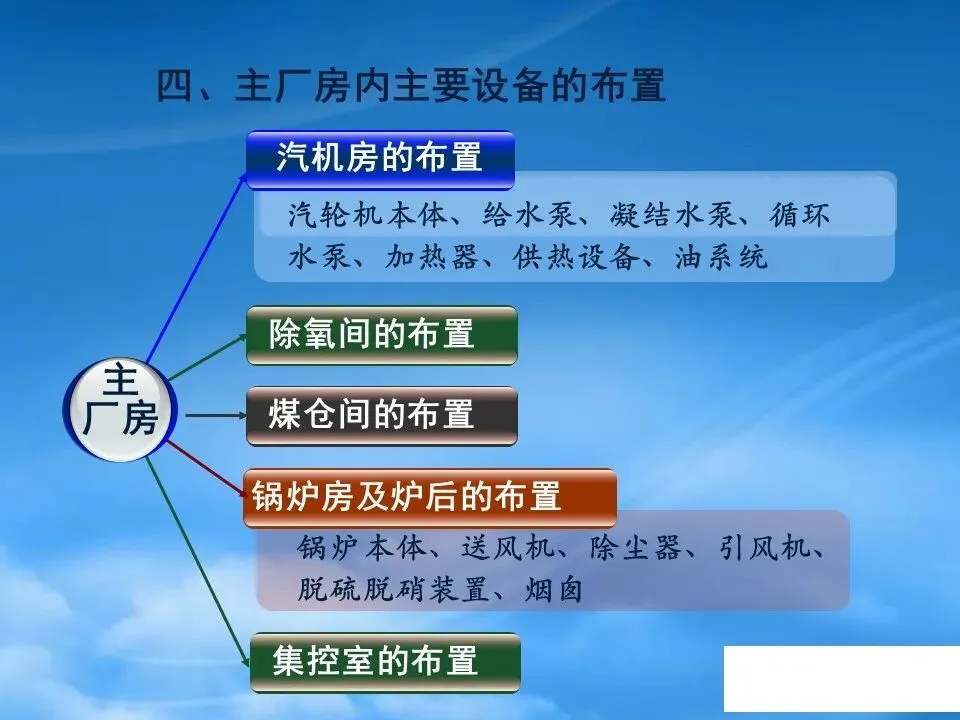

给水泵一般布置在零米层或半高位布置，靠近除氧器和高压加热器，泵基础与厂方基础不接触，一般纵向布置。

凝结水泵一般靠近凝汽器，一般设置地坑。

对于大型机组纵向布置时，循环水泵不宜设在汽机房内；对于采用混合式空冷系统时，循环水泵可布置在汽轮机厂房内。

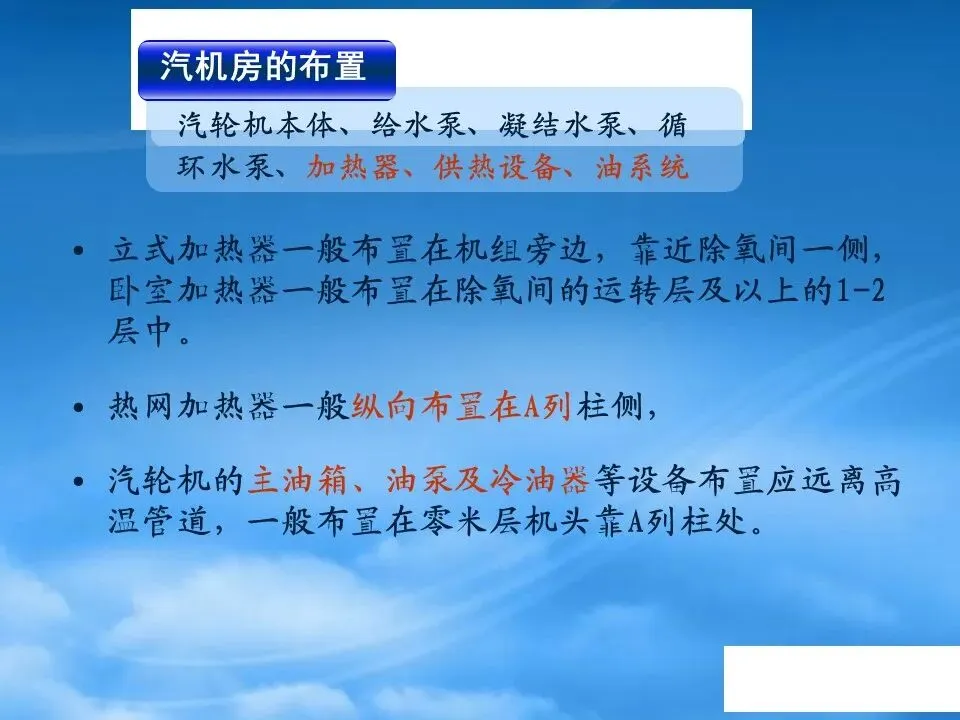

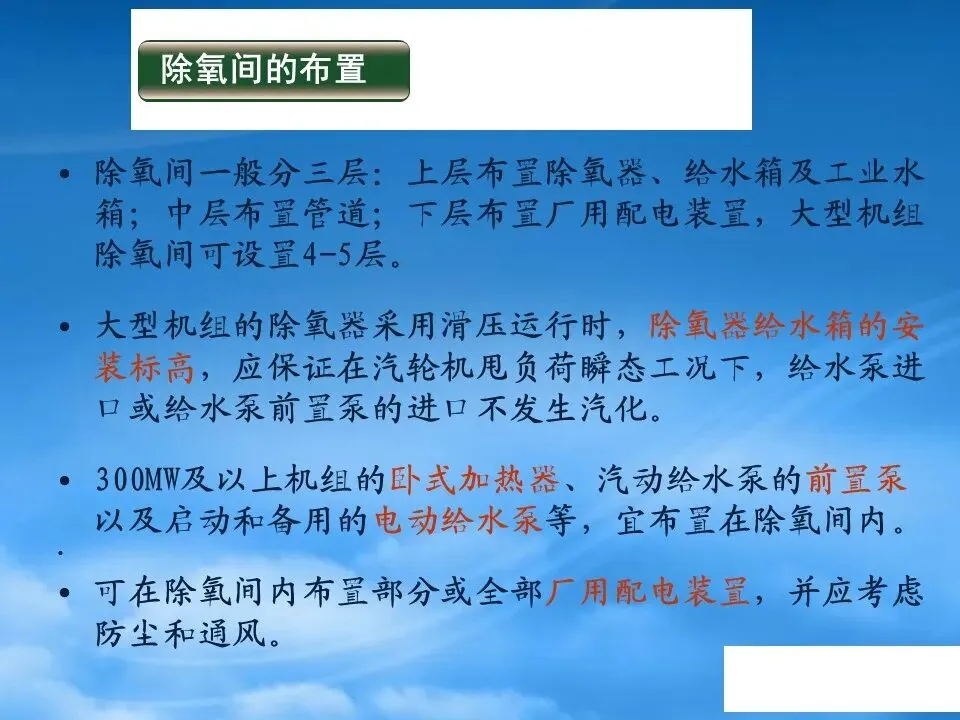

立式加热器一般布置在机组旁边，靠近除氧间一侧，卧室加热器一般布置在除氧间的运转层及以上的1-2层中。

热网加热器一般纵向布置在A列柱侧，

汽轮机的主油箱、油泵及冷油器等设备布置应远离高温管道，一般布置在零米层机头靠A列柱处。
