UPS电源的基础知识培训课件.ppt

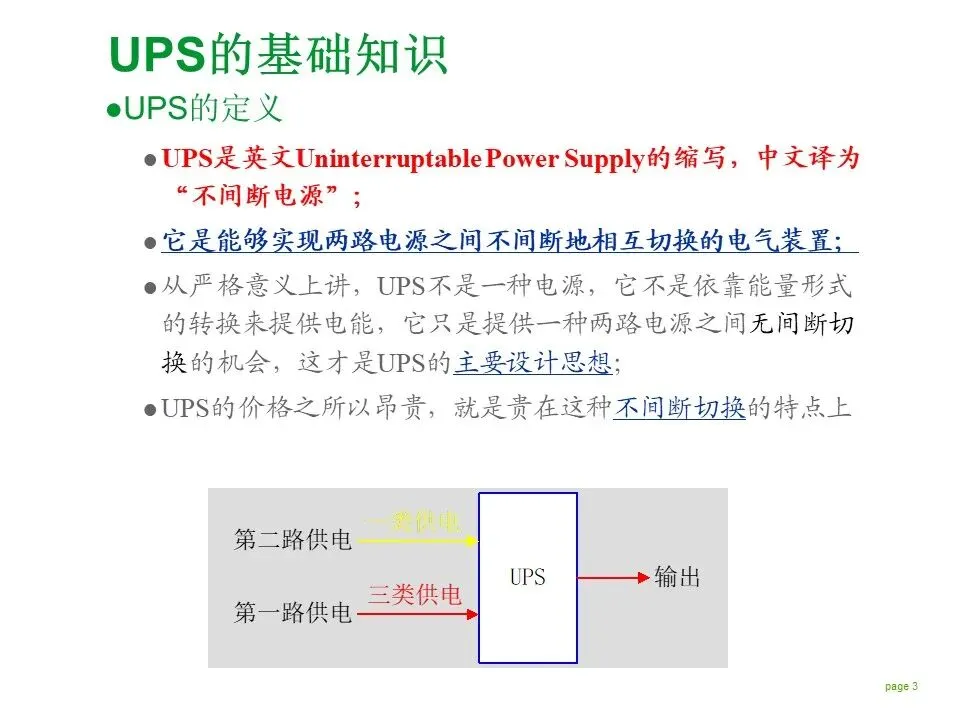

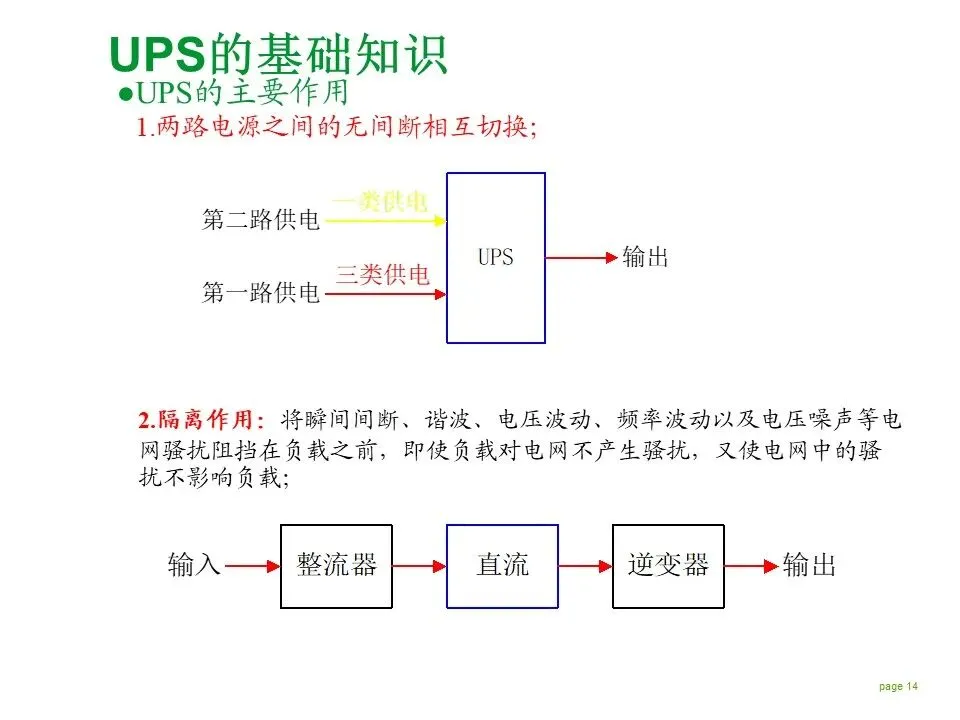

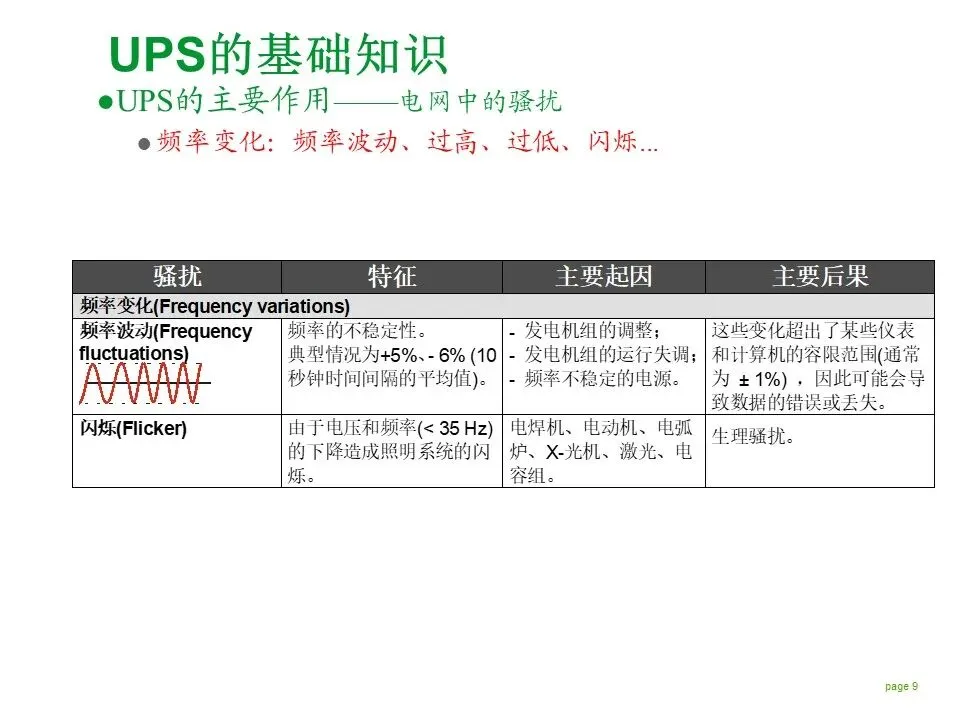

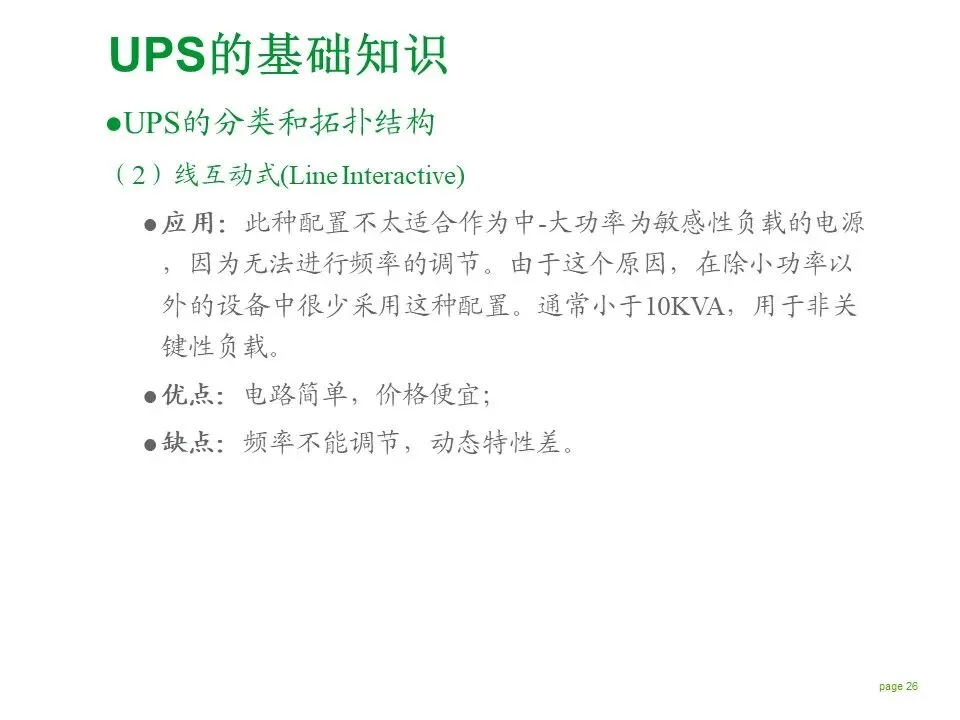

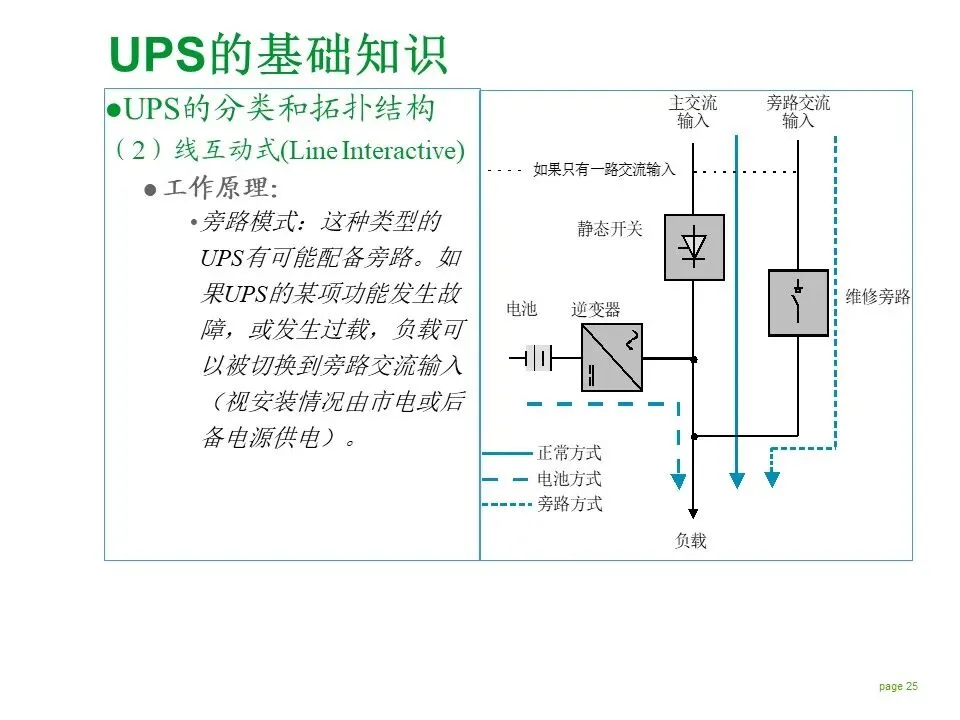

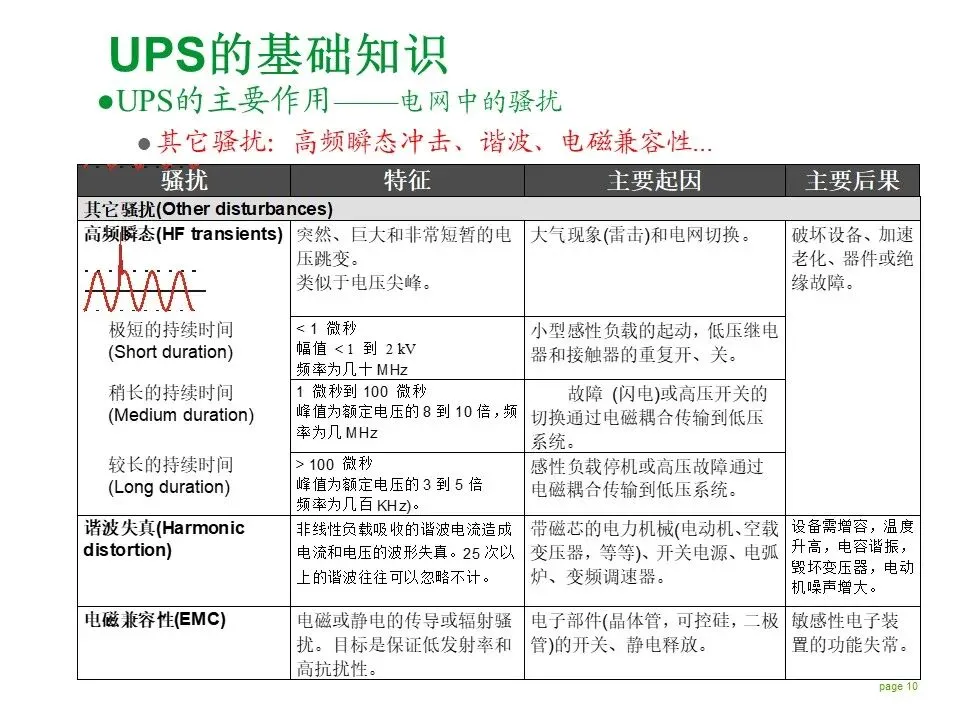

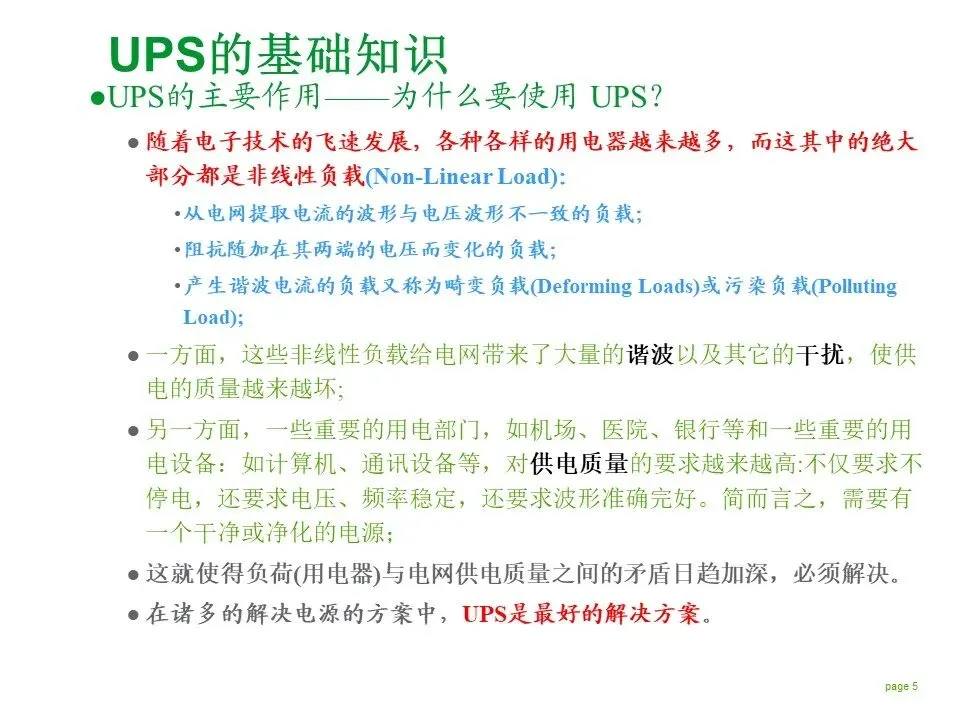

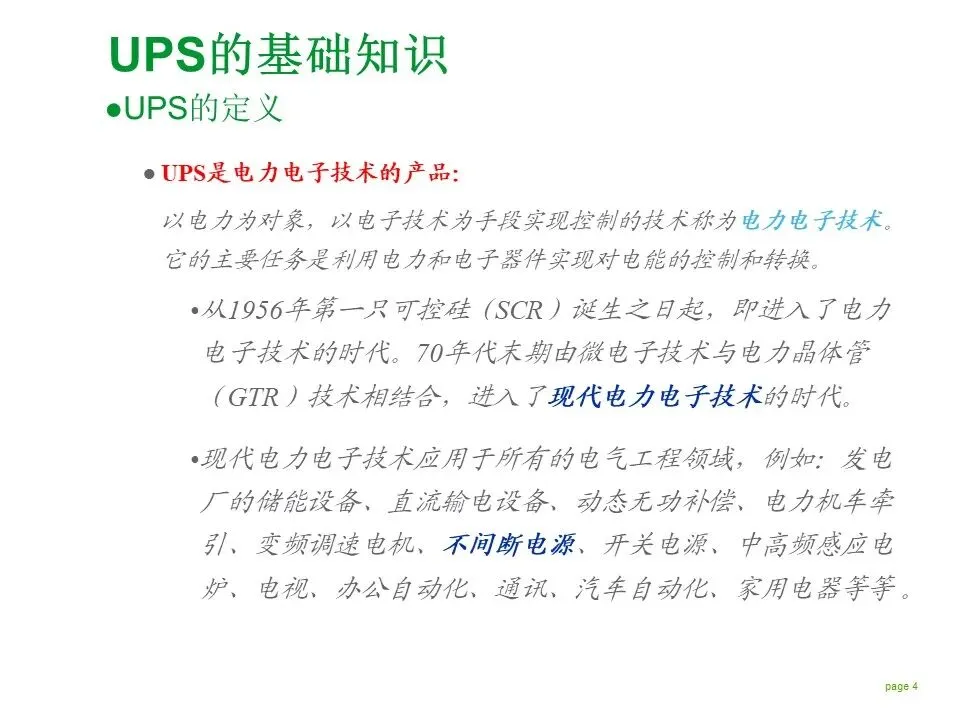

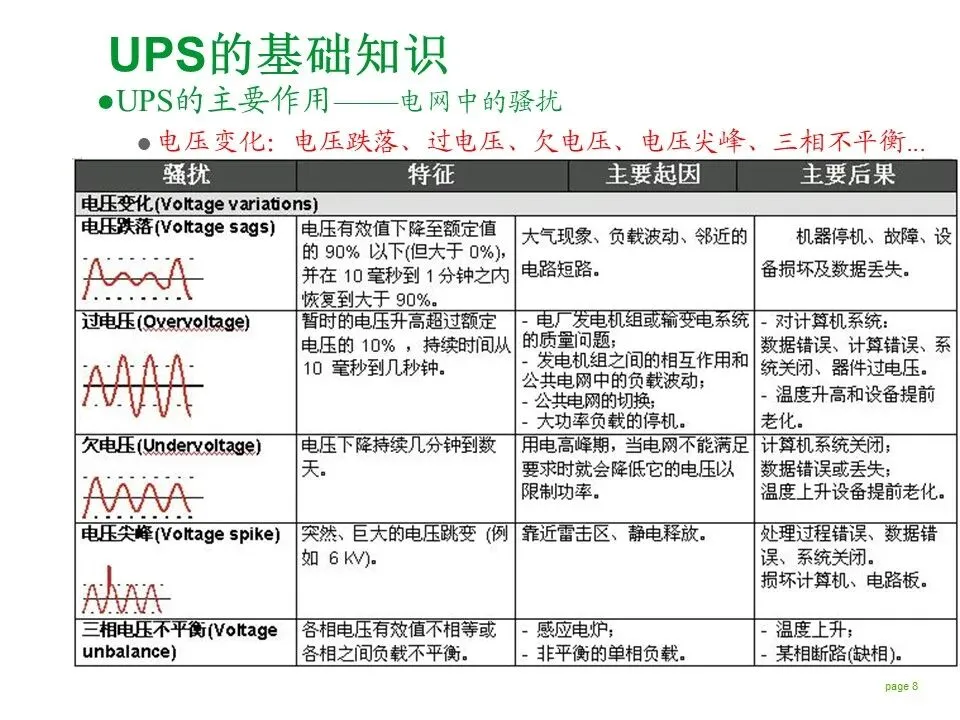

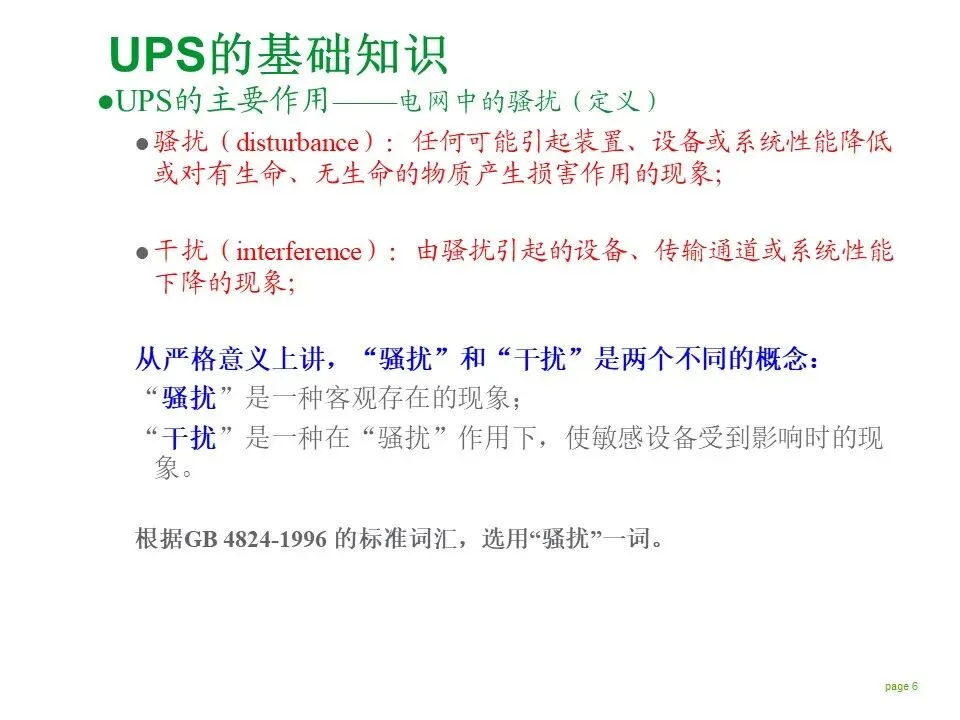

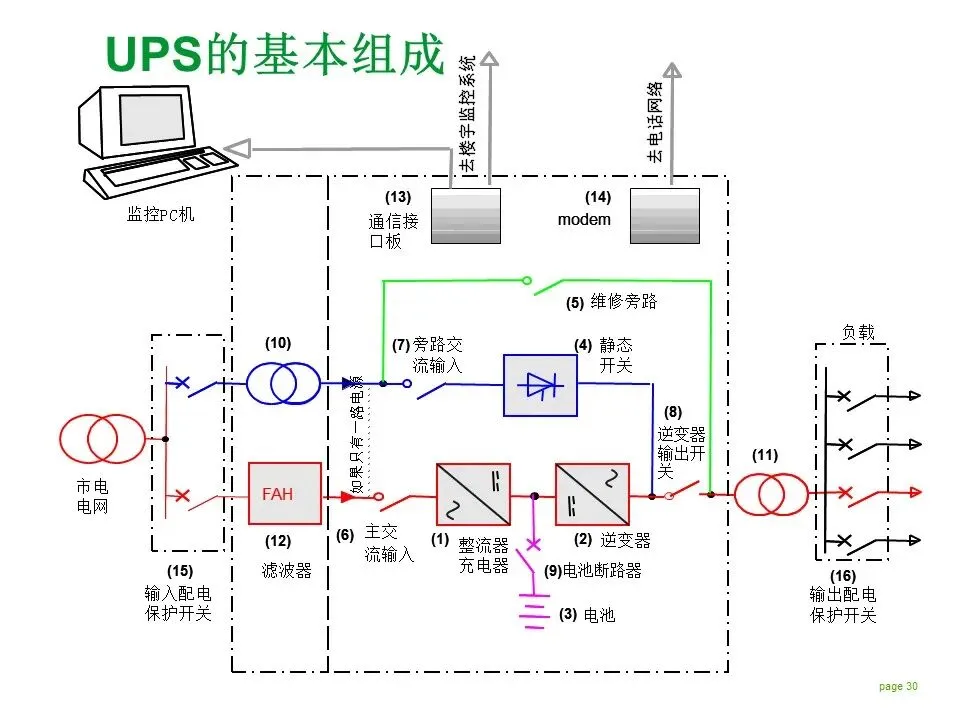

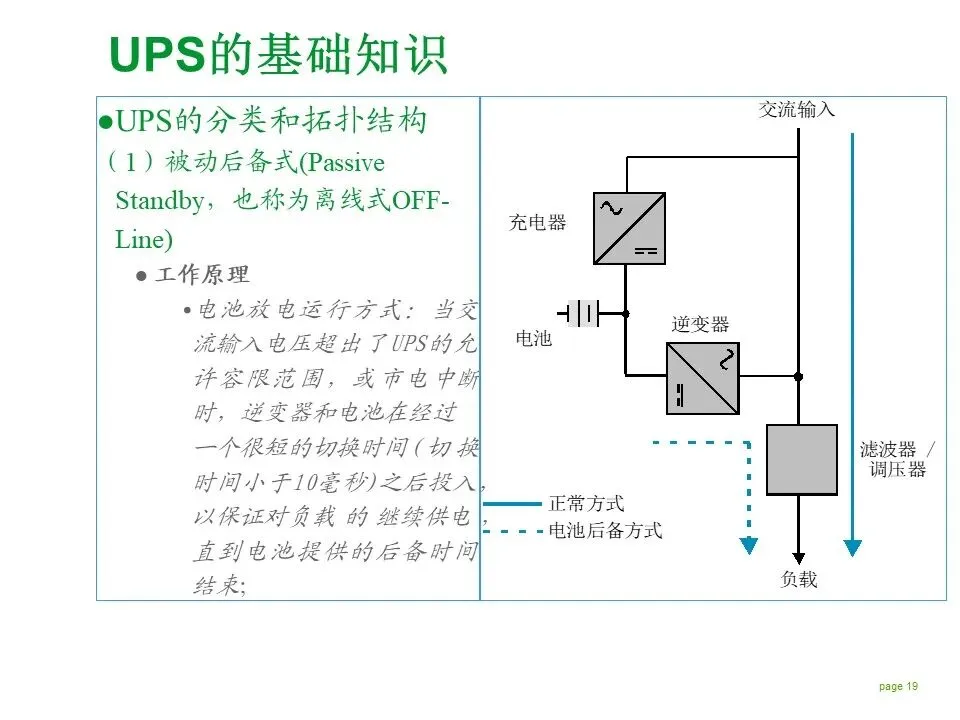

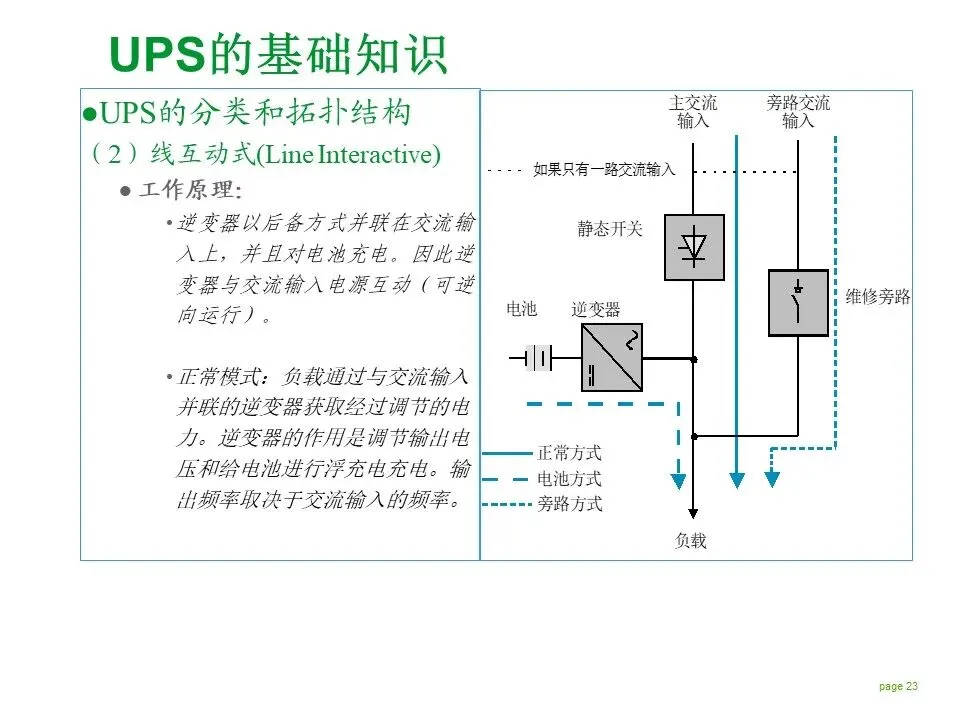

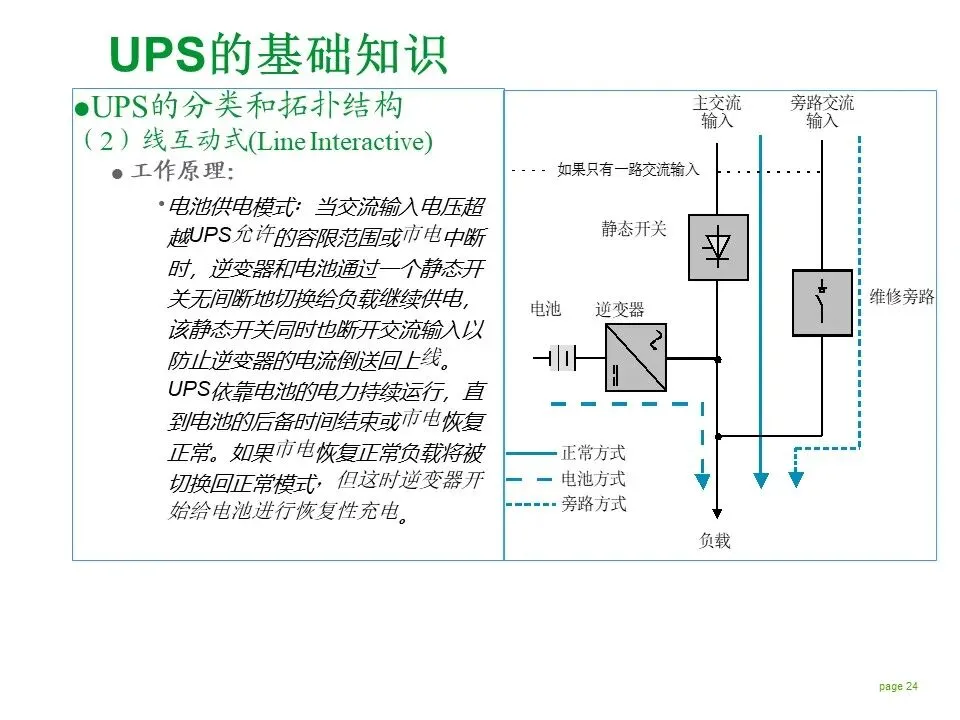

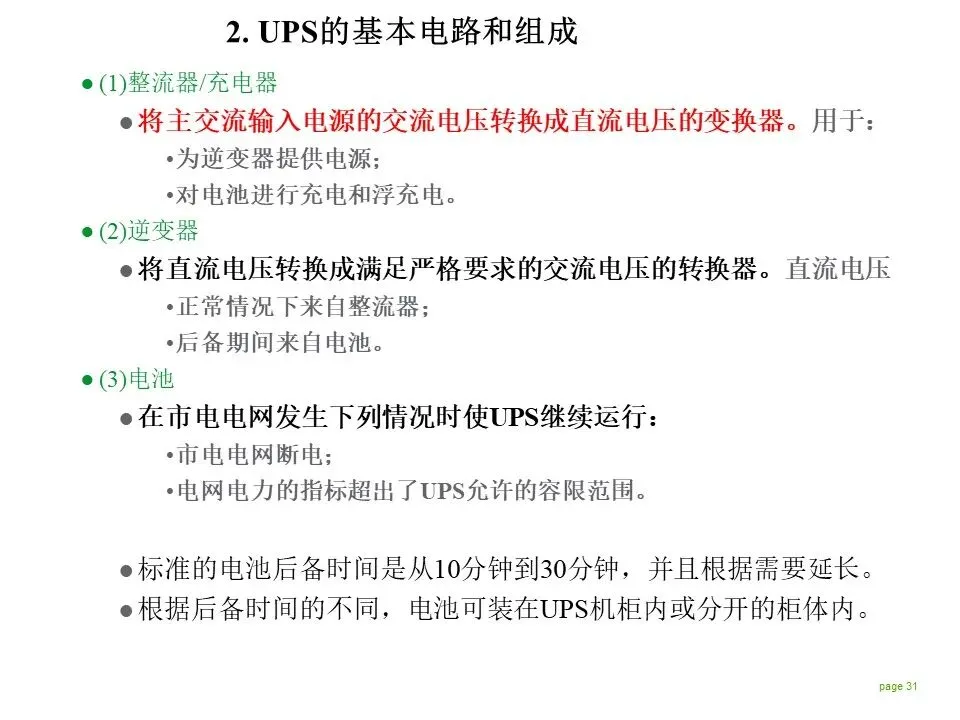

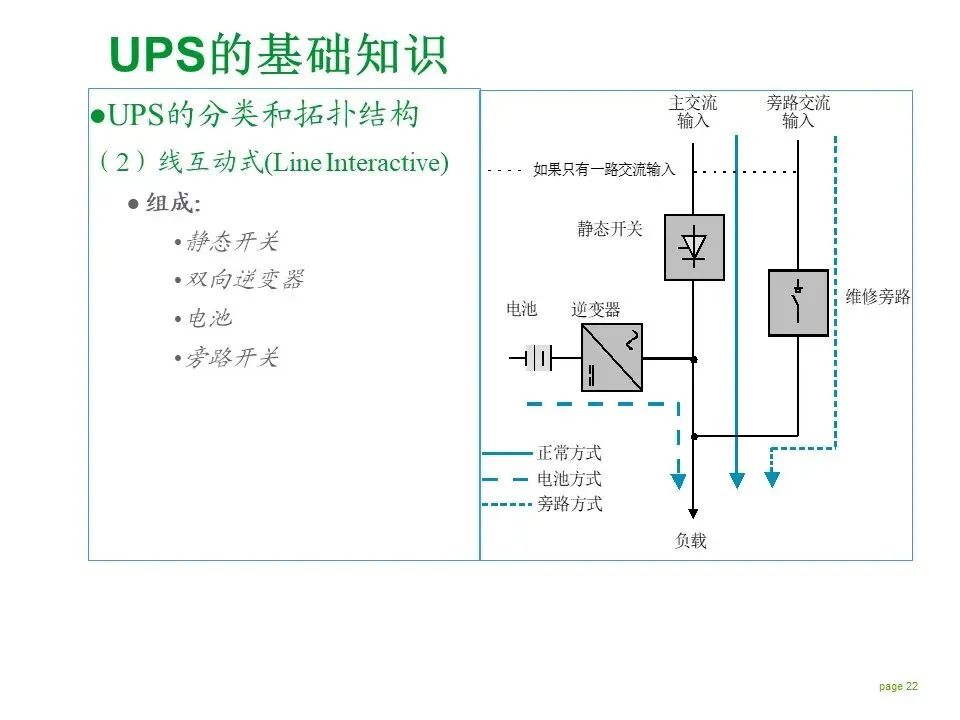

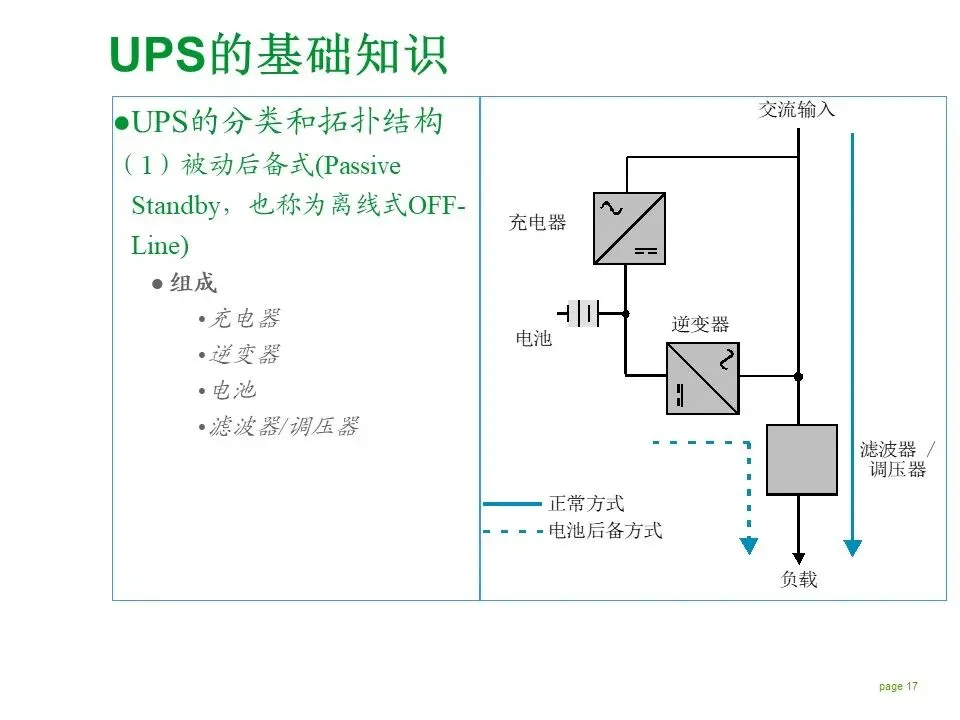

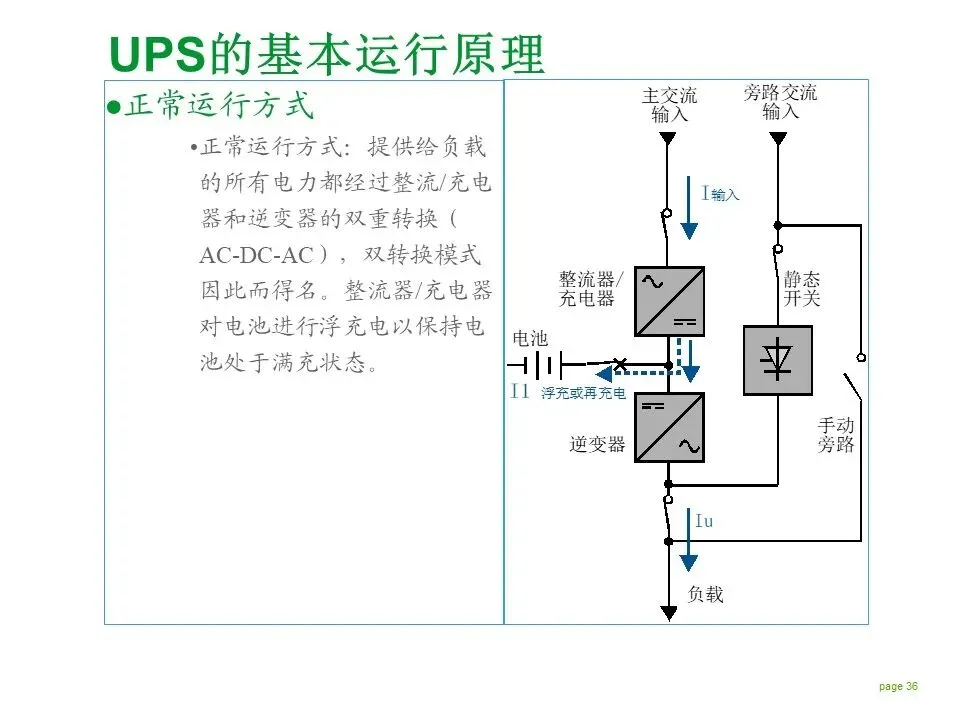

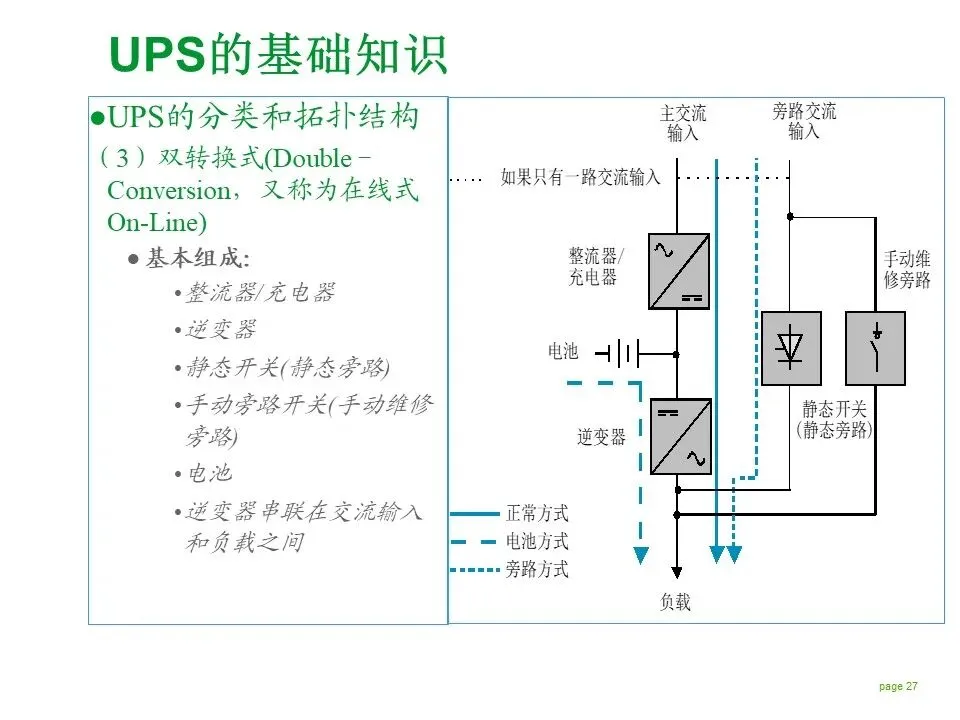

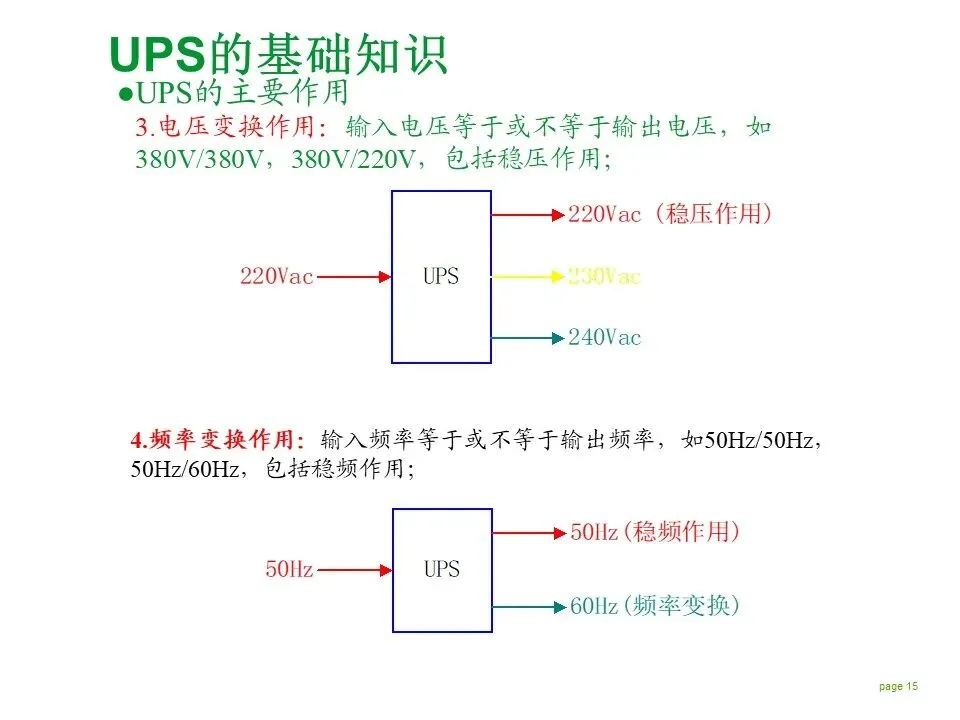

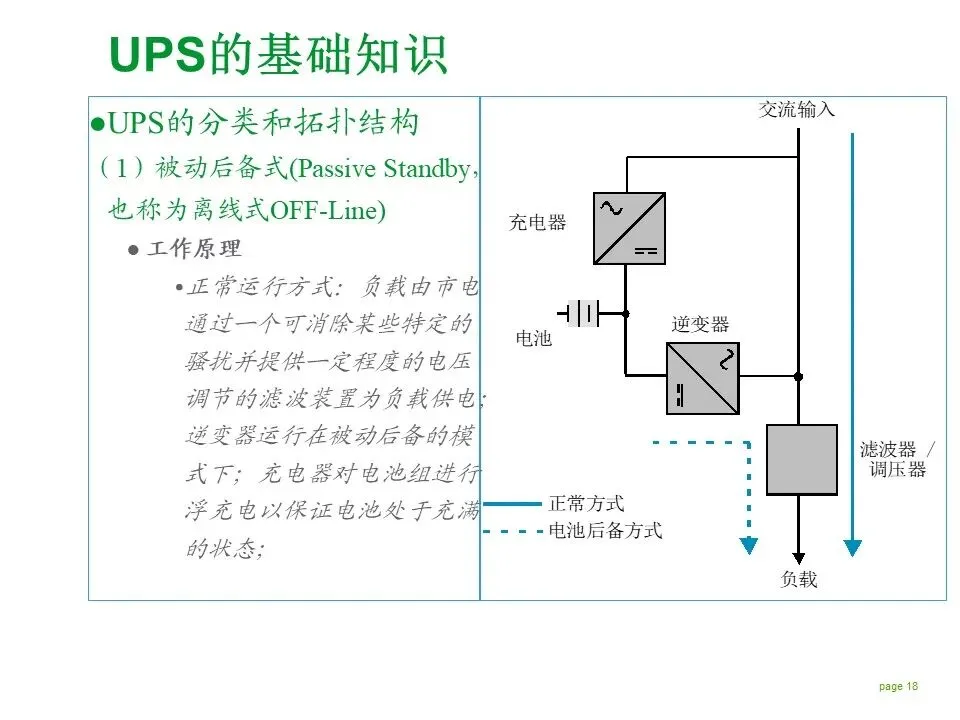

2. UPS的基本电路和组成

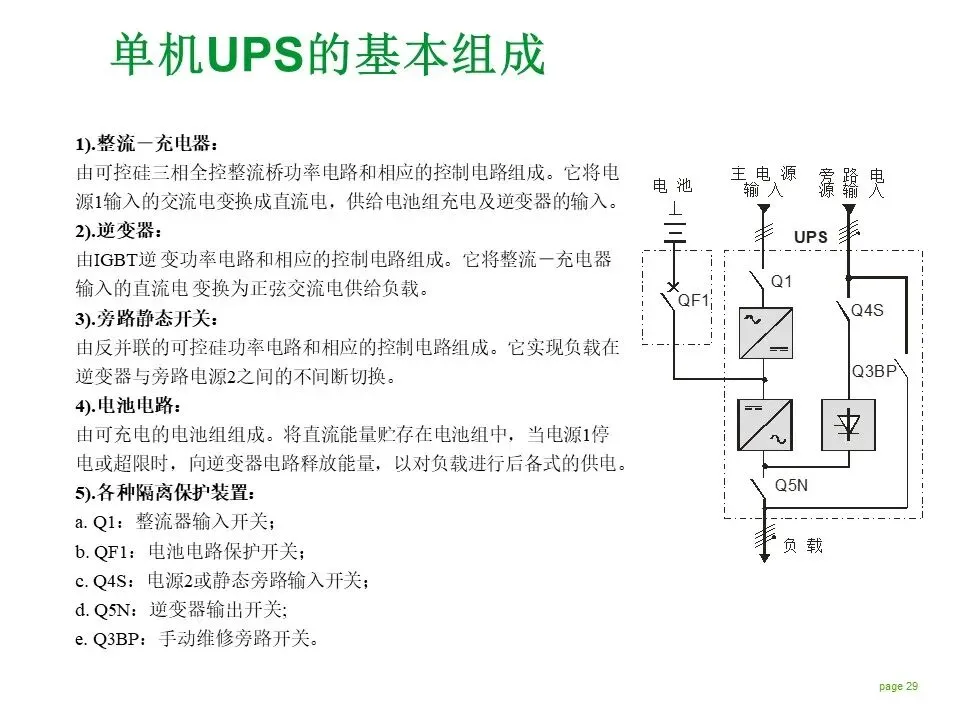

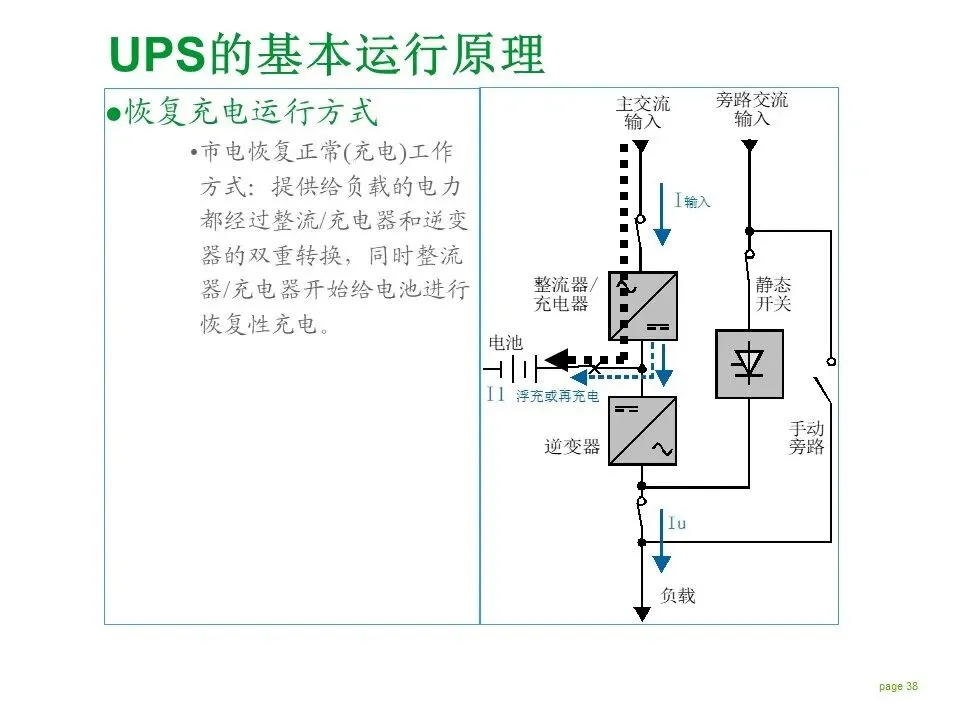

(1)整流器/充电器

将主交流输入电源的交流电压转换成直流电压的变换器。用于：

为逆变器提供电源；

对电池进行充电和浮充电。

(2)逆变器

将直流电压转换成满足严格要求的交流电压的转换器。直流电压

正常情况下来自整流器；

后备期间来自电池。

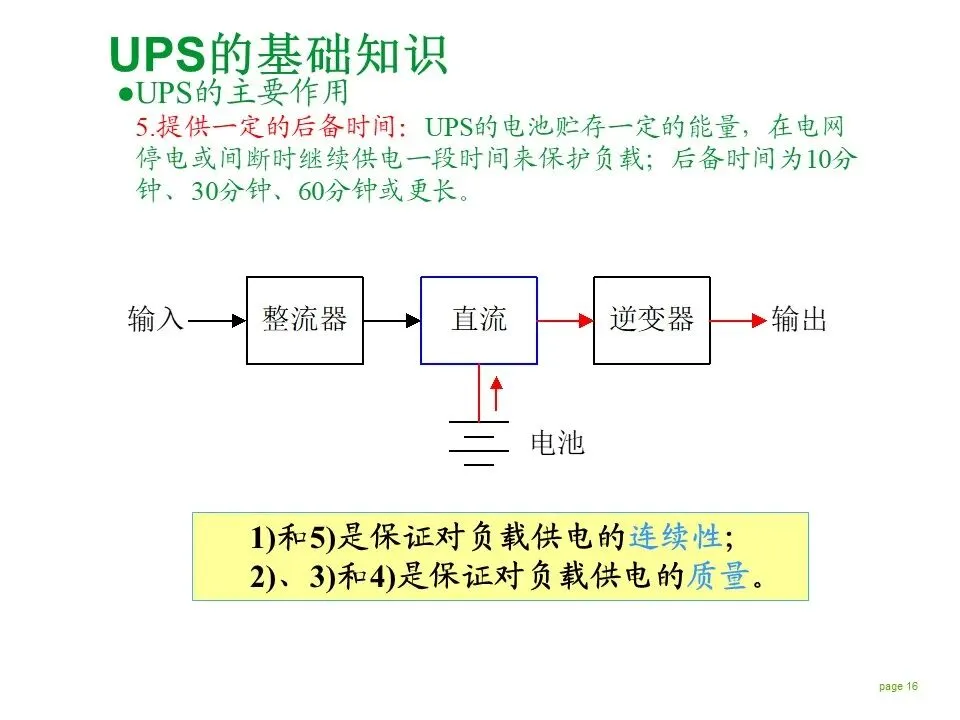

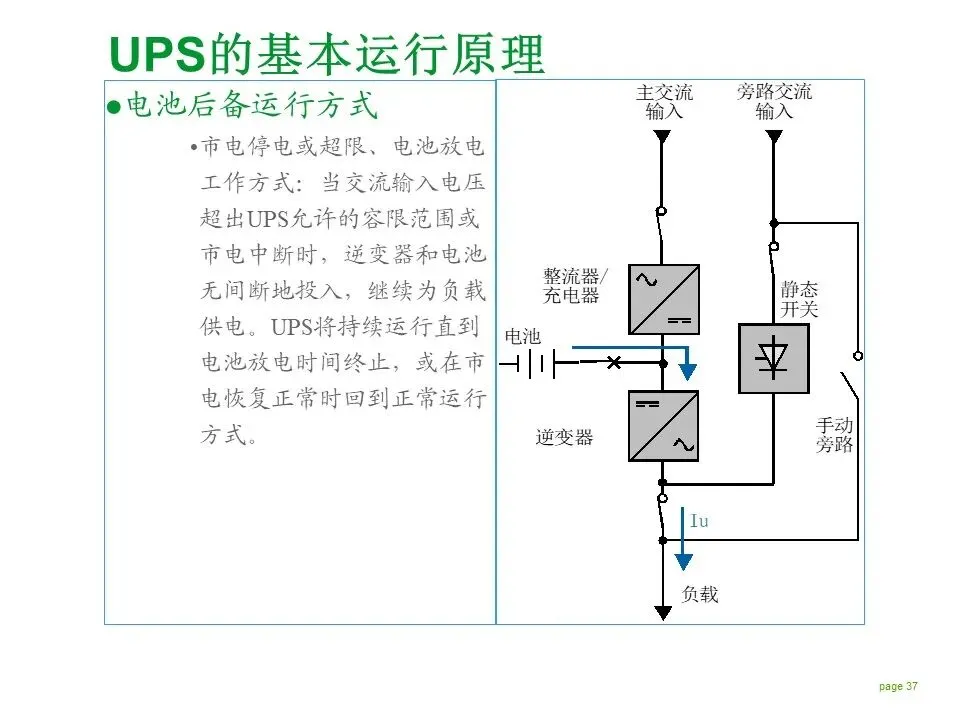

(3)电池

在市电电网发生下列情况时使UPS继续运行：

市电电网断电；

电网电力的指标超出了UPS允许的容限范围。

标准的电池后备时间是从10分钟到30分钟，并且根据需要延长。

根据后备时间的不同，电池可装在UPS机柜内或分开的柜体内。

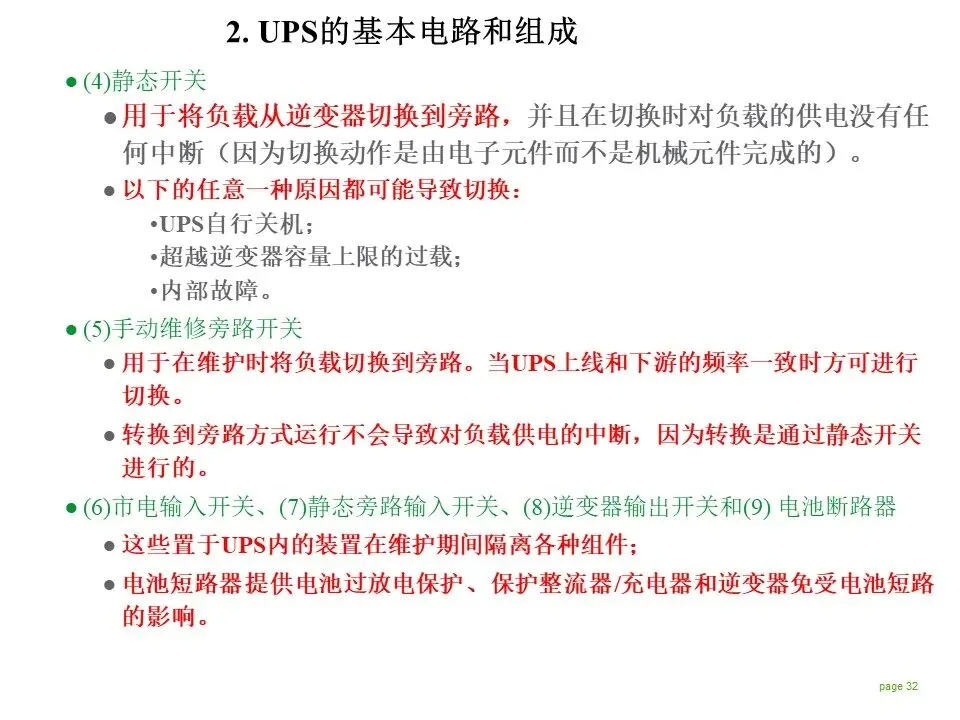

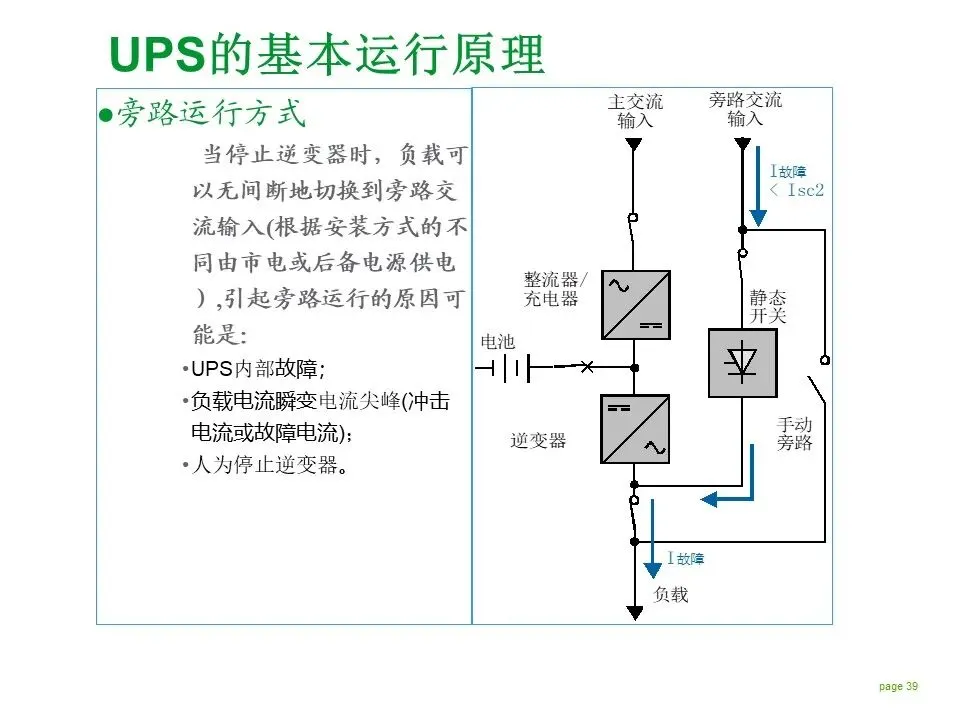

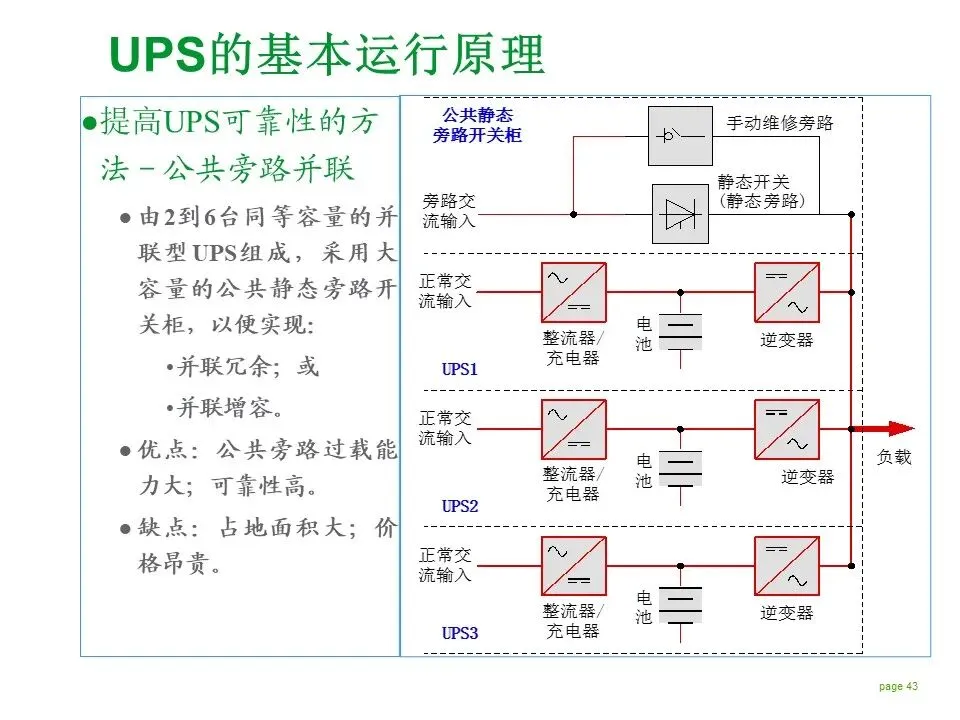

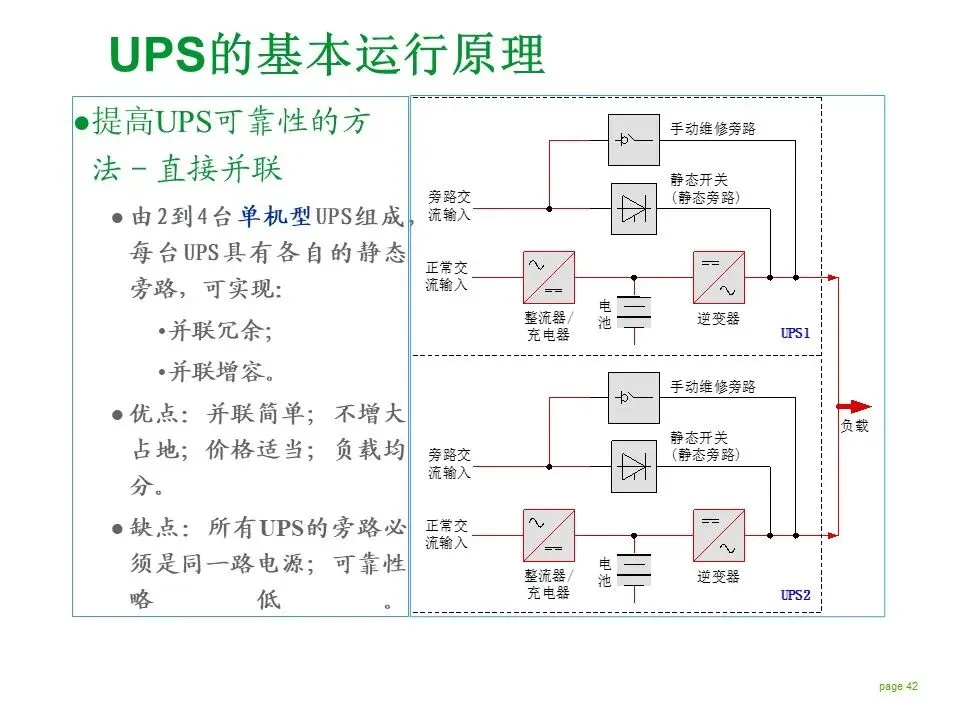

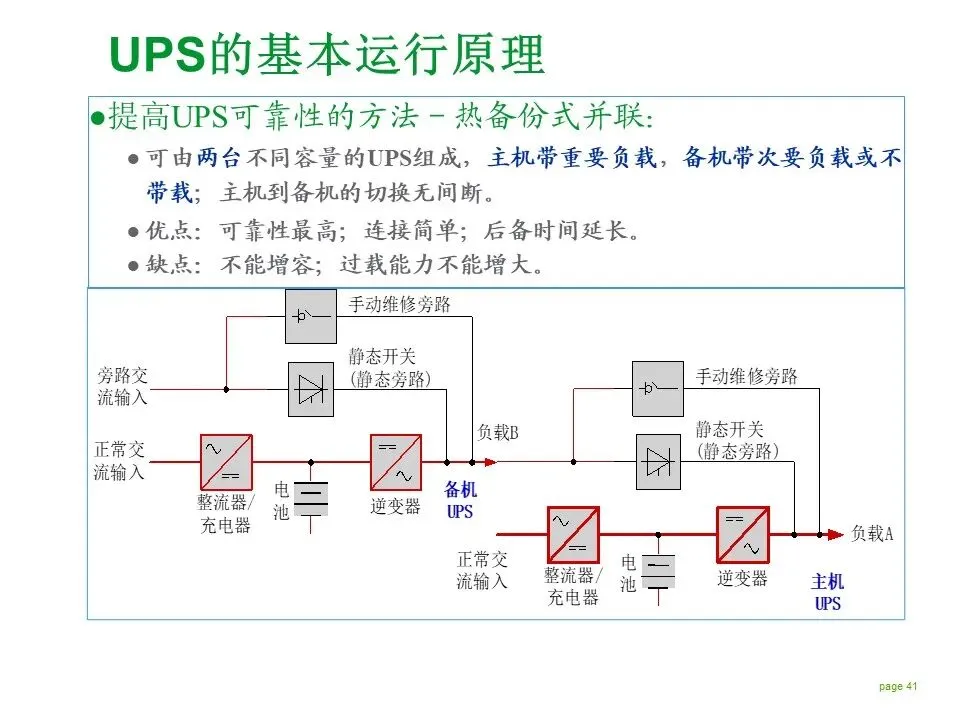

(4)静态开关

用于将负载从逆变器切换到旁路，并且在切换时对负载的供电没有任何中断（因为切换动作是由电子元件而不是机械元件完成的）。

以下的任意一种原因都可能导致切换：

UPS自行关机；

超越逆变器容量上限的过载；

内部故障。

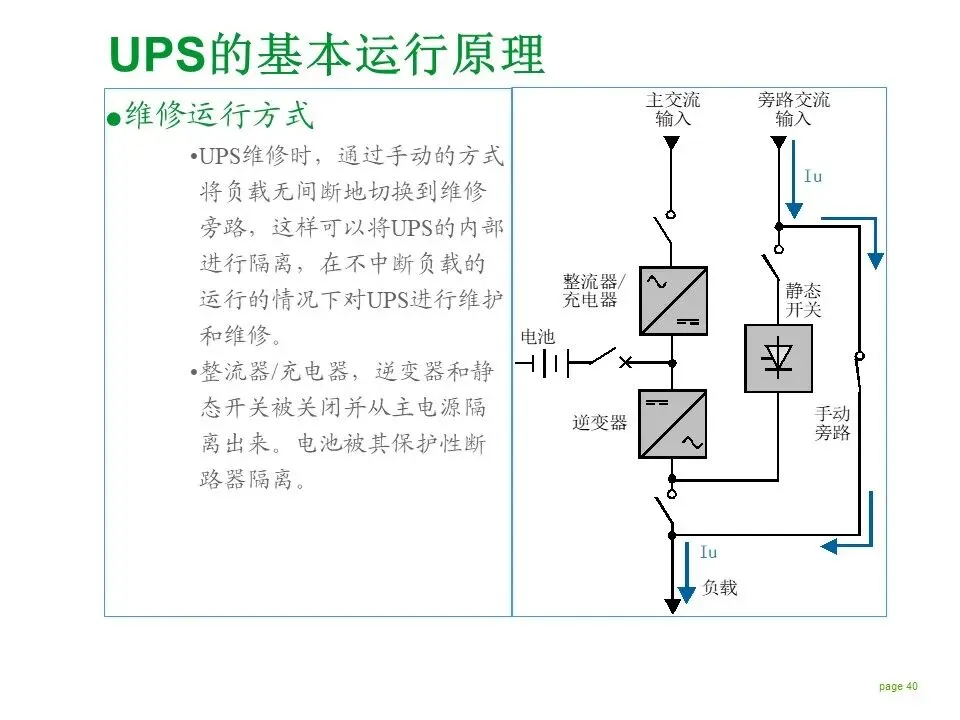

(5)手动维修旁路开关

用于在维护时将负载切换到旁路。当UPS上线和下游的频率一致时方可进行切换。

转换到旁路方式运行不会导致对负载供电的中断，因为转换是通过静态开关进行的。

(6)市电输入开关、(7)静态旁路输入开关、(8)逆变器输出开关和(9) 电池断路器

这些置于UPS内的装置在维护期间隔离各种组件；

电池短路器提供电池过放电保护、保护整流器/充电器和逆变器免受电池短路的影响。

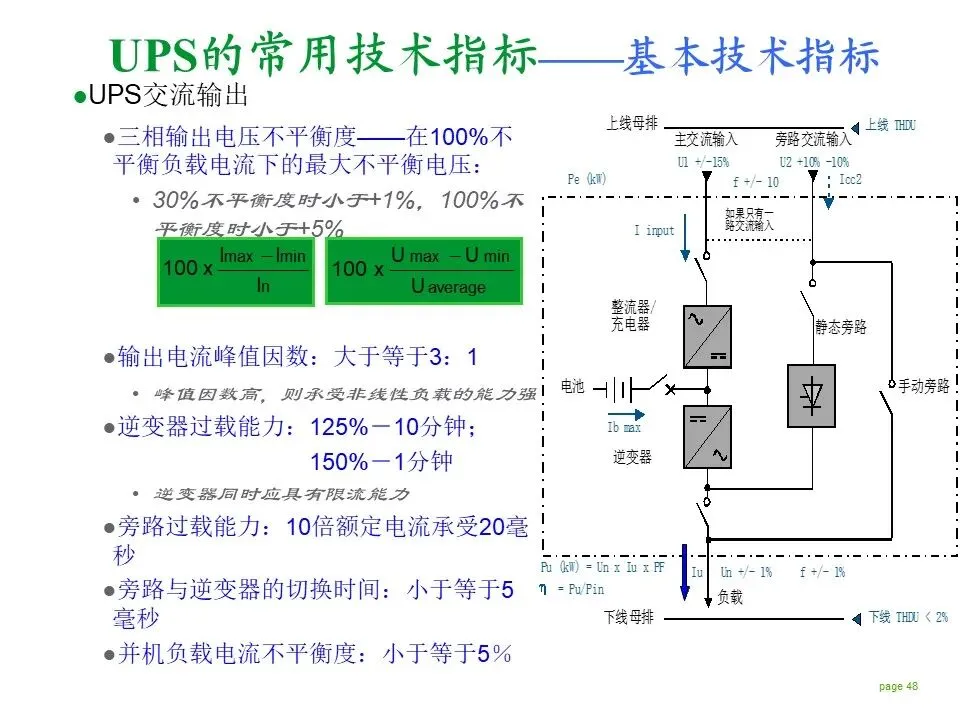

2. UPS的基本电路和组成

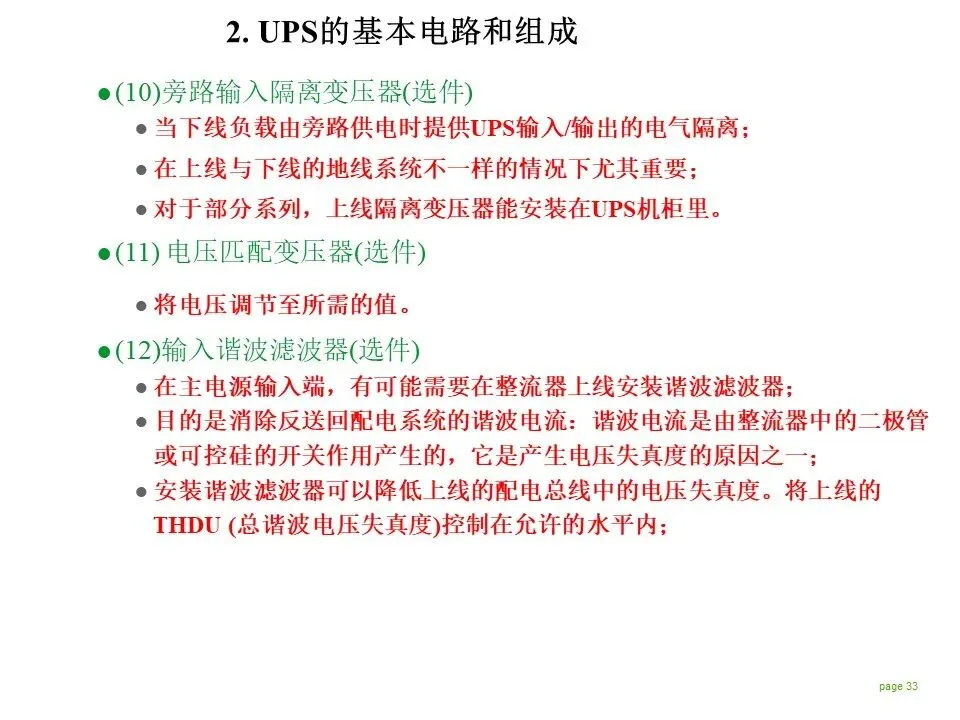

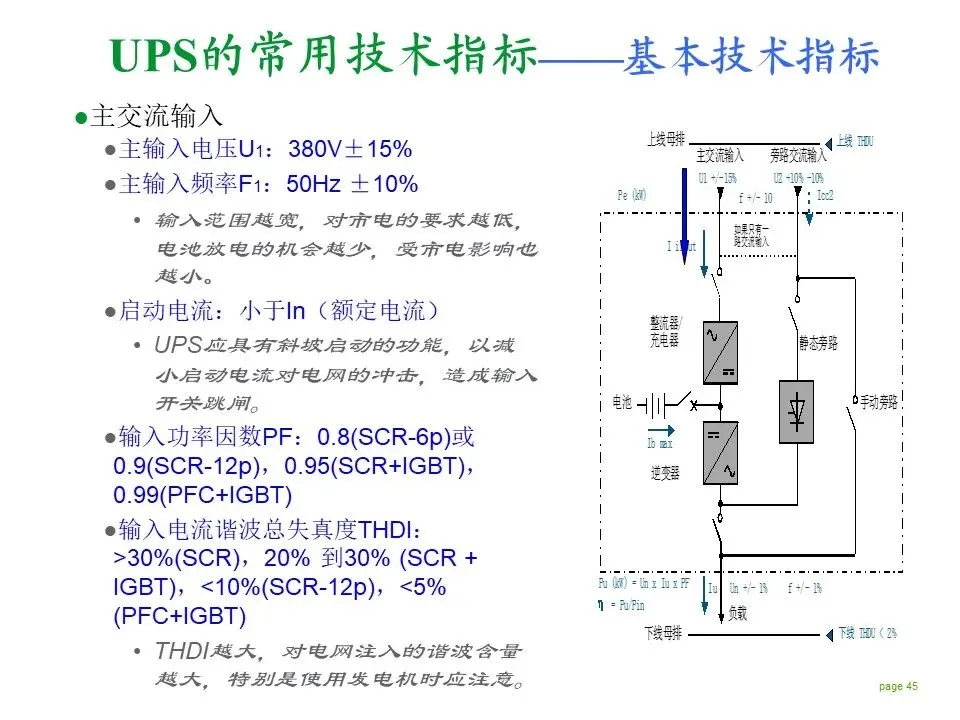

(10)旁路输入隔离变压器(选件)

当下线负载由旁路供电时提供UPS输入/输出的电气隔离；

在上线与下线的地线系统不一样的情况下尤其重要；

对于部分系列，上线隔离变压器能安装在UPS机柜里。

(11) 电压匹配变压器(选件)

将电压调节至所需的值。

(12)输入谐波滤波器(选件)

在主电源输入端，有可能需要在整流器上线安装谐波滤波器；

目的是消除反送回配电系统的谐波电流：谐波电流是由整流器中的二极管或可控硅的开关作用产生的，它是产生电压失真度的原因之一；

安装谐波滤波器可以降低上线的配电总线中的电压失真度。将上线的THDU (总谐波电压失真度)控制在允许的水平内；

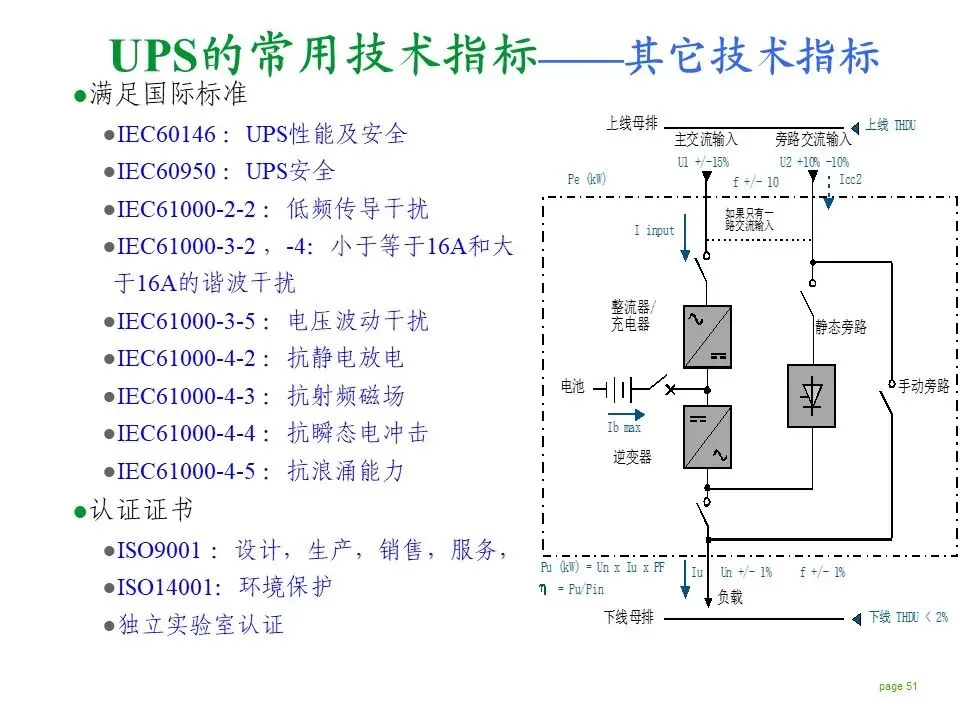

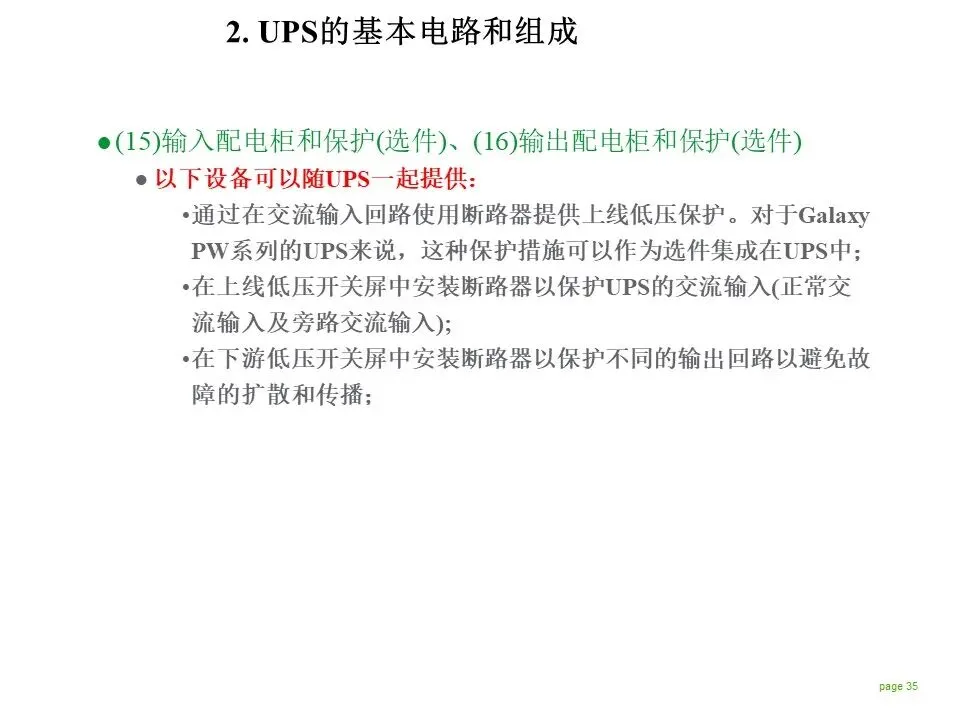

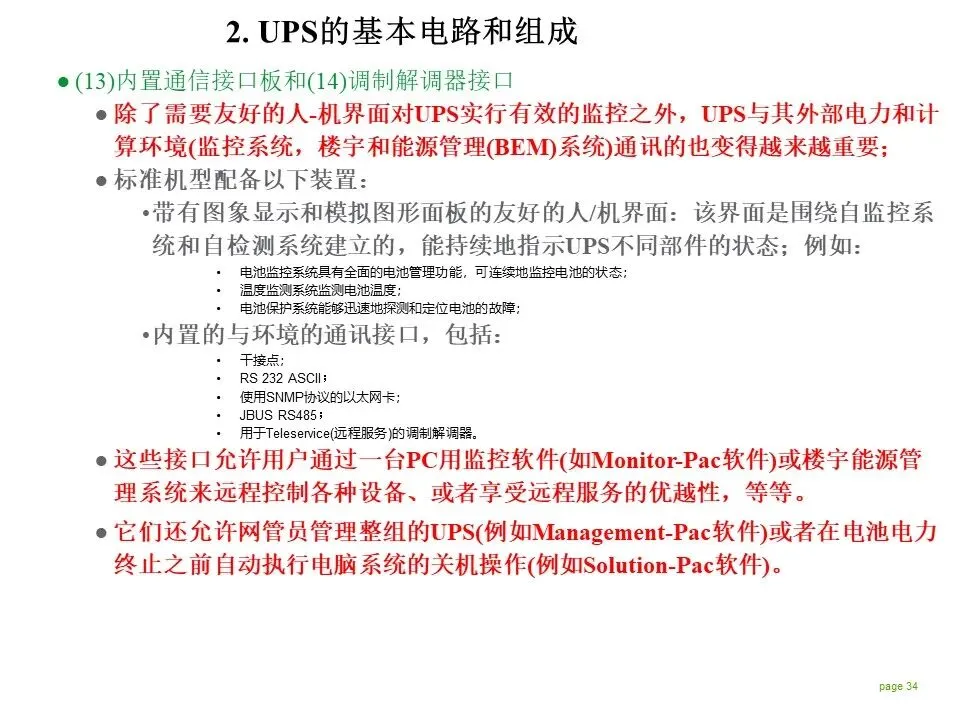

(15)输入配电柜和保护(选件)、(16)输出配电柜和保护(选件)

以下设备可以随UPS一起提供：

通过在交流输入回路使用断路器提供上线低压保护。对于Galaxy PW系列的UPS来说，这种保护措施可以作为选件集成在UPS中；

在上线低压开关屏中安装断路器以保护UPS的交流输入(正常交流输入及旁路交流输入);

在下游低压开关屏中安装断路器以保护不同的输出回路以避免故障的扩散和传播；
