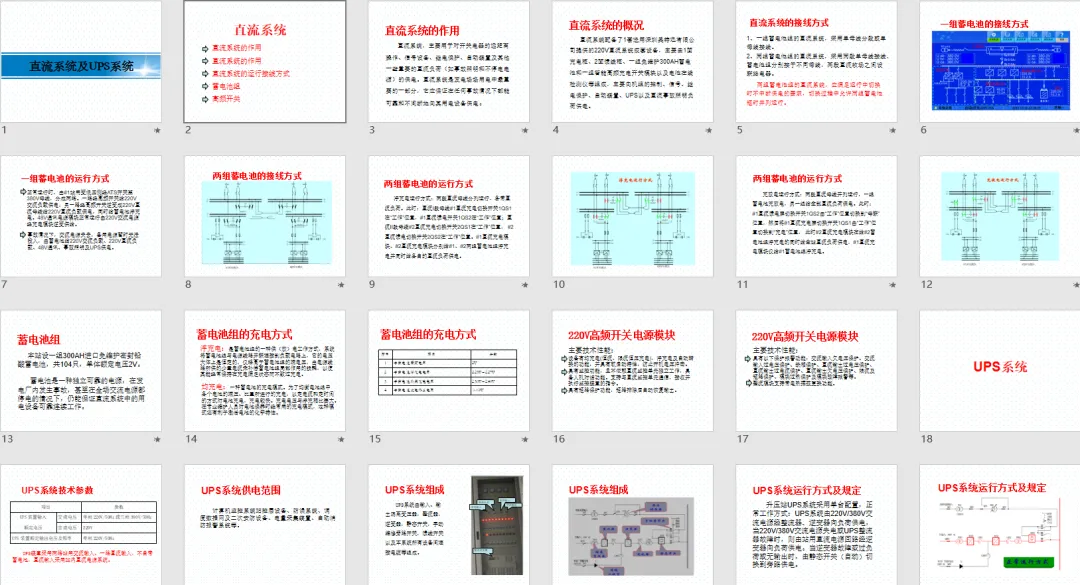

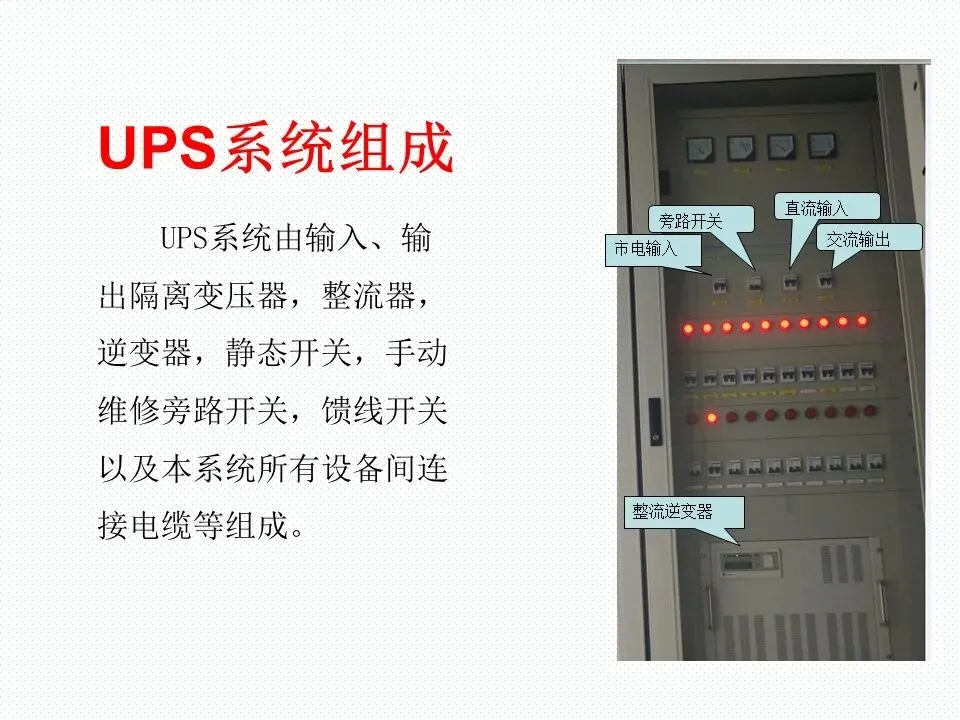

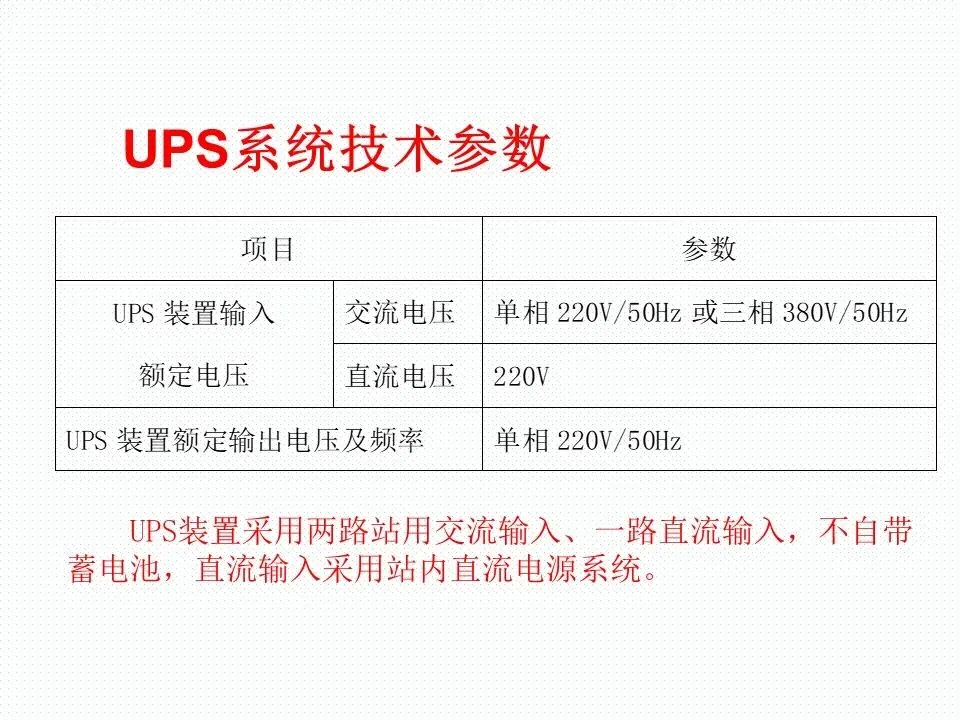

直流系统及UPS系统培训.ppt
- 2026-04-10 06:52:42

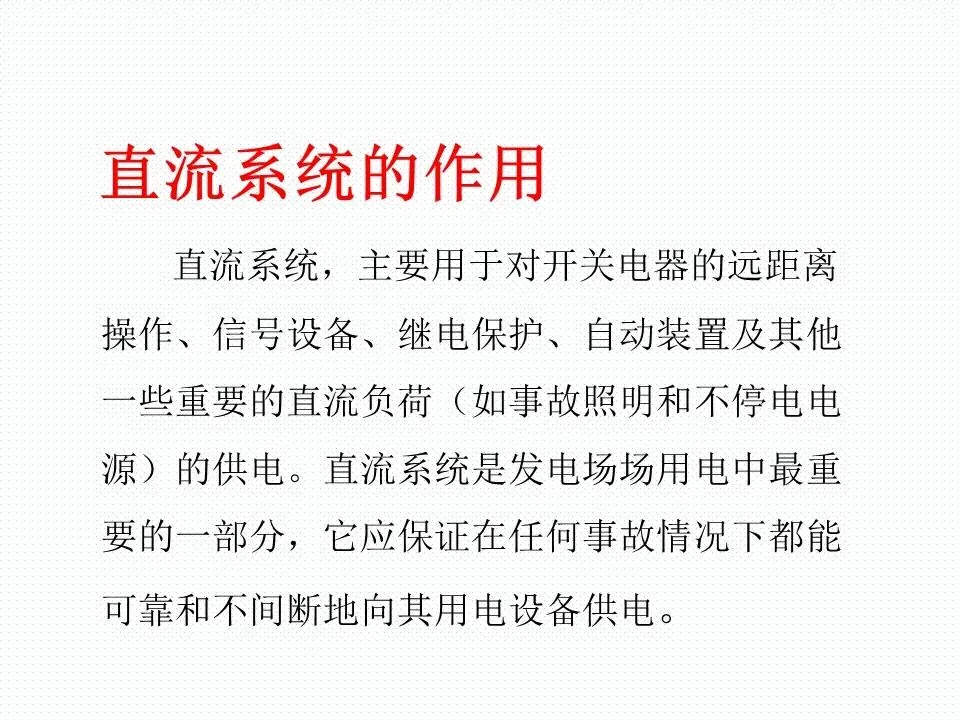

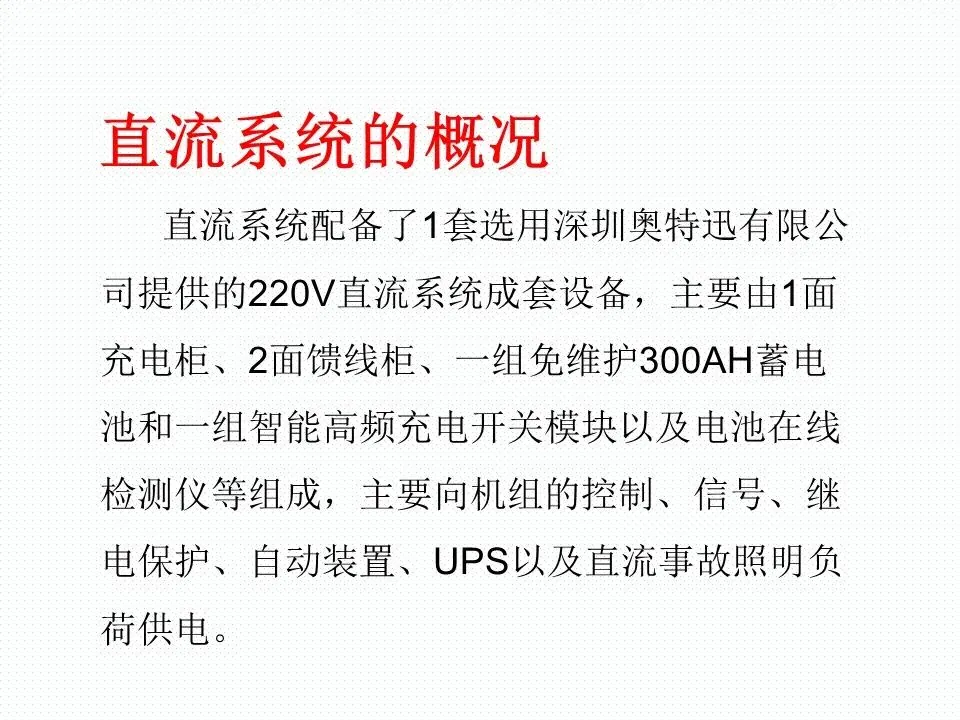

直流系统的作用
直流系统，主要用于对开关电器的远距离操作、信号设备、继电保护、自动装置及其他一些重要的直流负荷（如事故照明和不停电电源）的供电。直流系统是发电场场用电中最重要的一部分，它应保证在任何事故情况下都能可靠和不间断地向其用电设备供电。

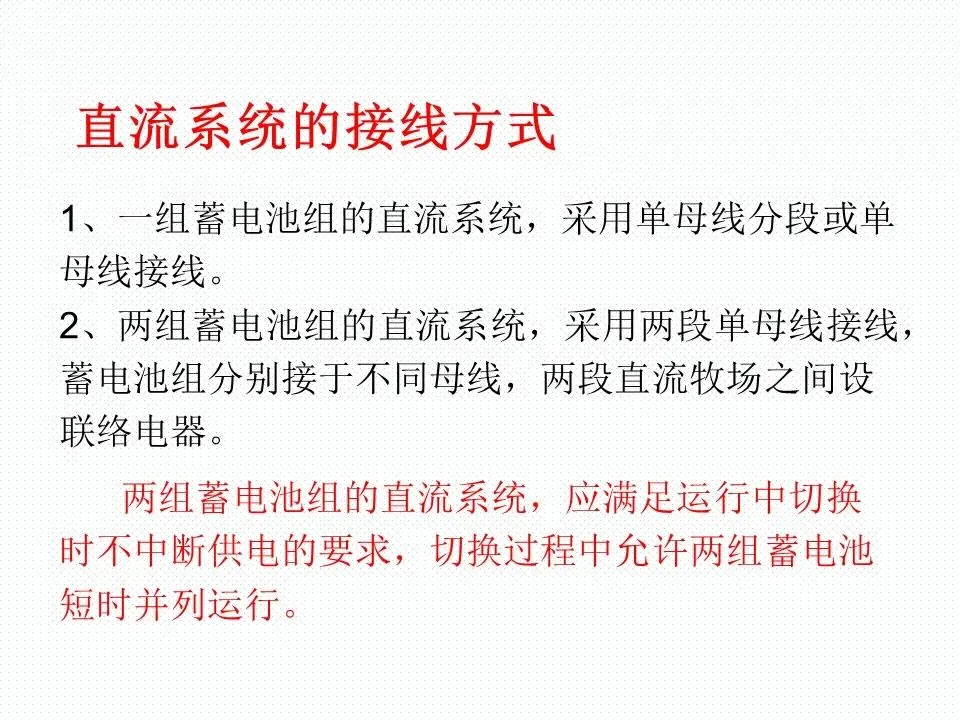

直流系统的接线方式

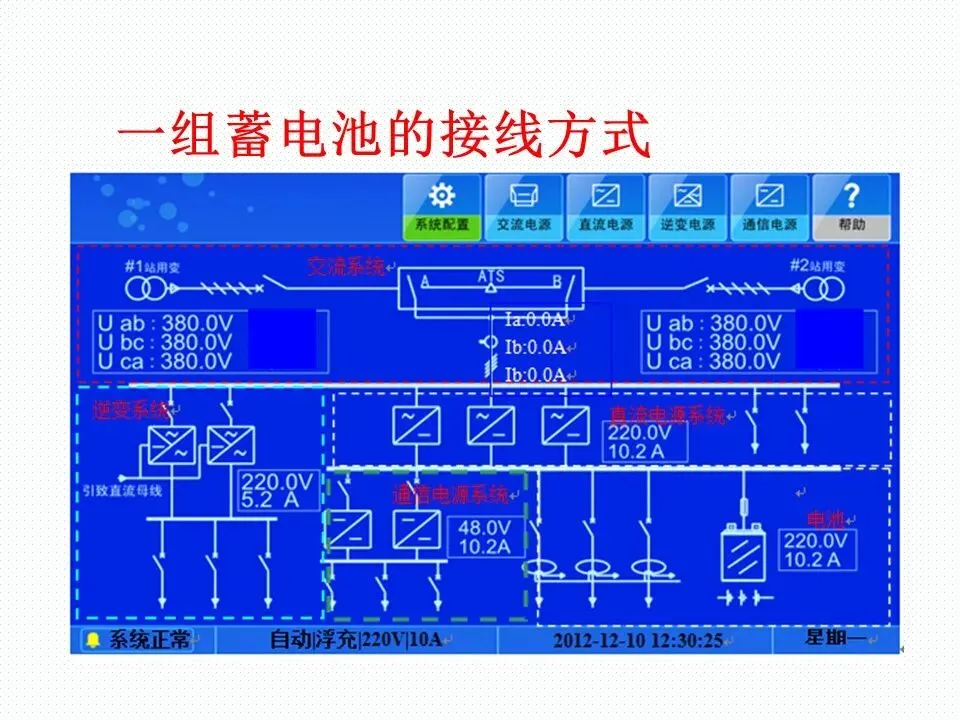

1、一组蓄电池组的直流系统，采用单母线分段或单母线接线。

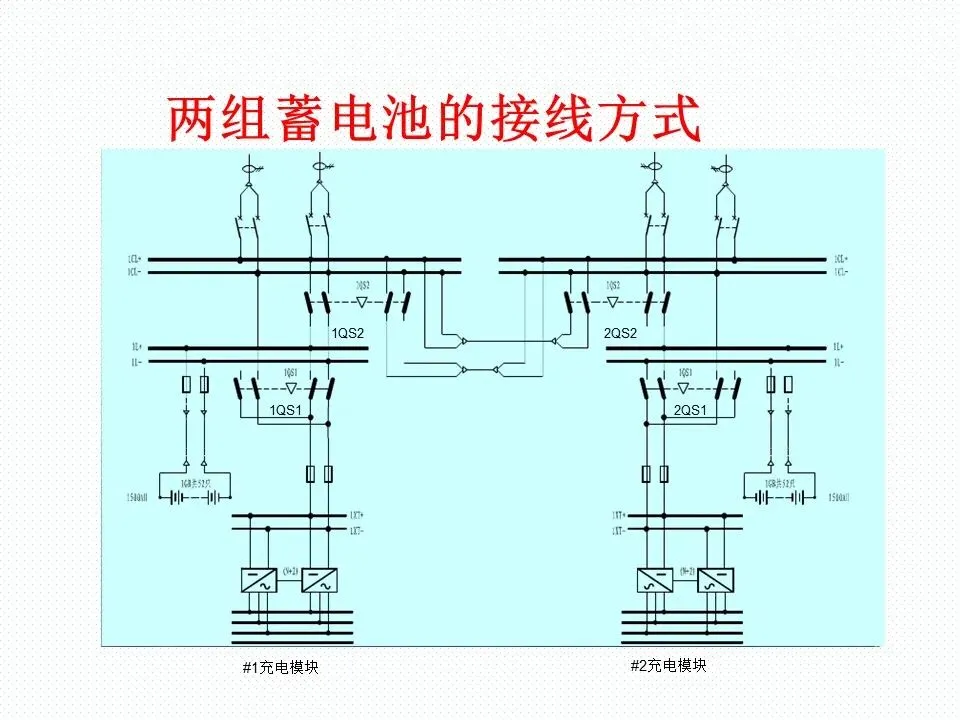

2、两组蓄电池组的直流系统，采用两段单母线接线，蓄电池组分别接于不同母线，两段直流牧场之间设联络电器。
两组蓄电池组的直流系统，应满足运行中切换时不中断供电的要求，切换过程中允许两组蓄电池短时并列运行。

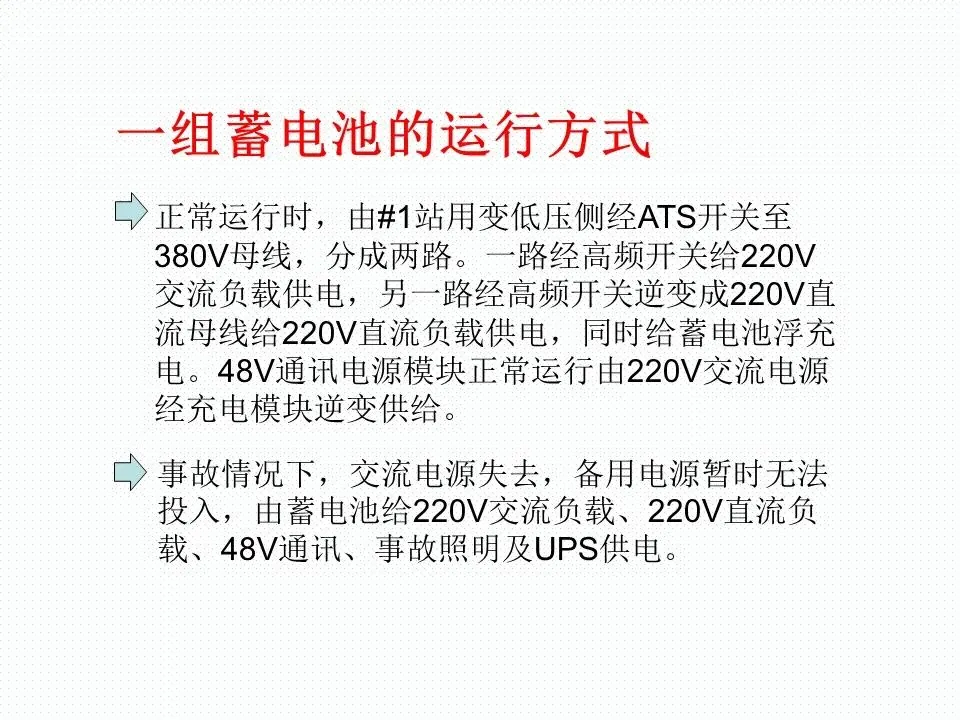

一组蓄电池的运行方式

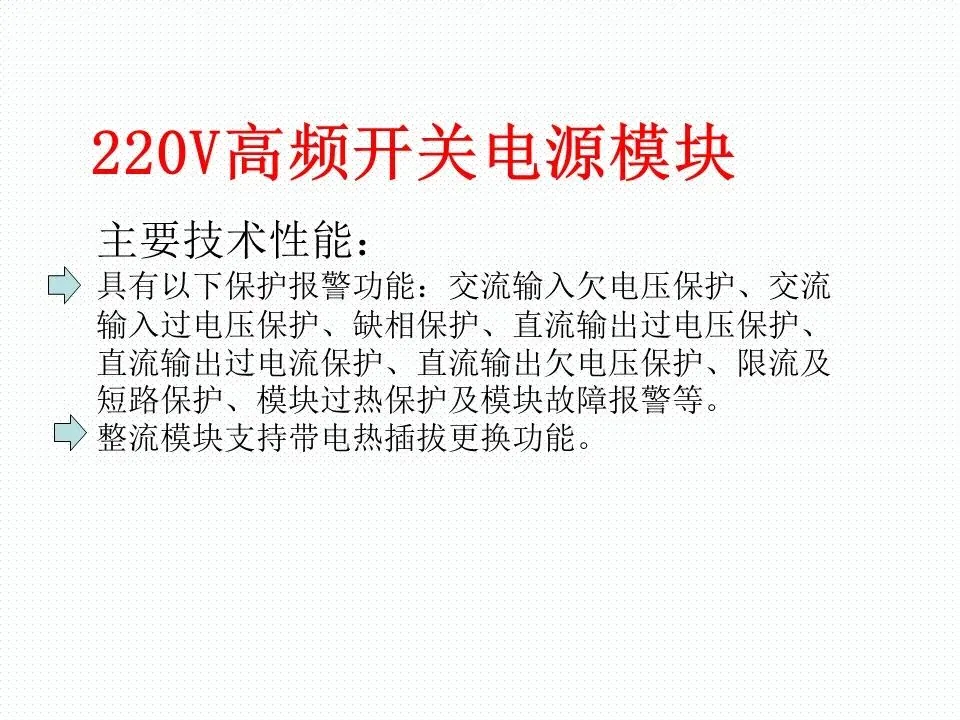

正常运行时，由#1站用变低压侧经ATS开关至380V母线，分成两路。一路经高频开关给220V交流负载供电，另一路经高频开关逆变成220V直流母线给220V直流负载供电，同时给蓄电池浮充电。48V通讯电源模块正常运行由220V交流电源经充电模块逆变供给。
事故情况下，交流电源失去，备用电源暂时无法投入，由蓄电池给220V交流负载、220V直流负载、48V通讯、事故照明及UPS供电。
两组蓄电池的运行方式

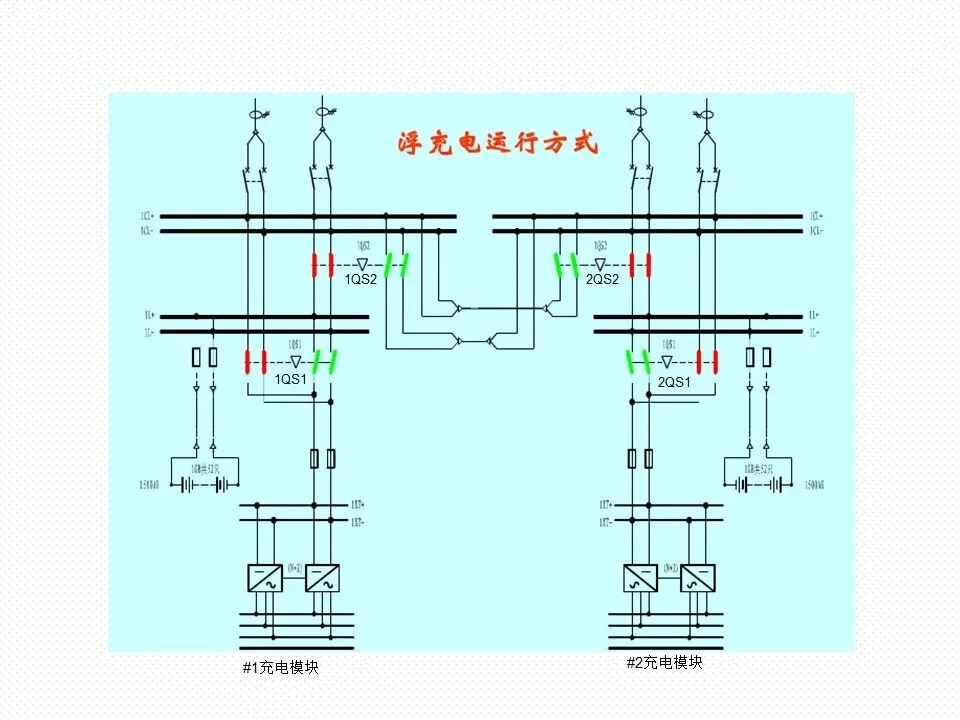

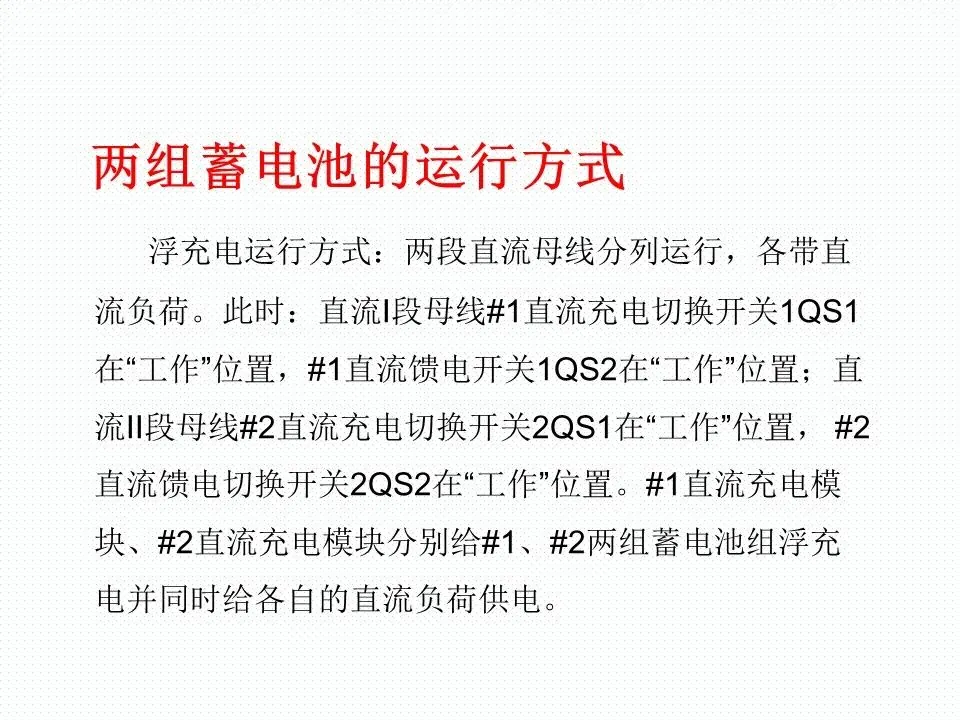

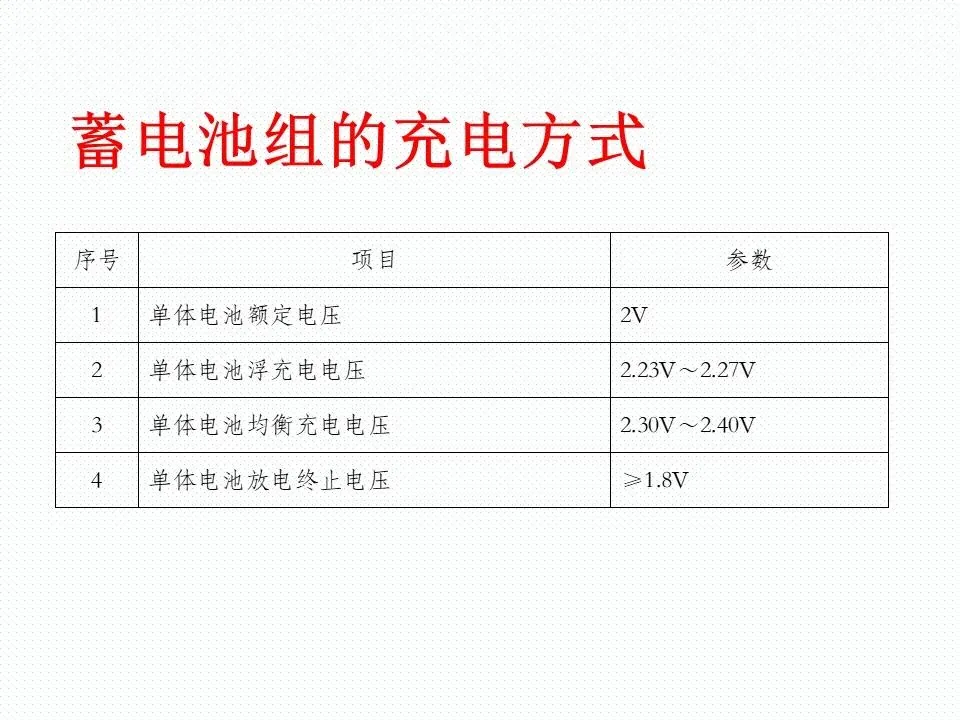

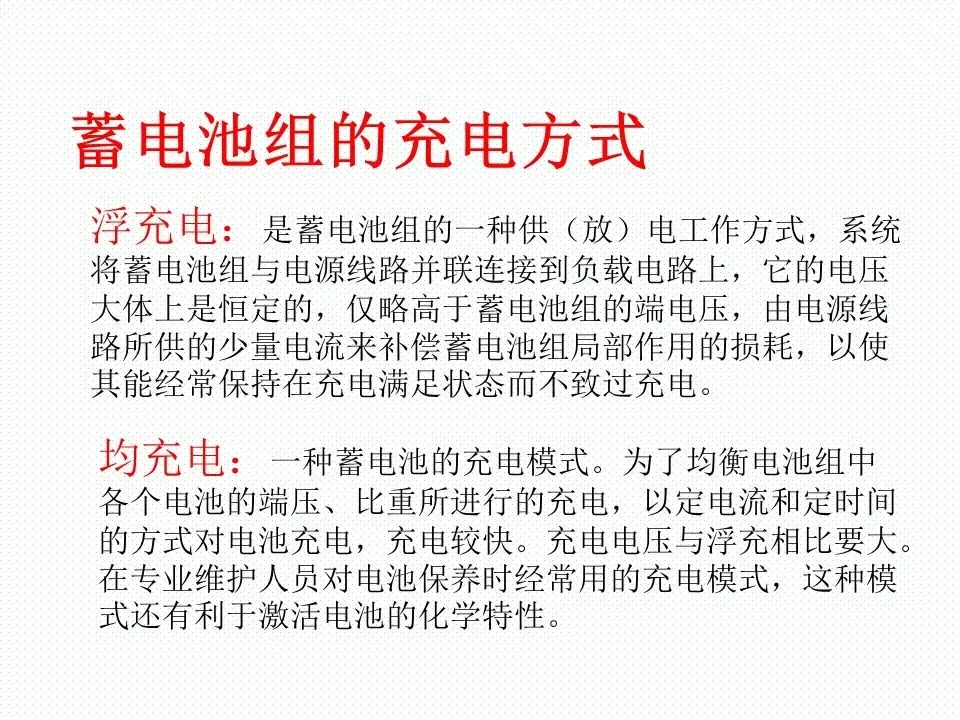

浮充电运行方式：两段直流母线分列运行，各带直流负荷。此时：直流I段母线#1直流充电切换开关1QS1在“工作”位置，#1直流馈电开关1QS2在“工作”位置；直流II段母线#2直流充电切换开关2QS1在“工作”位置， #2直流馈电切换开关2QS2在“工作”位置。#1直流充电模块、#2直流充电模块分别给#1、#2两组蓄电池组浮充电并同时给各自的直流负荷供电。

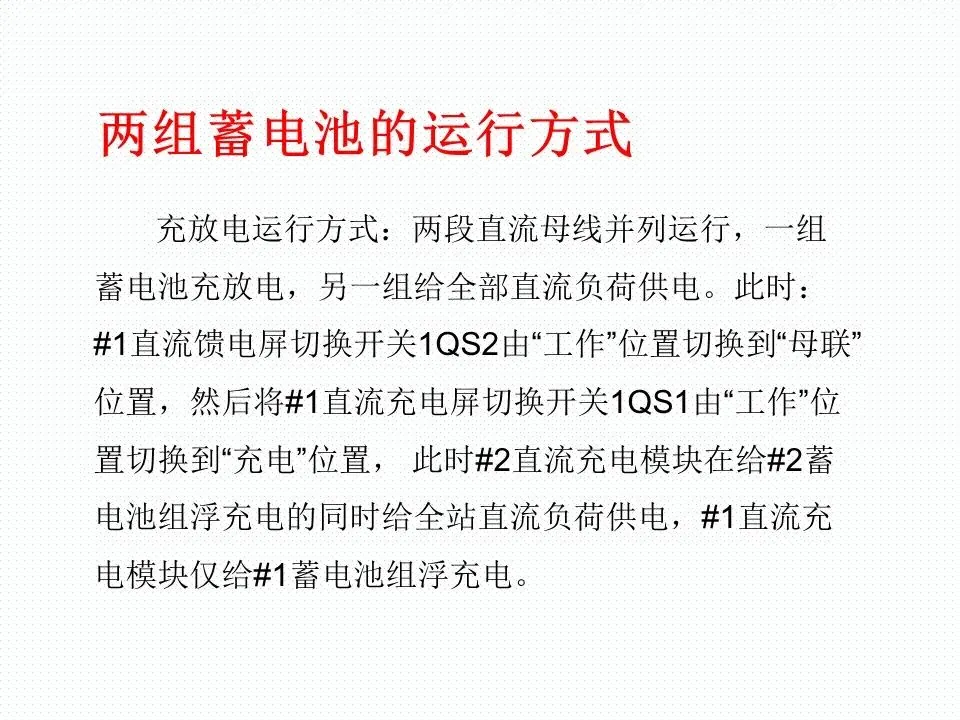

两组蓄电池的运行方式
充放电运行方式：两段直流母线并列运行，一组蓄电池充放电，另一组给全部直流负荷供电。此时： #1直流馈电屏切换开关1QS2由“工作”位置切换到“母联”位置，然后将#1直流充电屏切换开关1QS1由“工作”位置切换到“充电”位置， 此时#2直流充电模块在给#2蓄电池组浮充电的同时给全站直流负荷供电，#1直流充电模块仅给#1蓄电池组浮充电。
