一个被低估的技术难点
在半导体湿法工艺中，氢氟酸（HF）的纯化长期存在一个认知偏差：行业普遍关注高浓度HF的腐蚀性防护，却低估了低浓度高纯HF（<5%）在离子交换除杂过程中的技术复杂性。
氢氟酸（HF）因独特的氟离子活性，成为唯一能与二氧化硅（SiO₂，晶圆核心基材）发生反应的无机酸。而电子级氢氟酸通过极致提纯，将杂质含量控制在 ppb 级（10 亿分之一）以下，为半导体制造提供 “无杂质干扰” 的工艺环境，其纯度直接决定芯片良率与性能。
实际运行数据表明，低浓度HF体系中氟离子（F⁻）的水合半径小、电荷密度高，对常规离子交换树脂的孔道穿透率显著高于其他阴离子。更关键的是，HF虽不能溶解聚苯乙烯-二乙烯苯（PS-DVB）骨架，但会对功能基团产生渐进性化学攻击，导致交换容量不可逆衰减。这一"骨架稳定、功能基团脆弱"的特性，构成了HF纯化树脂选型的核心矛盾。
第一章：HF体系中杂质形态的多变性

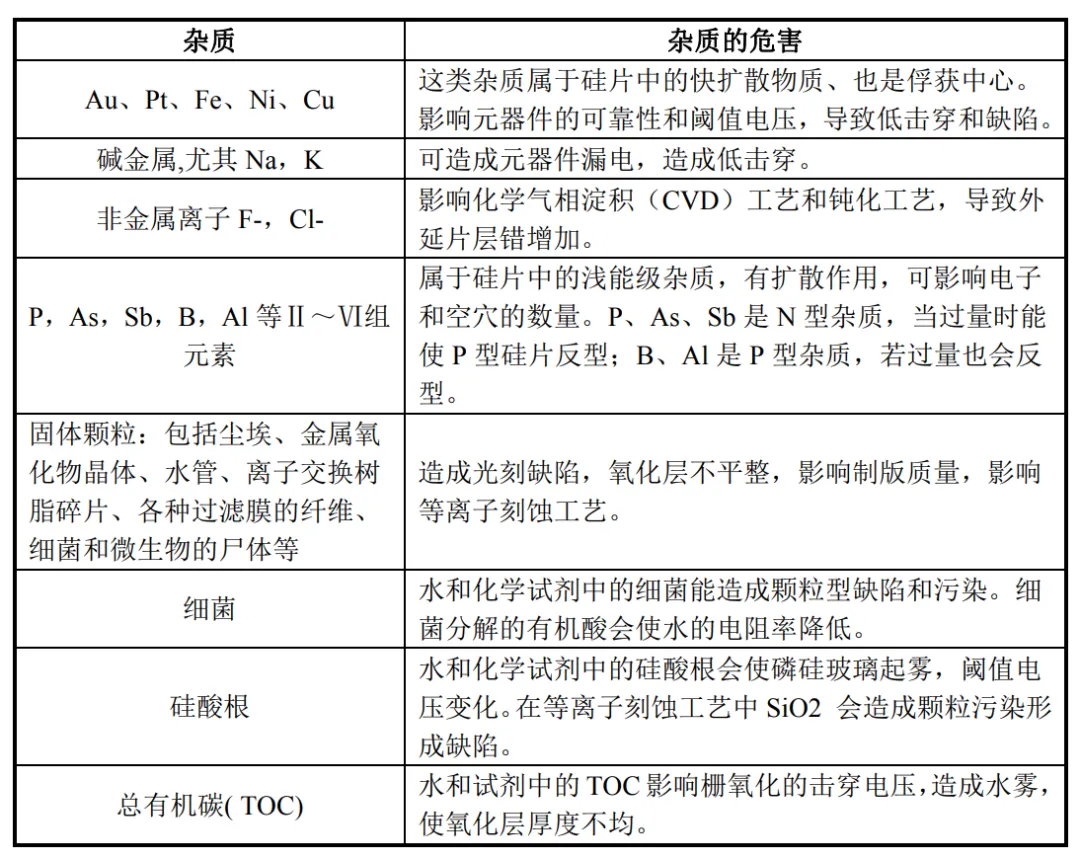

半导体级HF中的金属杂质（Na、Fe、Cu、As等）并非以简单离子态存在，而是与氟离子形成复杂的络合体系：
这种同一体系中阴阳离子杂质并存的现象，决定了单一树脂类型无法完成深度除杂。工业实践通常采用阳离子-阴离子-混床三级串联工艺，但每级树脂的选型必须针对HF环境进行氟稳定性改性。
第二章：氟离子穿透机制与树脂结构响应
氟离子在树脂相中的异常迁移行为，源于其独特的物理化学性质：
1. 孔道穿透动力学
水合半径：F⁻为0.352 nm，显著小于SO₄²⁻（0.400 nm）和NO₃⁻（0.335 nm但电荷密度低）
在常规凝胶型树脂（孔径1-5 nm）中，F⁻的扩散系数比Cl⁻高40-60%
结果：表观交换容量充足，实际突破曲线提前，泄漏率升高
2. 骨架化学稳定性PS-DVB骨架的C-H键键能（413 kJ/mol）和C-C键键能（347 kJ/mol）远高于H-F键键能（567 kJ/mol）的断裂需求，且缺乏亲核攻击位点。因此HF对骨架的溶胀率影响（通常<3%）远小于对功能基团的降解作用。
3. 功能基团降解路径季铵型强碱阴离子树脂（-N⁺(CH₃)₃）在HF体系中发生霍夫曼消除反应和亲核取代反应：
霍夫曼消除：β-氢被F⁻夺取，生成烯烃和叔胺
SN2取代：F⁻直接攻击甲基，导致季铵结构坍塌
解决方案：氟化物稳定型树脂的结构特征
针对上述问题，行业主流供应商（包括Tulsimer、Purolite、Dow等）开发了氟稳定型树脂，其核心改进包括：
交联度提升至15-20%：压缩孔径分布，降低F⁻扩散系数
功能基团空间位阻化：采用乙基、丙基取代部分甲基，阻断SN2攻击路径
疏水屏障层：在骨架表面引入苯环或长链烷基，减少HF分子对基团的溶剂化攻击
大孔-凝胶复合结构：兼顾比表面积（>800 m²/g）和机械强度
以Tulsimer的半导体级HF纯化树脂为例，其采用超高交联聚苯乙烯骨架配合氟化改性季铵基团，在 HF循环浸泡测试中，交换容量保持率较常规树脂提升3倍以上，金属杂质去除率稳定达到>99.9%（进料<100 ppb，出料<0.1 ppb）。
第三章：工艺设计与操作边界
1. 多级串联配置典型半导体级HF纯化系统配置：
第一级：强酸阳离子树脂（H⁺型），去除Na⁺、K⁺、Ca²⁺等，运行空速（SV）2-5 h⁻¹
第二级：氟稳定型强碱阴离子树脂（OH⁻型或F⁻型），去除[FeF₆]³⁻、[AlF₆]³⁻等络合阴离子，SV 1-3 h⁻¹
第三级：混床抛光（阳:阴=1:2体积比），出料电阻率>18 MΩ·cm，金属杂质<10 ppt
2. 再生策略的特殊性HF体系树脂的再生需避免常规酸碱再生引入的二次污染：
阳离子树脂：采用电子级盐酸（EL级）或超纯水热再生（80-90°C）
阴离子树脂：使用电子级氢氧化钠配合络合剂辅助洗脱（针对金属氟络合物）
Tulsimer推荐的再生剂纯度要求：NaCl<50 ppb，Fe<10 ppb，颗粒度<0.5 μm
3. 寿命终止判定不同于常规水处理以交换容量衰减为更换标准，半导体级HF纯化需监控金属杂质泄漏曲线：
第四章：技术演进与行业挑战

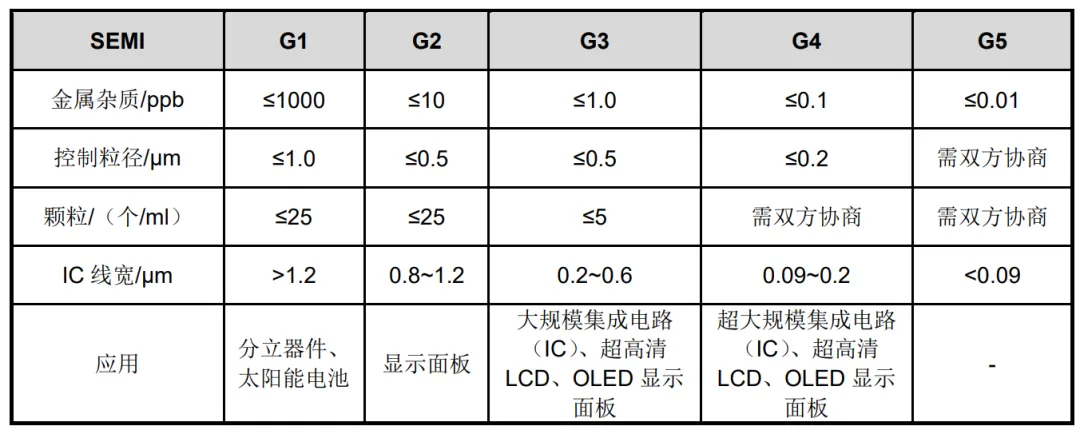

1. 制程微缩化的纯度压力
当前树脂供应商的研发方向集中于：
单分散粒径控制（±0.1 mm）：降低沟流效应，提升传质效率
螯合-离子交换双功能基团：针对As、Sb等两性杂质的一步去除
连续离子交换（CIX）系统：减少树脂用量30-50%，适应废酸回收场景
2. 废酸回收的技术经济平衡
半导体厂HF废液（含H₂SiF₆、金属氟化物、有机残留）的树脂法回收面临独特挑战：
Tulsimer在该领域的应用案例显示，通过前置有机物拦截层和周期性热碱洗脱（NaOH 4-8%，60°C），可实现HF回收率>85%，金属杂质去除率>99%，回收酸液可回用于工业级场景应用。
第五章：技术选型的务实建议
基于多年项目经验，对HF纯化树脂选型提出以下技术判断：
1. 避免过度设计并非所有HF应用都需要氟稳定型树脂。对于：
光伏级HF（金属<1 ppm）：常规强酸/强碱树脂即可满足
面板级HF（金属<100 ppb）：部分氟稳定型或高交联常规树脂
半导体级（金属<10 ppb）：必须采用氟化物稳定型树脂
2. 供应商评估维度
批次稳定性：要求提供至少6个连续批次的金属杂质全分析数据
溶出物控制：树脂自身的金属溶出（Na、Fe、Ca）需<1 ppb
技术支持能力：是否提供HF体系专用的运行手册和再生方案
结尾
氢氟酸纯化树脂的技术演进，本质是材料化学与半导体工艺需求的协同进化。从"能用"到"好用"，从ppb到ppt，每一步提升都依赖于对氟离子行为机制的深入理解和对树脂微观结构的精准调控。
