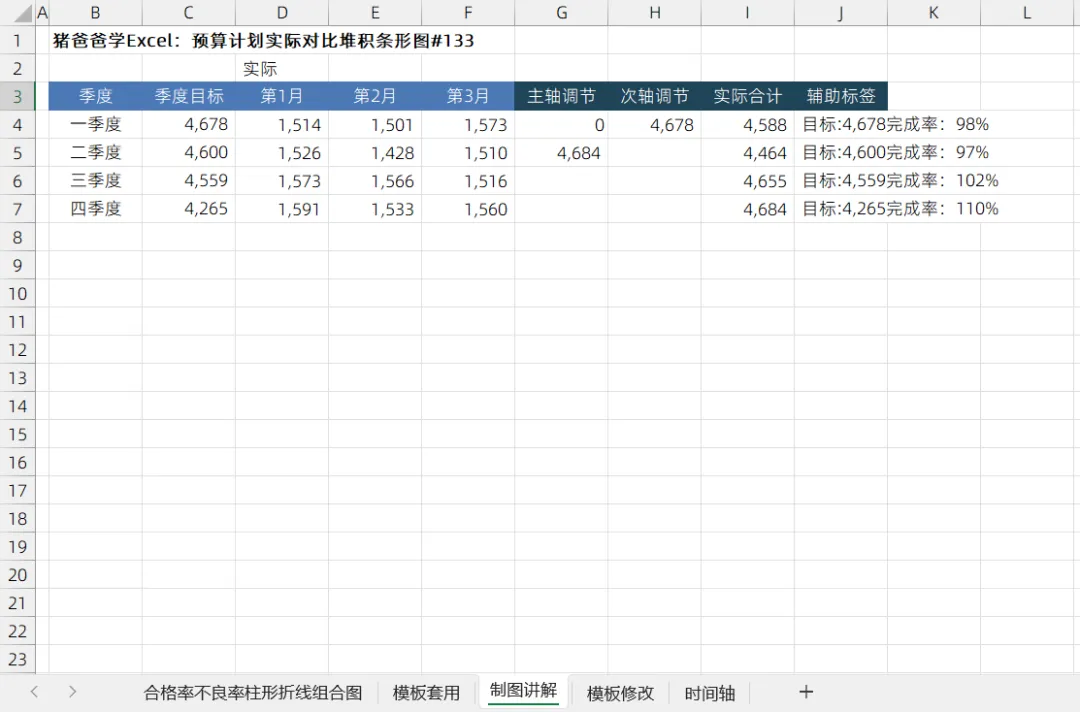

预算/计划实际对比堆积柱形图|猪爸爸学Excel图表本节动图中，鼠标左键为黄色，右键为红色； 这一节是猪爸爸学excel图表之预算/计划实际对比堆积柱形图 第133号图表 今天这款图表，主要适用于展示各季度预算/计划及其对应各月实际数据的对比展示。如果是计划与实际对比，我们还能够在细节中加上例如完成率之类的数据标签，让图表展示更多的指标内容。 在本例，如图所示，虚线柱子为季度目标（预算/计划），而套在虚线柱子中的是对应3个月的数据堆积在一起，这样子，实际（达成）与目标的对比，就一目了然了。当然，如果不是全年数据，也是适用的。 不多废话，现在开始我们今天的图表绘制之旅。 1、图表第一步，数据先整理，添加辅助数据 这款图表相对来说比较简单，需要的辅助数据不多。 如图所示，B列为季度，C列为各季度目标，D：F对应每季度一二三月的实际数据，这些就是我们原始的数据了。 而GH两个辅助数据，是为了让主次坐标轴的坐标轴边界大小保持一致。下文进行详细讲解分享。

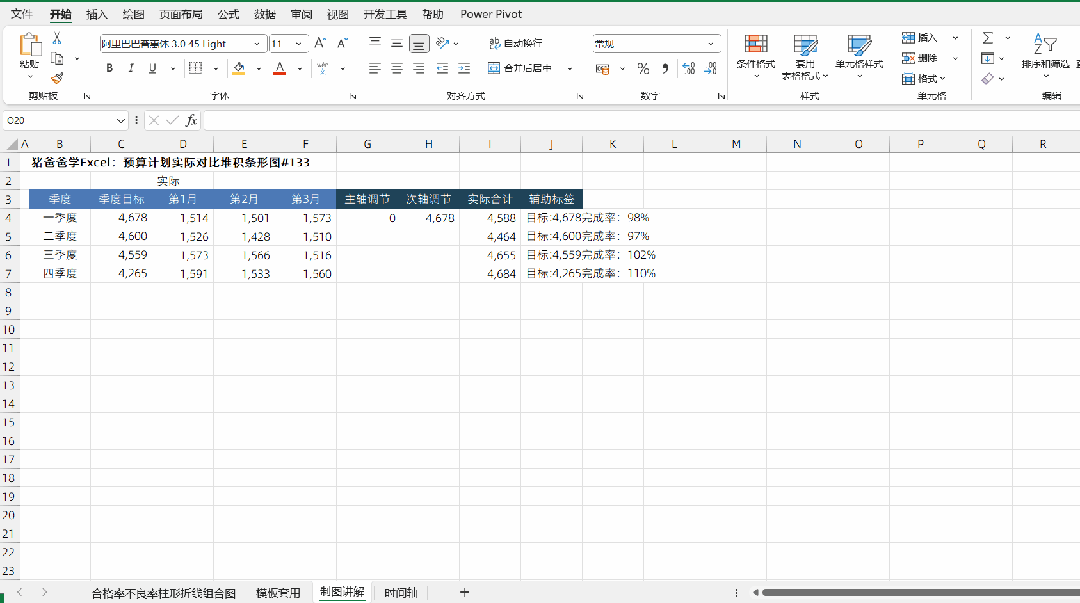

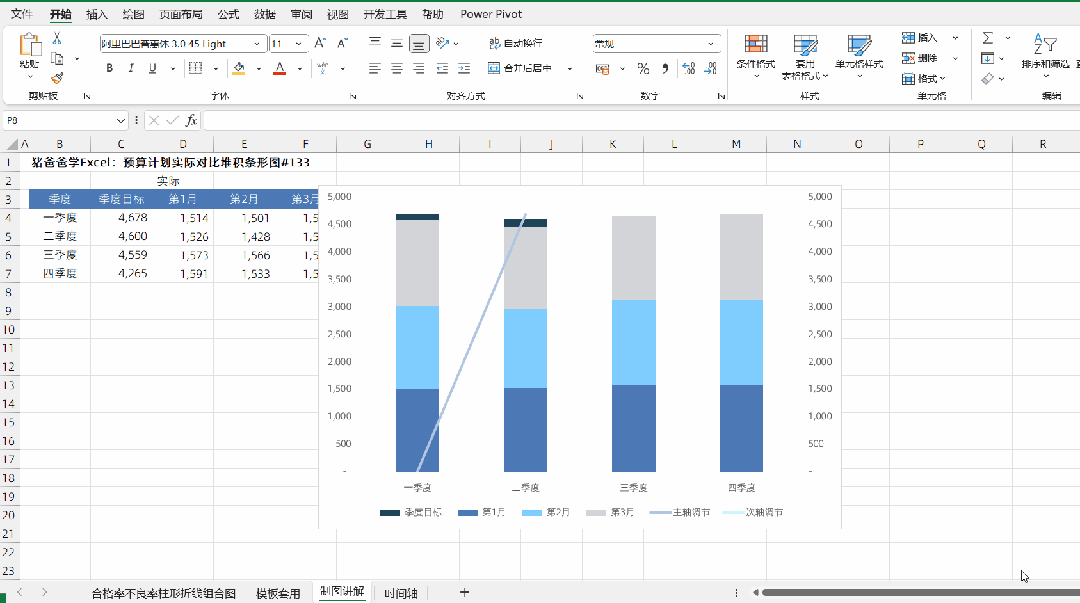

最后IJ两列数据，是细节的补充，I4单元格公式=SUM(D4:F4)，公式下拉，求得各季度实际数据。 J列则是辅助标签，用于目标与完成率的数据标签展示（当然，简单些的话，只展示季度目标也是可以的）。 2、插入柱形组合图 现在，让我们开始图表的绘制讲解。 先选择B3：F7数据区域，【插入】-【堆积柱形图】，生成图表，注意了，现在生成的图表，水平轴不是我们想要的。点击图表，在【图表设计】主选项卡，点击【切换行/列】，现在就可以了。 再接着，在图表任意系列，右键【更改系列图表类型】，将“第1月”至“第3月”这3个系列，勾选【次坐标轴】，注意，图表类型仍为【堆积柱形图】，而“季度目标”则改为【簇状柱形图】，保持在主坐标轴，再次提醒，图表类型有区别的哟。

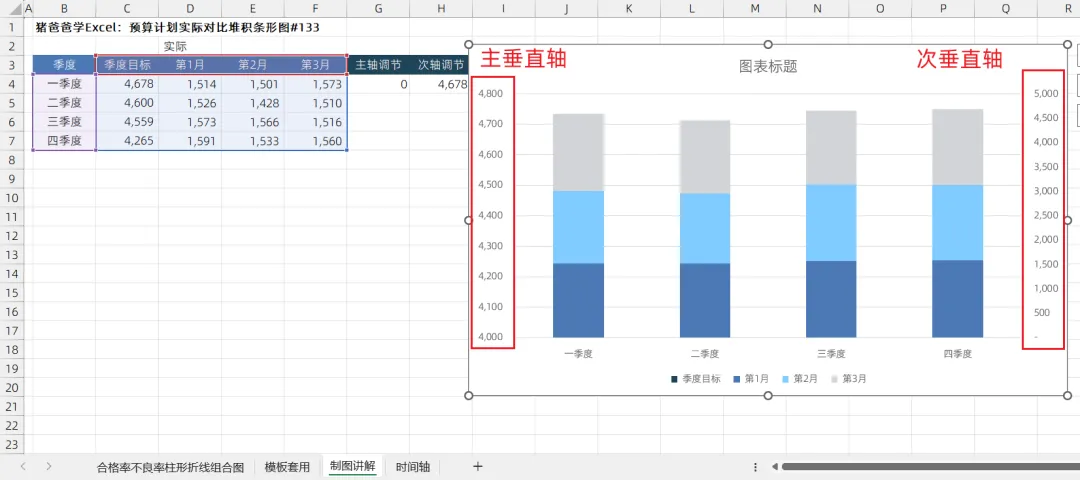

3、添加调整系列 现在，细心的小伙伴们一定发现了，主次垂直轴的边界大小是不一样的。
如果不是做为模板的话，那么，其实我们可以通过手动的在设置窗格的【坐标轴选项】分别设置主次垂直轴的【边界】的【最小值】与【最大值】保持一致就可以了。 但是我们希望当数据发生变化时，能够自动的进行调整，而不需要我们手动设置，所以，我们就需要引进两个辅助系列了（其设计原理是让主次坐标轴各系列中的最大最小值保持一致）。 我们观察下，主垂直轴的【最小值】不是从0开始的，所以为了让【最小值】从0开始，G列的主轴调节中G4单元格数值为0（让主轴各系列的数值中最小为0），而又考虑到当实际超出目标时，次轴会比主轴大，所以G5单元格公式=MAX(I4:I7)，这样子，主轴与次轴各系列中的最大值，就可以保持一致了；而次垂直轴呢，则考虑到如果实际对应合计太小（也就是达成率太低），次轴会比主轴小，所以H4单元格公式=MAX(C4:C7)，从而在实际小于目标这种情况下，可以通过引进H4的值来调整次轴最大值与主轴相同。 原理讲了一通，现在添加这2个系列试试。

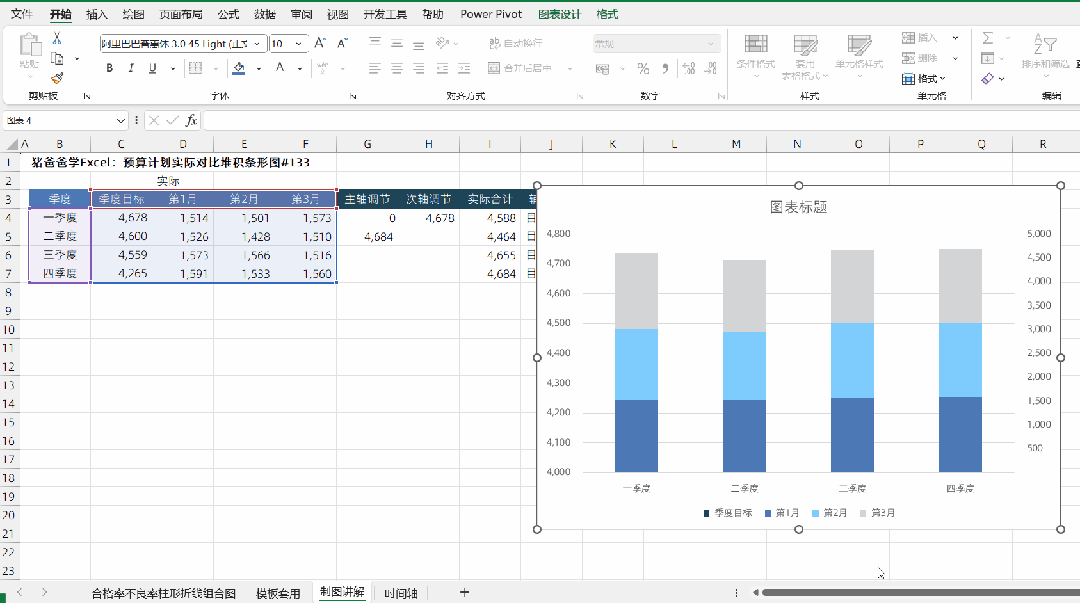

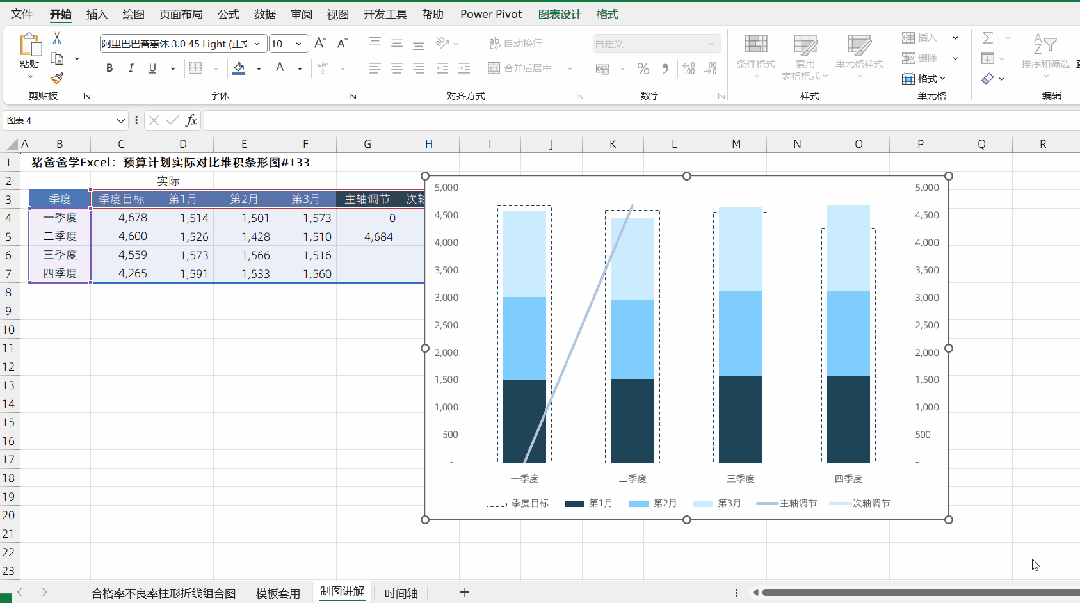

点击图表，对应数据源出现高亮框，鼠标移到左下角，拖动扩展高亮框，这样子，GH两列也就完成添加了。 再次在图表中右键【更改系列图表类型】，将“主轴调节”系列改为【折线图】，不勾选【次坐标轴】；而“次轴调节”也为【折线图】，这个就需要勾选【次坐标轴】，可以发现，主次坐标轴的大小就保持一致了。 这里我顺带在【图表元素】处，取消了【图表标题】与【网格线】的勾选了哈。 4、设置主轴柱子系列【系列选项】 现在，就可以开始对主轴柱子系列，也就是“季度目标”柱子进行设置了。 Ctrl+1调出设置窗格，在设置窗格通过下拉选择“季度目标”系列，在【系列选项】选项卡，设置【系列重叠】为100%,【间隙宽度】为100%。 再接着，选择次轴的“第1月”系列柱子，类似操作，设置【系列重叠】为100%，而【间隙宽度】则为150%（比主轴的大，从而让柱子更窄一些）。

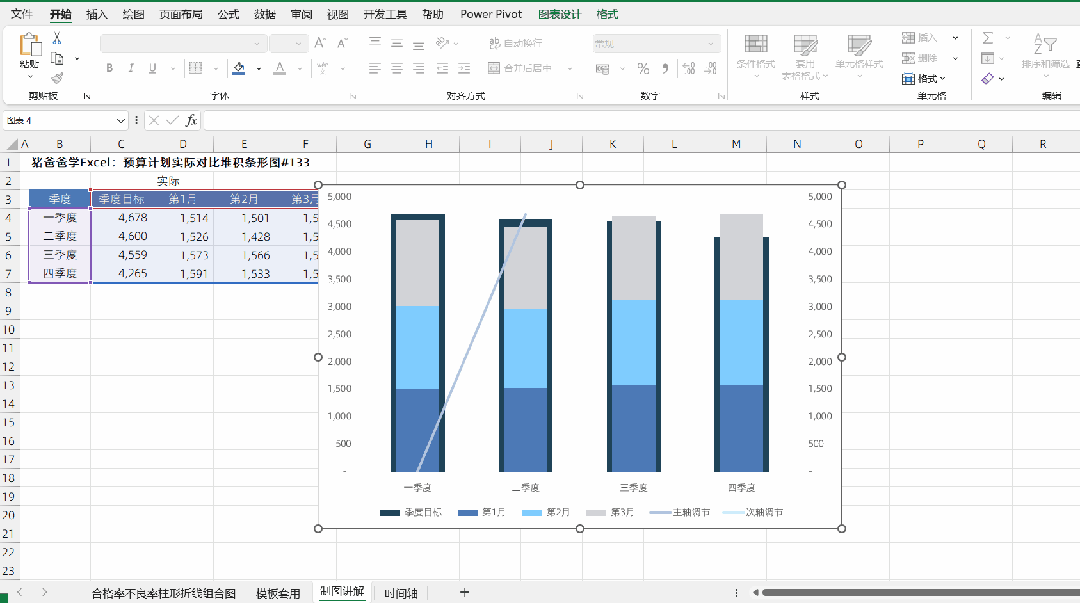

5、设置柱子【填充与线条】细节 现在，我们可以见到，“季度目标”柱子，位于其他柱子下层，并且比其他柱子粗一些，这样子就是我们想要的效果了。 再次选中“季度目标”柱子，在设置窗格的【填充与线条】选项卡，设置【填充】为【无填充】，而【边框】则为【实线】，选择一个合适的深色，并设置【短划线类型】为【短划线】。

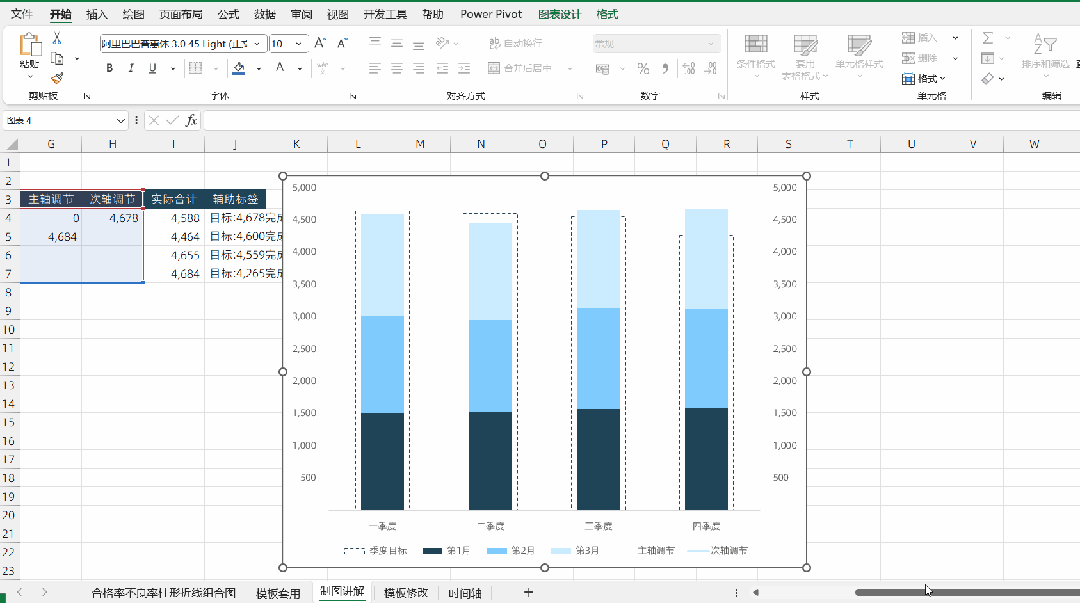

而次轴3个月的柱子，则是类似操作，依次选中，并在【填充与线条】选项卡，进行细节的设置，例如修改颜色等。 6、隐藏折线系列 到这一步，图表整体样式就算是完成了，而用于调整主次轴的折线系列，在图表中是不需要显示出来的哈。点击选中“主轴调节”系列，在设置窗格的【填充与线条】选项卡，设置【线条】为【无线条】，以及【标记】-【标记选项】为【无】，就完成了折线的隐藏了。另一系列因为只有1个数据，正常来说是不会显示的，如果有显示出标记点，则也是同理选中进行设置即可。
7、添加辅助标签 点击选中“季度目标”柱子系列，右键【添加数据标签】，可以见到“季度目标”各数据标签就显示出来了。可是，我们希望将完成率也显示进来。点击“季度目标”数据标签，在设置窗格的【标签选项】选项卡，勾选【单元格中的值】，引用J4：J7数据区域就可以了，取消【值】的勾选。

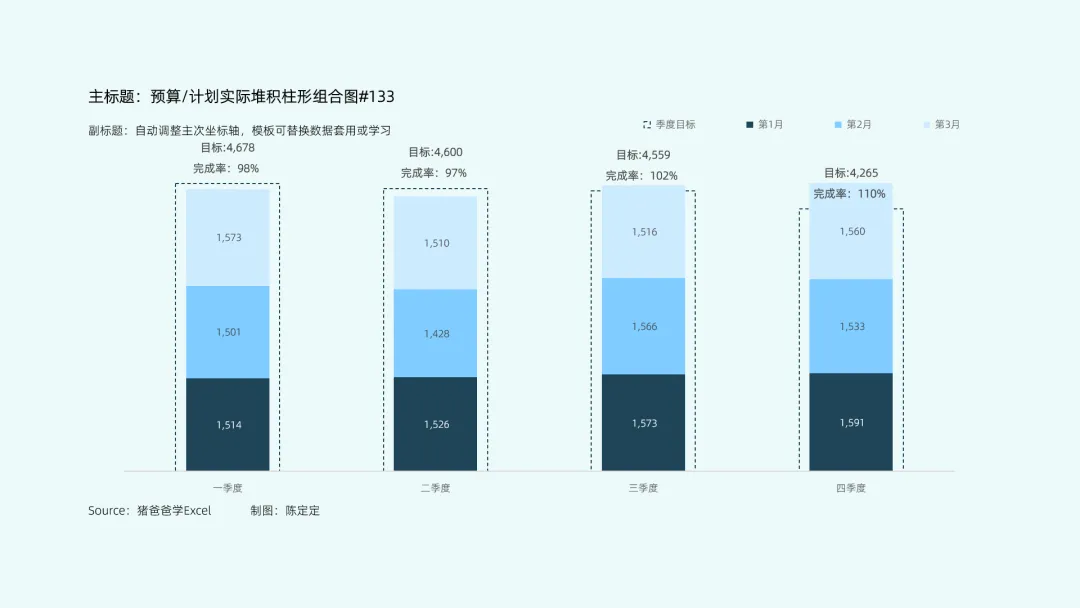

J4单元格公式="目标:"&TEXT(C4,"#,##0")&CHAR(10)&"完成率："&TEXT(I4/C4,"0%")，使用连字符与Text函数相结合，制作出我们需要的标签字段。 这里重点强调下，【标签位置】设置为【数据标签外】，如果你找不到【数据标签外】，那么大概率是该系列的图表类型不小心设置为了【堆积柱形图】导致的（认真检查一下哟），按第2 步说的，设置为【簇状柱形图】才可以的。 至此，该款图表就基本完成了，其他细节，这里就不再一一赘述了。参考效果图在此。
参考文献： Excel函数-文本函数Text在图表中的常见用法 现在，最最重要的事情，随手点个赞，给个爱心推荐一下呗，传播爱心让更多的人知道，比心~~ 记得将我【设为星标】，我们才能不失联哦~~ 点击【阅读原文】，获取图表合集，更有超多精美模板等你来获取 大脑：恩，看懂了~ 手：你说啥？鼠标要点哪里？要怎么点击？ 光看不练，上阵头晕，大家多多练习下，才能真正掌握哦~~ 我的财宝吗？想要的话就给你吧，去找吧！我把世界的一切都放在那里~~ 20年文章合集 今天的分享就到这里，我是热爱分享的猪爸爸陈定定，大家生活愉快~~
