在遥远的太空中建造大型结构一直是航天领域的梦想。如今，NASA通过热塑性复合材料（TPC）焊接技术的突破，让这一梦想照进现实。这项技术将彻底改变未来太空任务的实施方式，从月球着陆器到巨型太空望远镜，都将受益于这一创新。

为什么选择热塑性复合材料用于太空应用？

热塑性复合材料相比传统的热固性复合材料具有显著优势。NASA研究显示，TPC能够实现更简单的制造工艺、建造更大规模的结构，并减少连接点数量，从而大幅降低成本。

具体而言，TPC的主要优点包括：

• 减少循环时间，提高生产效率

• 可通过重熔进行再加工，便于维修和改造

• 环境温度下材料储存，无需担心过期问题

• 更高的断裂韧性，提升结构可靠性

• 最小出气和低吸湿性，适合太空环境

• 能够实现轨道上组装和制造

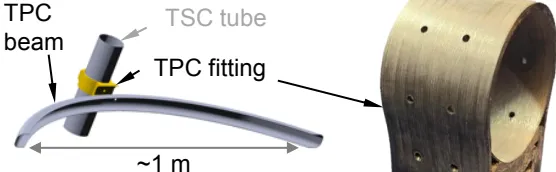

这些特性使得TPC特别适合人类着陆系统的热隔离器、着陆腿、低温储罐和栖息地结构，以及高月球塔和罗马太空望远镜等先进应用。

NASA的TDEA项目：多方协作推进技术成熟

NASA的热塑性复合材料探索应用开发（TDEA）项目汇集了格伦研究中心、戈达德太空飞行中心、兰利研究中心和马歇尔太空飞行中心等多个NASA中心，以及与工业界和学术界的广泛合作。

该项目专注于五个关键领域：

1. 最先进技术调研

2. 运载火箭结构质量节省研究

3. TPC材料表征

4. 焊接接头路径探索的基础开发

5. 热塑性陆地点设计的信心建立应用

焊接性研究：三种焊接方法的全面评估

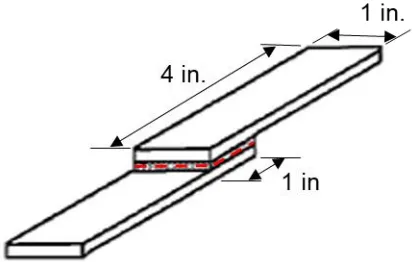

NASA进行了系统的焊接性研究，探索5种热塑性材料对3种焊接工艺的响应。这项研究完成了超过600个试样（约1平方英寸）的搭接焊，为小尺度热塑性复合材料焊接提供了新的见解。

电阻焊接：实现最高强度和最低变异系数

电阻焊接在研究中表现出色，平均变异系数仅为10.1%。具体数据表明：

• AS4/PEI材料在0°方向达到20.54MPa强度，变异系数6.72%

• AS4/PEEK材料在0°方向达到30.04MPa强度，变异系数仅5.24%

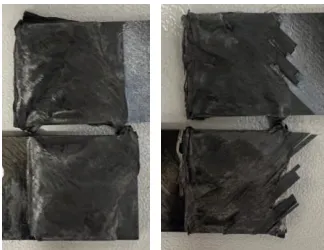

通过透射C扫描评估焊接区域粘结均匀性，并对断裂表面进行检查，提供了接触区域的视觉评估。

感应焊接：独特的工具挑战

感应焊接过程中，热管理是关键挑战。Spirit Aerosystems的设置通过线圈循环冷却液从顶面散热，并使用石膏工具从试件其余部分吸热。

独特的工具问题包括热消散和挤压保护——内部层片在平面内移动的趋势导致如果焊接区域的所有边缘没有得到支撑就会产生挤压。

超声波焊接：工艺参数优化

五种材料交付给Agile Ultrasonics进行焊接。通过54个焊缝的实验设计优化每个材料的工艺参数。

数据显示：

• AS4/PEI最大强度：22.9 MPa

• T700S/LM-PAEK最大强度：18.4 MPa

• AS4/PEEK最大强度：18.3 MPa

• AS4/PPS最大强度：13.3 MPa

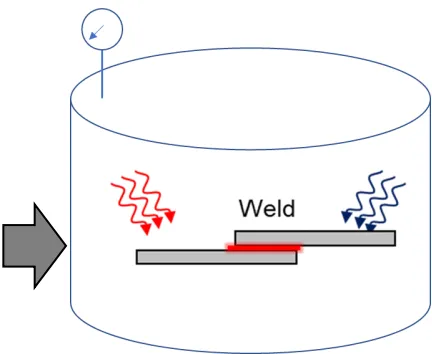

突破性发现：月球灰尘环境下的焊接性能

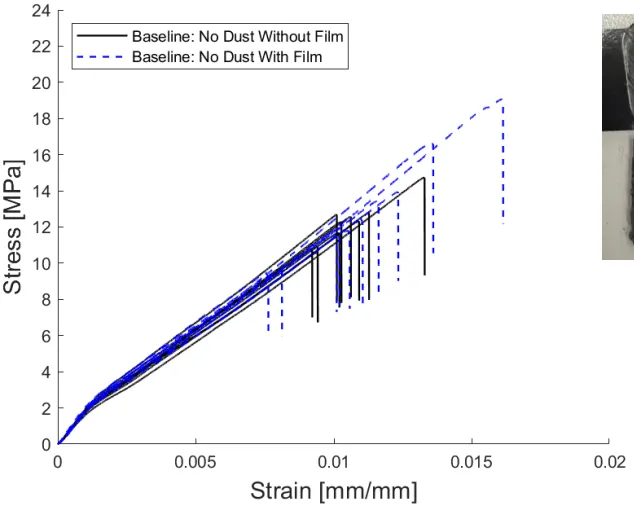

最令人振奋的发现来自于月球环境模拟焊接试验。NASA研究了超声波焊接在有无月球灰尘模拟物条件下的机械性能数据。

研究结果显示：

• 无薄膜的基准试件平均搭接剪切强度为12.1 MPa，变异系数10.1%

• 有薄膜的基准试件平均强度13.0 MPa，变异系数22.9%

• 低灰尘无薄膜试件强度12.1 MPa，变异系数14.6%

• 低灰尘有薄膜试件强度显著提高至18.7 MPa，变异系数降至8.3%

这一发现表明，在月球灰尘环境下，带有薄膜夹层的焊接接头性能反而得到提升，这为太空焊接应用提供了重要指导。

热塑性太空点设计：从概念到实践

TDEA热塑性太空点设计项目的目标是演示一种TPC焊接方法，用于组装与50米高太阳能阵列塔相关的桁架结构。

该项目采用构建模块测试方法，包括：

1. 确定特定厚度和铺层的焊接工艺参数

2. 获得变异系数

3. 量化对月球灰尘模拟物污染的敏感性

4. 构建和测试具有TSPD塔垂直接头几何形状的试件

无损检测与质量控制：确保焊接可靠性

NASA采用先进的无损检测技术来评估焊接质量。X射线CT和超声波无损检测能够识别相关缺陷，并将结果与显微镜检查进行比较。

焊接方法局部加热基材会产生热影响区（HAZ），缺陷可能在热影响区内的任何地方发展→热影响区是检测域。常见的缺陷包括孔隙率和分层问题。

机械测试用于表征接头强度和可重复性。例如，TC1225材料的超声波焊接测试显示，通过更新工具和预热，平均强度从1420psi提高到2250psi，变异系数从23%改善到9.8%，达到了KPP-2设定的10%阈值目标。

未来应用前景：改变太空制造格局

热塑性复合材料焊接技术为太空应用开辟了新的可能性：

在轨服务、组装和制造

TPC能够实现在轨组装和制造，NASA已通过OSAM任务认可了太空TP/TPC制造技术。在太空连接TPC是需要进一步开发的关键推动因素。

大型空间结构建设

TPC焊接接头设计可以消除金属端配件、粘合剂粘结和机械紧固件，这可以简化开发并降低成本。对于50米高的太阳能阵列塔等大型结构，这种技术优势尤为明显。

多材料兼容性

研究涵盖了多种材料体系，包括AS4/PEEK、AS4/PEI、T700/LM-PAEK、AS4/PPS和M30S/PEKK等，显示了该技术广泛的适用性。

技术挑战与解决方案

尽管热塑性复合材料焊接技术前景广阔，但仍面临一些挑战：

残余应力控制

TPC加工过程中产生的较高残余应力使得尺寸控制更加困难。需要通过优化的工艺参数来控制热应力的产生和分布。

结晶度敏感性

结构和化学性能对结晶度敏感，且在生命周期内结晶度可能发生变化。这要求对材料的热历史进行精确控制。

工艺优化需求

当前焊接方法的变异系数表明，需要进一步的工艺优化，特别是超声波扫描焊接等领域需要更多开发。

结语：太空制造的新纪元

NASA的热塑性复合材料焊接技术正在开启太空制造的新纪元。从20世纪80年代就已认识到的TPC在太空制造/组装结构中的好处，到现在技术成熟度已足够追求以应用为重点的开发。

随着焊接性研究和TSPD测试的持续推进，这项技术有望很快融入NASA的各项计划中。未来，我们可能看到在太空中焊接组装的巨大结构，从太空太阳能电站到深空探测器的支撑结构，都将受益于这一突破性技术。

太空制造的梦想，正通过热塑性复合材料焊接技术一步步变为现实。
